摘要

有级式变速箱有两种类型即手动变速箱和自动变速箱，手动挡操控时因需要踩踏离合器改变齿轮的传动比后，经过半离合后才能完全结合显得复杂，但是车辆的反应比较迅速直接，而自动挡则操控简单，反应略微有点迟滞，但换挡平顺。随着汽车工业的高速发展及汽车新技术的不断进步，综合性能强劲的双离合变速箱问世了。双离合变速箱综合其优点，成为变速箱发展史的又一个里程碑。本文首先介绍了双离合变速箱的来源发展，它的优势与劣势及技术特点。浅谈了它未来的发展方向、讲述了大众7速DSG变速箱的结构原理，介绍了其构成。然后分析了变速箱各部分的工作状态，最后综合分析了整个变速箱的换挡过程。结合实际针对大众7速变速箱异响产生的原因及检修的过程做出了一些论述。本文对大众7速双离合变速箱做了具体的分析及介绍，增加了对汽车新技术的了解，丰富了专业知识，为今后的工作打下了良好的基础。

关键词：双离合；技术特点；结构原理；工作状态；异响检修

目录

前言.........................................................................1

第一章 双离合变速箱的发展与优劣.............................................2

1.1双离合变速箱的发展史...................................................2

1.2双离合变速箱的优势与劣势...............................................3

第二章 大众7速DSG双离合变速箱的结构原理...................................3

2.1 7速变速箱的组成及与六速变速箱的比较..................................3

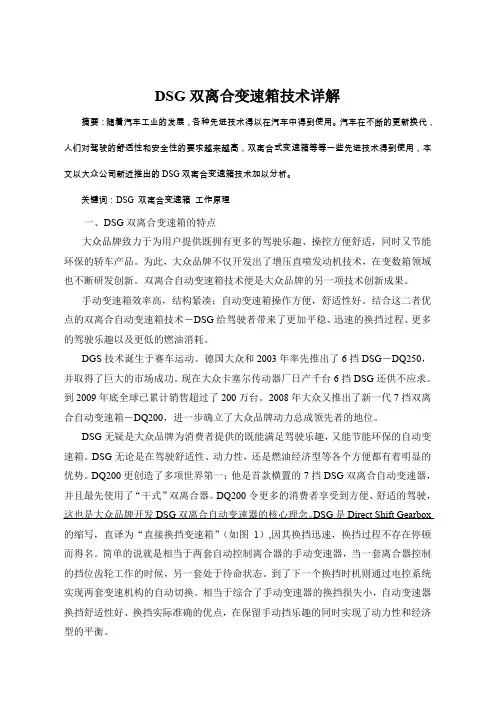

DSG双离合变速箱技术详解

摘要：随着汽车工业的发展，各种先进技术得以在汽车中得到使用。汽车在不断的更新换代，人们对驾驶的舒适性和安全性的要求越来越高，双离合式变速箱等等一些先进技术得到使用，本文以大众公司新近推出的DSG双离合变速箱技术加以分析。

关键词：DSG 双离合变速箱 工作原理

一、DSG双离合变速箱的特点

大众品牌致力于为用户提供既拥有更多的驾驶乐趣、操控方便舒适，同时又节能环保的轿车产品。为此，大众品牌不仅开发出了增压直喷发动机技术，在变数箱领域也不断研发创新。双离合自动变速箱技术便是大众品牌的另一项技术创新成果。

手动变速箱效率高，结构紧凑；自动变速箱操作方便，舒适性好。结合这二者优点的双离合自动变速箱技术－DSG给驾驶者带来了更加平稳、迅速的换挡过程、更多的驾驶乐趣以及更低的燃油消耗。

DGS技术诞生于赛车运动。德国大众和2003年率先推出了6挡DSG－DQ250，并取得了巨大的市场成功。现在大众卡塞尔传动器厂日产千台6挡DSG还供不应求。到2009年底全球已累计销售超过了200万台。2008年大众又推出了新一代7挡双离合自动变速箱－DQ200，进一步确立了大众品牌动力总成领先者的地位。

DSG无疑是大众品牌为消费者提供的既能满足驾驶乐趣，又能节能环保的自动变速箱。DSG无论是在驾驶舒适性、动力性，还是燃油经济型等各个方便都有着明显的优势。DQ200更创造了多项世界第一：他是首款横置的7挡DSG双离合自动变速器，并且最先使用了“干式”双离合器。DQ200令更多的消费者享受到方便、舒适的驾驶，这也是大众品牌开发DSG双离合自动变速器的核心理念。DSG是Direct Shift Gearbox

的缩写，直译为“直接换挡变速箱”（如图1）,因其换挡迅速，换挡过程不存在停顿而得名。简单的说就是相当于两套自动控制离合器的手动变速器，当一套离合器控制的挡位齿轮工作的时候，另一套处于待命状态。到了下一个换挡时机则通过电控系统实现两套变速机构的自动切换。相当于综合了手动变速器的换挡损失小，自动变速器换挡舒适性好、换挡实际准确的优点，在保留手动挡乐趣的同时实现了动力性和经济型的平衡。

毕业论文（设计）

中文题目： 大众DSG变速器浅析

英文题目：The parsing of Volkswagen DSG

gearbox

毕业专业：

学生姓名：

准考证号：

指导教师：

二零一四年十二月

独创性声明

本人声明所呈交的论文是本人在导师指导下进行的研究工作和取得的研究成果，除了文中特别加以标注和致谢之处外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得

或其他教育机构的学位或证书而使用过的材料。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

论文作者签名： 签字日期： 年 月

日

学位论文版权使用授权书

本论文作者完全了解 有关保留、使用论文的规定。特授权 可以将论文的全部或部分内容编入有关数据库进行检索，并采用影印、缩印或扫描等复

制手段保存、汇编以供查阅和借阅。

（保密的论文在解密后适用本授权说明）

论文作者签名： 导师签名：

签字日期： 年 月 日 签字日期： 年

月 日

摘要

汽车的节能环保越来越受到人们的重视，随着汽车工业的高速发展及汽车新技术的不断进步，大众在变速箱技术领域不断研发创新，综合性能强劲的双离合变速箱问世了，DSG变速器便成为了大众汽车的又一项技术创新成果。双离合变速箱综合其优点，成为变速箱发展史的又一个里程碑。本文首先介绍了双离合变速箱的来源发展，浅谈了它未来的发展方向，讲述了DSG变速箱的结构原理，介绍了其构成，分析了DSG 02E 湿式双离合器自动变速器工作原理及换挡分析。最后结合实际使用情况对变速器经常出现的故障进行了简单分析，增加了对汽车新技术的了解，丰富了专业知识，为今后的工作打下了良好的基础。

1.4TSI+DSG正确使用DSG变速箱

正确使用DSG变速箱

记得大众配备DSG变速箱的车在国内销售几个月后便出现了召回，官方（厂家）给出的结果是变速箱内温度传感器原因，现在让我们看看到底是什么原因，用什么办法来解决。

有关DSG原理的文章比比皆是，这里假定各位看官都了解DSG（直接换档变速器）的原理。

各位是否记得，出现DSG故障首先在北京、上海等这些一线的大城市，大众低调的召回也基本在这些地方，为什么其他地方相对少一些呢？哦，这些地方是长期的交通不畅，堵车几乎是这些一线城市的共同属性。难道拥堵是DSG故障的罪魁祸首？

对于手动变速箱，停车等候时大伙一定把它切到空档，或者踩下离合器。如果你在学车时碰到这种情况，既没有摘空档，也没有踩死离合器，光踩下刹车，车子一定熄火，我们每个人都碰到过。为了避免熄火，自然而然就踩下离合器或摘空档了，这几乎是无师自通。也有那么几个水平比较高的学员，既不踩刹车，也不切空档，而是踩下离合器，处于半联动，让车不进不退，把车控制在原地，后果是被教练知道后一顿爆骂。

对于目前大多数的自动变速箱，停车等候时尽管档位处于“D”档，踩下刹车便停止、放开刹车就走也成为大多数人的共识，可是也没有出现损坏过啊。原来，传统的自动变速箱内动力连接的主要部件是“液力变矩器”这种设备用液体（油）来传递动力，因此发动机怠速传递的能量被柔性的“油”损耗；不仅如此，因为“油”的柔性，在传递动力过程中导致功率损耗，是这种变速箱效率低下的最主要原因，为了克服这种“柔性”带来的功率损耗，于是就出现了（直接换档变速器）DSG，由此看来，传统的自动变速箱哪怕是连续24小时怠速也没有关系。

对于DSG，实际上就是二台手动变速箱的结合，动力是刚性连接，那么大家再回忆学车时开手动挡的情形，如果停车时既没有摘空档（在D档）也没有踩下离合器（没有离合器可踩）仅仅踩下刹车，发动机一定会熄火，而带DSG的车并没有熄火，那动力传递到那里去了呢？怠速传递的动力全部消耗在在变速器内部离合器上，就是半联动！离合器的摩擦片在消耗能量，损失的能量导致变速箱温度的升高！现在大伙明白大众召回的原因了吧？不是DSG变速器温度传感器故障！而是变速箱温度确实升高了！大众当然不能说是变速箱温度高，那样等于承认DSG缺陷，传感器么，故障是正常现象。
