分项工程质量检验评定表(桩基混凝土)

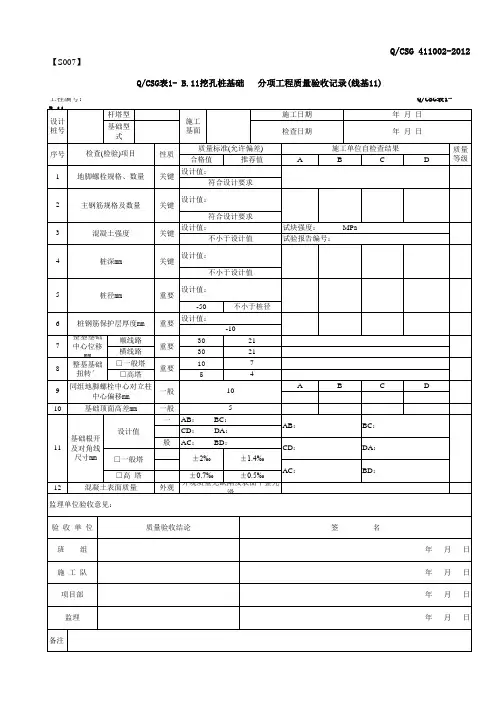

ACDACD10一般一般12外观备注施工基面杆塔型推荐值1地脚螺栓规格、数量关键设计值：序号检查(检验)项目性质质量标准(允许偏差)基础型式设计桩号桩深mm桩径mmAC： BD：5重要4关键符合设计要求设计值：符合设计要求2主钢筋规格及数量关键设计值：合格值试块强度： MPa试验报告编号：3Q/CSG 411002-2012【S007】Q/CSG表1- B.11挖孔桩基础 分项工程质量验收记录(线基11)工程编号： Q/CSG表1- B.1130重要不小于设计值设计值：施工日期年 月 日检查日期年 月 日施工单位自检查结果质量等级B6横线路9一般108重要7顺线路设计值：-50不小于桩径设计值：B同组地脚螺栓中心对立柱中心偏移mm21重要整基基础扭转′3021整基基础中心位移mm混凝土强度关键-10桩钢筋保护层厚度mm不小于设计值5□一般塔107□高塔54基础顶面高差mm年 月 日监理单位验收意见：验 收 单 位质量验收结论签 名混凝土表面质量AC：BD：□高 塔±0.7‰±0.5‰11设计值AB： BC：□一般塔±2‰±1.4‰CD： DA：AB：BC：DA：CD：基础根开及对角线尺寸mm外观质量无缺陷及表面平整光滑项目部年 月 日监理年 月 日班 组 年 月 日施 工 队

桩基分项工程质量检验评定表

1 / 2 合用文档

分项工程质量检验评定表

分项工程名称：钻孔桩 所属分部工程名称：基础及下部构造 所属建设项目：金龙大街东线桥梁工程

工程部位： 1#桥 28-1 桩基 施工单位：武汉市藏龙公司有限公司 监理单位： 武汉市政建设监理有限公司 编号： B- 50- □□□ - □□□□

基本 1、桩身混凝土所用的水泥、砂、石、水、外掺剂及混杂资料的质量和规格必定吻合有关规范的要求，按规定的配合比施工。 2、成孔后必定清孔，测量孔径、孔深、

孔位和积淀层厚度，确认满足设计或施工技术规范要求后，方可灌注水下混凝土。 3、水下混凝土应连续灌注，严禁有夹层和断桩。 4、嵌入承台的锚固钢筋长度不

要求 得低于设计规范规定的最小锚固长度要求。 5、应选择有代表性的桩用无破坏法进行检测，重要工程或重要部位的桩宜逐根进行检测。设计有规定或对桩的质量有

思疑时，应采用钻取芯样法对桩进行检测。 6、凿除桩头预留混凝土后，桩顶应无节余的松弛混凝土。

项次检查项目

1 混凝土强度（ MPa）

群桩

2 桩位 赞同 实 （mm）

排架桩

测 极值

3

孔深（ m）

项

4 孔径（ mm）

目 5 钻孔倾斜度（ mm）

6 积淀厚度 摩擦桩

（ mm） 支承桩

7 钢筋骨架底面高程 （ mm）

合计

外观判断

质量保证资料

工程质量等级评定 规定值或

赞同偏差

在合格标准内

100

50

100

不小于设计

不小于设计

1%桩长，且不大于 500

吻合设计规范

不大于吻合设计规范

± 50

质量评定

实测值或实测偏差值

合格率（%）

平均、代表值 得分 权值 加权得分

见附表 JLTKY13-050 100 100 3 300

检查 点，合格 点

检查 1 点，合格 1 点 100 100 2 200

石桩分项工程质量检验评定表

集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]

古建1-2

石桩分项工程质量检验评定表

工程名称： 部位：

保证项目 项 目 质 量 情 况

1 石桩（石丁）及嵌桩石的材质、规格必须符合设计要求

2 打桩的标高或贯入度应符合设计要求或当地传统做法

基本项目 项 目 质 量 情 况

等级

1 2 3 4 5 6 7 8 9 10

1

石桩 位置正确

2 标高一致

3 竖向垂直

4

嵌桩石 摆放均匀

5 嵌固密实

6 夯泥除清

允许偏差项目 项 目 允许偏差

(mm) 实 测 值 （mm）

1 2 3 4 5 6 7 8 9 10

1 中心位置偏移 边缘桩 a/3

中间桩 a/2

2 标高 桩顶面标高 ±30

嵌桩石顶面标高 ±30

3 桩的垂直度 3H%

检查结果 保证项目

基本项目 检查 项，其中优良 项，优良率 ％

允许偏差项目 实测 点，其中合格 点，合格率 ％

评定等级 施工单位：

工程技术负责人： 核定等级 监理单位：

监理工程师：

注：а为石桩的边长，H为桩长。 年 月 日

灌注桩基础检查及评定记录表（线基6-1）

桩号

杆塔型

施工基面 施工日期 年 月 日

塔号

基础型 检查日期 年 月 日

序号 检查（检验）项目 性质 评定标准（允许偏差） 检查结果 评定 A B C D

1 地脚螺栓、钢筋规格、数量 主控 符合设计

要求

2 混凝土强度 主控 设计值:

≥设计值 试块强度： MPa

试验报告编号：

3 桩深（mm） 主控 设计值:

≥设计值

4 桩身完整性 主控 符合设计要求、无断桩

5 清孔 一般 符合JGJ94要求

6 充盈系数a 一般 单桩设计计算体积：

m3

一般土：

软体： 实际灌注量

充盈系数

7 桩径、桩垂直度 一般 设计值:

符合JGJ94要求

8 连梁（承台）标高（m） 一般 设计值:

符合设计

9 桩顶清理 一般 符合设计

10 混凝土表面质量 一般 混凝土表面平整，无蜂窝麻面，无破损

11 桩钢筋保护层厚度（mm） 一般 水下 -20 非水下 -10

12 连梁(承台)断面尺寸（mm） 主控 设计值：

-1%

AB

A

BC

B

CD

C DA D

13 连梁(承台)钢筋保护层厚度（mm） 一般 -5

14 整基基础中心偏移（mm） 一般 顺线路 30

横线路 30

15 整基基础扭转（′） 一般 一般塔 10

高塔C 5

16 同组地脚螺栓中心、插入角钢（钢管）基准线对设计值偏移（mm) 一般 10 A B C D

17 基础顶面高差（mm） 一般 5

基础根开及对角线尺寸b（mm） 一般 设计值 AB： BC：

CD ： DA：

AC ： BD： AB: CD:
