室内采暖管道施工工艺质量标准

  • 格式：docx
  • 大小：36.58 KB
  • 文档页数：10

一、施工准备

（一） 作业条件

1. 干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架， 未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安 装层的一层以上后安装。

2. 立管安装必须在确定准确的地面标高后进行。

3. 支管安装必须在墙面抹灰后进行。

（二） 材料要求

1、 管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平 现象。

2、 管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。

3、 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度 正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀

门100咖验，其他阀门抽检 10%若有不合格，则抽查 20%还有不合格，则 逐个检验。

4、 其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选 用时应符合设计要求。

5、 在住宅工程中的室内部分中，禁止使用铸铁截止阀。

6、 各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告， 热量表应有计量检定证书等。

（三） 主要机具

砂轮锯、套丝机、台钻、电焊机、煨弯器等。

、质量要求

质量要求符合〈〈建筑给水排水及采暖工程施工质量验收规范》 （GB50242-2002）的规定。

项 序 项 目 允许偏差或允许值

主

控

项

目 1 「管道安装坡度 第8.2.1条

2 采暖系统水压试验 第8.6.1条

3 采暖系统冲洗、试运行和调试 第8.6.2 条、第8.6.3 条

4 补偿器的制作、安装及预拉伸 第8.2.2条、第8.2.5条、第8.2.6条

5 平衡器、调节阀、减压阀等安装 第8.2.3条、第8.2.4条

一

般

项

目 1 「热量表、疏水器、除污器等安装 第8.2.7条

2 钢管焊接 第8.2.8条

3 米暖入口及分户计量入户装置安装 第8.2.9条

4 管道连接及散热器支管安装 第 8.2.10 条、第 8.2.11 条、第 8.2.12 条、 第

8.2.13 条、第 8.2.14 条、第 8.2.15 条 、施工准备

（一） 作业条件

1. 干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架， 未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安 装层的一层以上后安装。

2. 立管安装必须在确定准确的地面标高后进行。

3. 支管安装必须在墙面抹灰后进行。

（二） 材料要求

1、 管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平 现象。

2、 管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。

3、 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度 正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀

门100咖验，其他阀门抽检 10%若有不合格，则抽查 20%还有不合格，则 逐个检验。

4、 其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选 用时应符合设计要求。

5、 在住宅工程中的室内部分中，禁止使用铸铁截止阀。

6、 各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告， 热量表应有计量检定证书等。

（三） 主要机具

砂轮锯、套丝机、台钻、电焊机、煨弯器等。

序 项 目 允许偏差或允许值

1 管道安装坡度 第8.2.1条

2 采暖系统水压试验 第8.6.1条

3 采暖系统冲洗、试运行和调试 第8.6.2 条、第8.6.3 条

4 补偿器的制作、安装及预拉伸 第8.2.2条、第8.2.5条、第8.2.6条

5 平衡器、调节阀、减压阀等安装 第8.2.3条、第8.2.4条

1 热量表、疏水器、除污器等安装 第8.2.7条

2 钢管焊接 第8.2.8条

3 米暖入口及分户计量入户装置安装 第8.2.9条

第 8.2.10 条、第 8.2.11 条、第 8.2.12 条、

4 管道连接及散热器支管安装

第 8.2.13 条、第 8.2.14 条、第 8.2.15 条 (GB50242-2002)的规定。

项

主

控

项

目 二、质量要求

质量要求符合〈〈建筑给水排水及采暖工程施工质量验收规范》 、施工准备

（一） 作业条件

1. 干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架， 未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安 装层的一层以上后安装。

2. 立管安装必须在确定准确的地面标高后进行。

3. 支管安装必须在墙面抹灰后进行。

（二） 材料要求

1、 管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平 现象。

2、 管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。

3、 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度 正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀

门100咖验，其他阀门抽检 10%若有不合格，则抽查 20%还有不合格，则 逐个检验。

4、 其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选 用时应符合设计要求。

5、 在住宅工程中的室内部分中，禁止使用铸铁截止阀。

6、 各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告， 热量表应有计量检定证书等。

（三） 主要机具

砂轮锯、套丝机、台钻、电焊机、煨弯器等。

序 项 目 允许偏差或允许值

1 管道安装坡度 第8.2.1条

2 采暖系统水压试验 第8.6.1条

3 采暖系统冲洗、试运行和调试 第8.6.2 条、第8.6.3 条

4 补偿器的制作、安装及预拉伸 第8.2.2条、第8.2.5条、第8.2.6条

5 平衡器、调节阀、减压阀等安装 第8.2.3条、第8.2.4条

1 热量表、疏水器、除污器等安装 第8.2.7条

2 钢管焊接 第8.2.8条

3 米暖入口及分户计量入户装置安装 第8.2.9条

第 8.2.10 条、第 8.2.11 条、第 8.2.12 条、

4 管道连接及散热器支管安装

第 8.2.13 条、第 8.2.14 条、第 8.2.15 条 (GB50242-2002)的规定。

项

主

控

项

目 二、质量要求

质量要求符合〈〈建筑给水排水及采暖工程施工质量验收规范》 、施工准备

（一） 作业条件

1. 干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架， 未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安 装层的一层以上后安装。

2. 立管安装必须在确定准确的地面标高后进行。

3. 支管安装必须在墙面抹灰后进行。

（二） 材料要求

1、 管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平 现象。

2、 管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。

3、 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度 正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀

门100咖验，其他阀门抽检 10%若有不合格，则抽查 20%还有不合格，则 逐个检验。

4、 其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选 用时应符合设计要求。

5、 在住宅工程中的室内部分中，禁止使用铸铁截止阀。

6、 各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告， 热量表应有计量检定证书等。

（三） 主要机具

砂轮锯、套丝机、台钻、电焊机、煨弯器等。

序 项 目 允许偏差或允许值

1 管道安装坡度 第8.2.1条

2 采暖系统水压试验 第8.6.1条

3 采暖系统冲洗、试运行和调试 第8.6.2 条、第8.6.3 条

4 补偿器的制作、安装及预拉伸 第8.2.2条、第8.2.5条、第8.2.6条

5 平衡器、调节阀、减压阀等安装 第8.2.3条、第8.2.4条

1 热量表、疏水器、除污器等安装 第8.2.7条

2 钢管焊接 第8.2.8条

3 米暖入口及分户计量入户装置安装 第8.2.9条

第 8.2.10 条、第 8.2.11 条、第 8.2.12 条、

4 管道连接及散热器支管安装

第 8.2.13 条、第 8.2.14 条、第 8.2.15 条 (GB50242-2002)的规定。

项

主

控

项

目 二、质量要求

质量要求符合〈〈建筑给水排水及采暖工程施工质量验收规范》 、施工准备

（一） 作业条件

1. 干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架， 未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安 装层的一层以上后安装。

2. 立管安装必须在确定准确的地面标高后进行。

3. 支管安装必须在墙面抹灰后进行。

（二） 材料要求

1、 管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平 现象。

2、 管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。

3、 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度 正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀

门100咖验，其他阀门抽检 10%若有不合格，则抽查 20%还有不合格，则 逐个检验。

4、 其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选 用时应符合设计要求。

5、 在住宅工程中的室内部分中，禁止使用铸铁截止阀。

6、 各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告， 热量表应有计量检定证书等。

（三） 主要机具

砂轮锯、套丝机、台钻、电焊机、煨弯器等。

序 项 目 允许偏差或允许值

1 管道安装坡度 第8.2.1条

2 采暖系统水压试验 第8.6.1条

3 采暖系统冲洗、试运行和调试 第8.6.2 条、第8.6.3 条

4 补偿器的制作、安装及预拉伸 第8.2.2条、第8.2.5条、第8.2.6条

5 平衡器、调节阀、减压阀等安装 第8.2.3条、第8.2.4条

1 热量表、疏水器、除污器等安装 第8.2.7条

2 钢管焊接 第8.2.8条

3 米暖入口及分户计量入户装置安装 第8.2.9条

第 8.2.10 条、第 8.2.11 条、第 8.2.12 条、

4 管道连接及散热器支管安装

第 8.2.13 条、第 8.2.14 条、第 8.2.15 条 (GB50242-2002)的规定。

项

主

控

项

目 二、质量要求

质量要求符合〈〈建筑给水排水及采暖工程施工质量验收规范》

合集下载

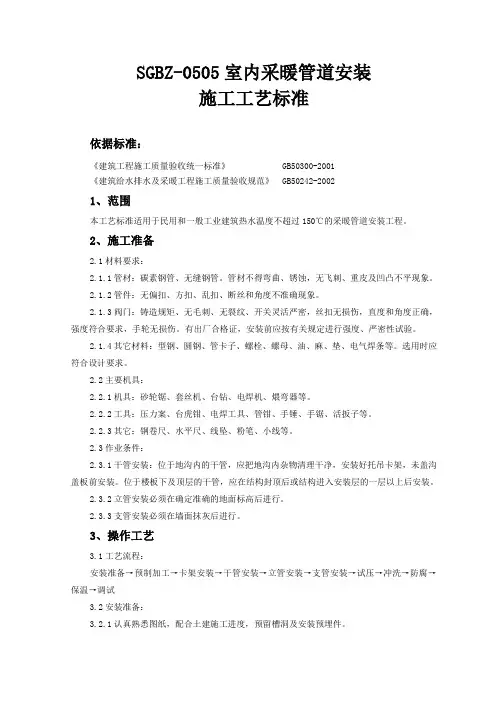

室内采暖管道安装施工工艺标准

室内采暖管道安装施工工艺标准

SGBZ-0505室内采暖管道安装

施工工艺标准

依据标准：

《建筑工程施工质量验收统一标准》 GB50300-2001

《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002

1、范围

本工艺标准适用于民用和一般工业建筑热水温度不超过150℃的采暖管道安装工程。

2、施工准备

2.1材料要求：

2.1.1管材：碳素钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

2.1.2管件：无偏扣、方扣、乱扣、断丝和角度不准确现象。

2.1.3阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。有出厂合格证，安装前应按有关规定进行强度、严密性试验。

2.1.4其它材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。

2.2主要机具：

2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2.2.2工具：压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳子等。

2.2.3其它：钢卷尺、水平尺、线坠、粉笔、小线等。

2.3作业条件：

2.3.1干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。

2.3.2立管安装必须在确定准确的地面标高后进行。

2.3.3支管安装必须在墙面抹灰后进行。

3、操作工艺

3.1工艺流程：

安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试

3.2安装准备：

3.2.1认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。 3.2.2按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。

3.3干管安装：

3.3.1按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。

室内供热管道安装工艺标准

室内供热管道安装工艺标准

室内供热管道安装工艺标准

1 范畴

本工艺标准适用于民用建筑群〔小区〕饱和蒸汽压力不大于0.8MPa，热水温度不超过150℃的室外采暖及生活热水供应管道〔包括直埋、地沟或架空管道〕安装工程。

2 施工预备

2.1 材料要求：

2.1.1 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。

2.1.2 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。

2.1.3 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损害，铸造无毛刺、无裂纹，开关灵活严密，手轮无损害。

2.1.4 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。

2.1.5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。

2.2 要紧机具：

2.2.1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2.2.2 工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。

2.3 作业条件：

2.3.1 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。

2.3.2 安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。

2.3.3 安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。

3 操作工艺

3.1 工艺流程：

3.1.1 直埋：

3.1.2 管沟：

放线定位→ 挖土方→ 砌管沟→ 卡架制安装→ 管道安装→ 补偿器安装→水压试验→

防腐保温→ 盖沟盖板→ 回填土

3.1.3 架设：

放线定位→ 卡架安装→ 管道安装→ 补偿器安装→ 水压试验→ 防腐保温

3.2 直埋管道安装：

3.2.1 依照设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。

3.2.2 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m 的距离，沟底要求打平夯实，以防止管道弯曲受力不均。

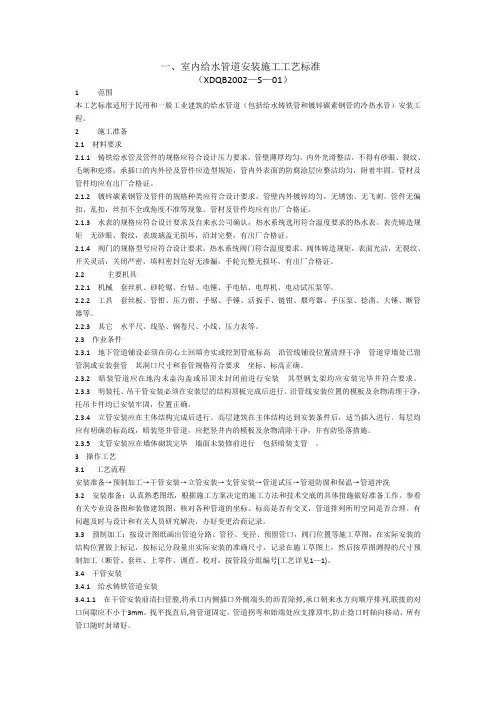

室内给水管道安装施工工艺标准
