管道寸径计算方法

管径寸径计算方法

管径（又称寸径）是指管道的内径或外径的一种计量单位。在实际工程中，一般是指管道的内径或外径的长度为一寸（英制单位，1英寸=25.4毫米）的管子。管径的大小直接关系到管道所能流经的流体量，因此管径的选择非常重要。下面介绍一些计算管径的方法。

1.流速法。

流速法是最基本也是最常用的计算管径的方法。根据所需流体的流速来确定合适的管径。计算公式为：管径（寸）=定额流量（m³/h）/流速（m/s）。

2. Reynods数法。

Reynolds数是衡量流体流动状态的重要参数。当Reynolds数小于2000时，流动为层流状态；当Reynolds数在2000-4000之间时，流动为过渡状态；当Reynolds数大于4000时，流动为紊流状态。对于层流状态的管道，可以根据经验公式计算管径：管径（寸）=3.2 * （流量（L/s）/（流速（m/s） * 动力粘度（m²/s）））^ 0.25

3.流体阻力法。

流体在管道中的阻力是由于黏度和壁面摩擦所引起的。根据流体的黏度和管道壁面的光滑程度，可以计算出阻力系数，再根据流体的流速来选择合适的管径。

4.经验公式法。 经验公式法基于工程经验，根据不同的应用场合和实际情况，通过试验和实际运行得出一些经验公式。例如，对于给水管道，常用的经验公式为：管径（寸）=0.71*（流量（L/s））^0.47

5.排水管道设计法。

对于排水管道，一般需要考虑到流体的流速、流量和管道的坡度等因素。根据排水管道的设计标准，可以选择合适的管径。

综上所述，计算管径的方法有很多种，选择合适的方法要根据实际情况和应用场合来决定。在实际工程中，一般需要综合考虑多种因素来选择合适的管径，确保管道能够满足流体的流量要求和流速要求。

气体管道管径计算公式

气体管道是工业生产中常见的输送介质的管道，其管径的计算是设计和施工过程中非常重要的一部分。正确的管径计算可以保证气体在管道中的流动效率，避免能源浪费和安全隐患。在进行气体管道的设计时，需要根据具体的工程要求和气体输送的特性来确定合适的管径。下面将介绍气体管道管径计算的公式和方法。

首先，气体管道的管径计算需要考虑到气体的流量、压力损失、管道材质和输送距离等因素。一般来说，常用的气体管道管径计算公式包括以下几种：

1. 根据流量计算管径：根据气体的设计流量和流速来确定管道的直径。常用的计算公式为Q=VA，其中Q为气体的流量，V为气体的流速，A为管道的横截面积。通过这个公式可以计算出理论上的最佳管径大小。

2. 根据压力损失计算管径：在确定了气体的设计流量和压力损失限制后，可以通过压力损失计算公式来反推出合适的管径大小。一般来说，压力损失与管道长度、流速、管径等因素有关，可以使用Darcy-Weisbach方程或者其他压力损失计算公式来进行计算。

3. 根据经验值计算管径：在实际工程中，可以根据相关的经验值来确定合适的管径大小。例如，对于一些常见的气体输送工程，可以根据以往的设计经验来确定合适的管径范围，然后再结合具体情况进行调整。

除了以上几种计算方法外，还需要考虑到气体输送过程中可能出现的其他因素，例如气体的密度变化、温度变化、管道材质对流速的影响等。在进行管径计算时，需要综合考虑这些因素，并且根据具体情况进行调整和修正。

在实际工程中，通常会结合以上几种方法来进行气体管道的管径计算。首先可以根据气体的设计流量和压力损失限制来初步确定合适的管径范围，然后再根据具体情况进行调整和修正。同时，还需要考虑到工程预算、施工难度、管道材质选择等因素，综合进行综合考虑。

总之，气体管道的管径计算是一个复杂而又重要的工作。在进行设计时，需要充分考虑到气体输送的各种因素，并且结合实际情况进行综合分析和调整。只有通过合理的管径计算，才能够保证气体输送系统的安全、高效运行。

管道寸D统计方法规定

2 管道寸D统计方法规定

第四条 标准寸D的规定

以低压碳钢管道DN25的1道焊口为标准寸D，即1寸D，其它规格低压管道的寸D数见下表。

表1：低压管道公称直径—寸D对照表

公称直径 寸D 公称直径 寸D 公称直径 寸D

DN25及以下 1 DN225 9 DN1100 44

DN32 1-1/4 DN250 10 DN1200 48

DN40 1-1/2 DN300 12 DN1400

56

DN50 2 DN350 14 DN1500 60

DN65 2-1/2 DN400 16 DN1600 64

DN80 3 DN450 18 DN1800 72

DN90 3-1/2 DN500 20 DN2000 80

DN100 4 DN600 24 DN2200 88

DN125 5 DN700 28

DN150 6 DN800 32

DN175 7 DN900 36

DN200 8 DN1000 40

第五条 其它压力等级、材质及规格的管道寸D计算

其它压力等级和材质的管道以低压碳钢管相应公称直径的寸D数乘以下表中的系数，计算1道焊口的寸D数。

表2：管道寸D计算系数表

材质 压力等级 系数

碳钢 低压 1

中压 1.3

高压 4.3

合金钢 低压 1.5

2 材质 压力等级 系数

碳钢 低压 1

中压 1.9

高压 4.4

不锈钢 低压 1.7

中压 1.9

高压 5.3

举例说明：

1）1道中压碳钢DN25的焊口寸D数=1标准寸D*1.3=1.3 D”

2）1道中压合金钢DN50的焊口寸D数=2标准寸D*1.9=3.8D”

3）1道低压不锈钢DN80的焊口寸D数=3标准寸D*1.7=5.1D”

注：D”为“寸D”的一种简单表示方法

第六条 管道焊口数统计规定

管道焊口数以单线图中的焊口数为准，区分材质、压力等级分别统计（不区分对接焊口和承插焊口统一计算）。

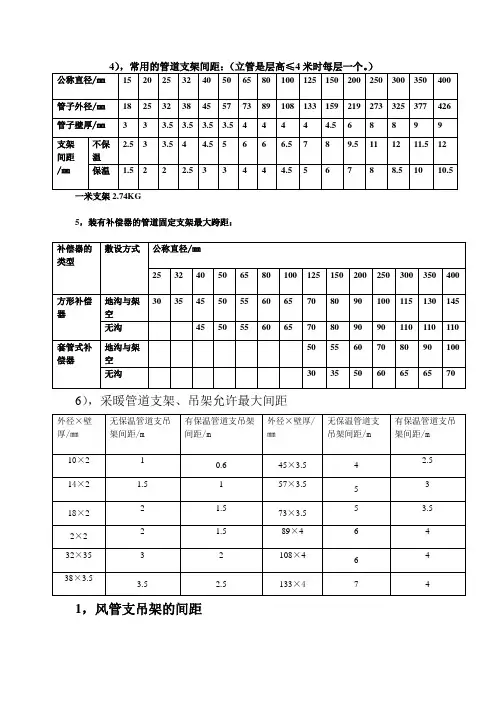

4），常用的管道支架间距：（立管是层高≤4米时每层一个。）

公称直径/㎜ 15

20 25 32 40 50 65 80 100 125 150 200 250 300 350 400

管子外径/㎜ 18 25 32 38 45 57 73 89 108 133 159 219 273 325 377 426

管子壁厚/㎜ 3 3 3.5 3.5 3.5 3.5 4 4 4 4 4.5 6 8 8 9 9

支架间距

/㎜ 不保温 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12 11.5 12

保温 1.5 2 2 2.5 3 3 4 4 4.5 5 6 7 8 8.5 10

10.5

一米支架2.74KG

5，装有补偿器的管道固定支架最大跨距：

补偿器的类型

敷设方式

公称直径/㎜

25 32 40 50 65 80 100 125 150 200 250 300 350 400

方形补偿器 地沟与架空 30 35 45 50 55 60 65 70 80 90 100 115 130 145

无沟 45 50 55 60 65 70 80 90 90 110 110 110

套管式补偿器 地沟与架空 50 55 60 70 80 90

100

无沟 30 35 50 60 65 65 70

6），采暖管道支架、吊架允许最大间距

外径×壁厚/㎜ 无保温管道支吊架间距/m

有保温管道支吊架间距/m

外径×壁厚/㎜

无保温管道支吊架间距/m

有保温管道支吊架间距/m

10×2

1

0.6 45×3.5 4 2.5

14×2 1.5

1

57×3.5

5 3

18×2 2

1.5

73×3.5 5

3.5

2×2 2

1.5

89×4

6

4

32×35 3

2

108×4

6 4

38×3.5 3.5 2.5 133×4 7 4
