铌电解电容

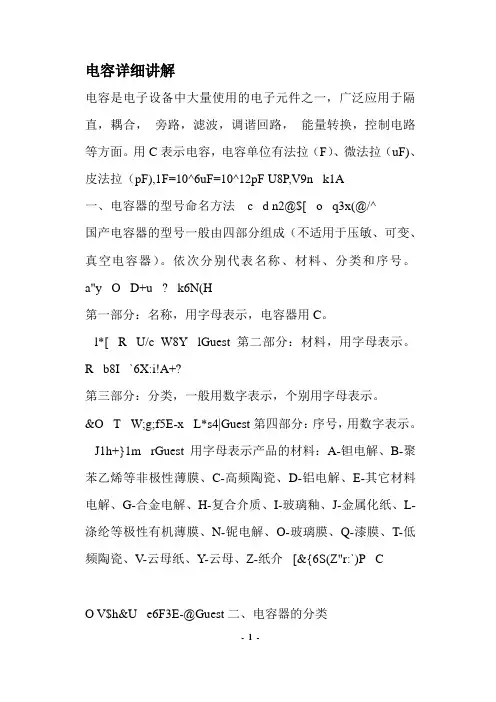

- 1 - 电容详细讲解

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合， 旁路，滤波，调谐回路， 能量转换，控制电路等方面。用C表示电容，电容单位有法拉（F）、微法拉（uF)、皮法拉（pF),1F=10^6uF=10^12pF U8P,V9n󰀀k1A

一、电容器的型号命名方法 c󰀀d n2@$[󰀀o󰀀q3x(@/^

国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。a"y󰀀O󰀀D+u󰀀?󰀀k6N(H

第一部分：名称，用字母表示，电容器用C。

󰀀l*[󰀀R󰀀U/c W8Y󰀀lGuest第二部分：材料，用字母表示。

R󰀀b8I󰀀`6X:i!A+?

第三部分：分类，一般用数字表示，个别用字母表示。

&O󰀀T󰀀W;g;f5E-x󰀀L*s4|Guest第四部分：序号，用数字表示。

󰀀J1h+}1m󰀀rGuest用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介󰀀[&{6S(Z"r:`)P󰀀C

O V$h&U󰀀e6F3E-@Guest二、电容器的分类 - 2 - W"D󰀀K#u _4Y󰀀sGuest1、按照结构分三大类：固定电容器、可变电容器和微调电容器。

j r-E󰀀E5a |󰀀G D#s󰀀SGuest2、按电 解质 分类有：有机介质电容器、无机介质电容器、电解电容器和空气介 3O󰀀y

H-b󰀀h󰀀d

质电容器等。

2d&C7K󰀀g6c.k󰀀X!rGuest3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型 .u󰀀s3o E󰀀m)K󰀀`

氧化铌电容和钽电容

介绍

氧化铌电容和钽电容都是电子元器件中常见的电容器。它们在电子产品中具有重要的应用，能够存储和释放电荷，稳定电流和电压。本文将对氧化铌电容和钽电容进行全面、详细、完整且深入的探讨。

氧化铌电容

结构和工作原理

氧化铌电容是一种金属氧化物电容器，具有金属铌作为电极，以氧化铌（Nb2O5）作为介质。氧化铌电容器的结构是由金属铌片和氧化铌膜构成的层状结构。

氧化铌电容器中，金属铌是阳极，氧化铌膜是阴极。当外加电压施加在氧化铌电容器上时，铌电极上的电子会通过氧化铌膜进行覆盖，并在金属铌和氧化铌的界面形成一个电荷层。该电荷层能够存储电荷，形成电容效应。

特性和应用

氧化铌电容器具有以下特点：

1. 高电容量：氧化铌电容器的电容量较大，能够存储大量的电荷。

2. 高频特性好：氧化铌电容器对高频信号具有较好的响应，适用于高频电路中。

3. 体积小、重量轻：氧化铌电容器的体积和重量相对较小，适合应用于小型电子产品中。

氧化铌电容器广泛应用于各种电子产品中，如电视机、手机、电脑等。它们在电路中扮演着电流和电压稳定器的角色，能够阻止电流和电压的突变。 钽电容

结构和工作原理

钽电容是一种以金属钽作为电极和介质的电容器。钽电容器通常有两种形式：固体钽电容和液体钽电容。

固体钽电容的结构由金属钽片和钽氧化物薄膜组成。钽氧化物薄膜是阴极，金属钽片是阳极。类似于氧化铌电容器，当外加电压施加在钽电容器上时，钽电极上的电子会通过钽氧化物薄膜进行覆盖，并在金属钽和钽氧化物的界面形成一个电荷层。

液体钽电容则是以液体电解质取代钽氧化物薄膜作为介质。液体电解质能够提供更高的电容量，但相对于固体钽电容器而言，液体钽电容器的可靠性较差。

特性和应用

钽电容器具有以下特点：

1. 高稳定性：钽电容器的电容量相对稳定，能够长时间保持不变。

2. 耐高温：钽电容器能够在高温环境下正常工作，适用于一些高温应用场景。

3. 体积小、重量轻：钽电容器相对较小，适合应用于小型电子产品中。

铌电解电容

铌电解电容是一种电容器，它以铌为电极材料，具有一系列特殊的性能和应用。在本文中，我们将探讨铌电解电容的结构、原理、特点和应用。

一、结构和原理

铌电解电容的结构主要包括两个铌电极和一个电解质层。两个铌电极分别作为正极和负极，通过电解质层隔开。电解质层通常是由氧化铌、氧化铝或氧化钛等材料构成的薄膜。铌电解电容的工作原理是利用电解质层的特殊性质，在外加电压的作用下，形成正负极化，从而存储电荷。

二、特点和优势

铌电解电容具有以下几个特点和优势：

1. 高电容密度：铌电解电容的电容密度较高，可以在相对较小的体积内存储大量的电荷。

2. 高工作电压：铌电解电容可以承受较高的工作电压，一般可达到几百伏特。

3. 长寿命：铌电解电容的寿命较长，可达几千小时以上。

4. 低内阻：铌电解电容的内阻较低，可以提供较大的电流输出。

5. 耐高温：铌电解电容对高温具有较好的耐受性能，可以在较高温度下正常工作。

三、应用领域 铌电解电容在各个领域具有广泛的应用，下面列举几个主要的应用领域：

1. 电子产品：铌电解电容广泛应用于电子产品中，如手机、平板电脑、数码相机等，用于存储和输出电荷。

2. 通信设备：铌电解电容在通信设备中起到重要的作用，如无线基站、通信网关等，用于能量存储和传输。

3. 电力系统：铌电解电容在电力系统中用于能量储备和调节，能够提供稳定的电流输出。

4. 军事领域：铌电解电容在军事领域的雷达、导弹等系统中应用广泛，用于存储和输出电能。

5. 新能源领域：铌电解电容在太阳能、风能等新能源系统中具有重要的应用，可以存储和调节能源。

总结：

铌电解电容是一种具有特殊性能和广泛应用的电容器。它以铌为电极材料，通过电解质层的正负极化来存储电荷。铌电解电容具有高电容密度、高工作电压、长寿命、低内阻和耐高温等特点和优势。它在电子产品、通信设备、电力系统、军事领域和新能源领域等各个领域都有广泛的应用。铌电解电容的发展将为人类的科技进步和生活带来更多的便利和可能性。

1 铌氧化物电容器技术

摘要

钽技术方面的最近发展已经导致一种以铌氧化物为基础的一种新型固体电解质电容器的出现。由铌氧化物粉粒制成的电容器对最终用户来说表现出非同一般的性能，例如显著地减小燃烧失效模式，更好的负载电阻，费用的减小等。本文将对此技术目前的技术状态提供出大概的回顾，而且也描绘出未来中长期重点发展方向。

一、简介

在过去的几年里伴随着快速的技术成长，电容器发展仍是一个充满活力的领域。当一些成熟的技术显示出年均增长衰退的时候，而另外一些为应对未来高容量应用而刚刚显露出技术则面临明显的挑战。引线型钽电容器、铝箔电容器和一些薄膜电容器它们年均增长已经低于5%（见图1）。

另一方面，当多层陶瓷电容器仍保持年均增长25%的增长势头时，钽片式电容器大概达到它们年均增长10%的最高点。以铌金属和铌氧化物粉粒为基础的新工艺最近已经进入目前由铝、陶瓷、钽电容器占有的低电压（最大10/16左右）高容量（100uF）这一竞争领域。（见图2）

图1不同产品增长图示 图2不同技术的容量/电压（CV）图示

二、铌氧化物和铌金属粉粒

在元素周期表中铌金属紧挨钽出现，而且与钽有相似的化学特性。在矿石中铌矿更加丰富，且费用低。这已经为钽电容器制造商提供一个良机，去把铌作为一个有潜力的钽金属替代物加以评价；然而曾经有两个对铌的应用起重要的障碍的因素，目前才被克服。首先，相对于钽从电介质（Nb2O5）到铌金属其氧的分布比率要更高，导致漏电流（DCL）不稳定。第二个阻碍是能够满足电容器制造商所需要的电性能和机械性能规范的高纯度铌粉的短缺。现在有两种可能的方式可减小氧分布和改善DCL稳定性：一种采用掺氮的金属性铌粉，另一种是使用铌氧化物粉粒（见图3）。

铌氧化物（NbO）是一种具有高导电性的硬陶瓷特性原材料，此特性通常和金属联合在一起。铌氧化物粉粒和钽粉一样有着相似的颗粒形态，而且铌金属是在同样的方式下生产出来的。本文比较了钽、铌金属（掺氮）和铌氧化物粉粒分别制成的电容器的性能。图4概括出这些原材料的特性。
