PCF8591是一个单片集成、单独供电、低功耗、8-bit CMOS数据获取器件。PCF8591具有4个模拟输入、1个模拟输出和1个串行I²C总线接口。PCF8591的3个地址引脚A0, A1和A2可用于硬件地址编程，允许在同个I²C总线上接入8个PCF8591器件，而无需额外的硬件。在PCF8591器件上输入输出的地址、控制和数据信号都是通过双线双向I²C总线以串行的方式进行传输。
PCF8591的功能包括多路模拟输入、内置跟踪保持、8-bit模数转换和8-bit数模转换。PCF8591的最大转化速率由I²C总线的最大速率决定。
PCF8591 特性
单独供电
PCF8591的操作电压范围2.5V-6V
低待机电流
通过I²C总线串行输入/输出
PCF8591通过3个硬件地址引脚寻址
PCF8591的采样率由I²C总线速率决定
4个模拟输入可编程为单端型或差分输入
自动增量频道选择
PCF8591的模拟电压范围从VSS到VDD
PCF8591内置跟踪保持电路
8-bit逐次逼近A/D转换器 通过1路模拟输出实现DAC增益
AIN0～AIN3：模拟信号输入端。
A0～A3：引脚地址端。
VDD、VSS：电源端。
（2.5～6V）
SDA、SCL：I2C 总线的数据线、
时钟线。
OSC：外部时钟输入端，内部时钟
输出端。
EXT：内部、外部时钟选择线，使
用内部时钟时 EXT 接地。
AGND：模拟信号地。 AOUT：D/A 转换输出端。
VREF：基准电源端。

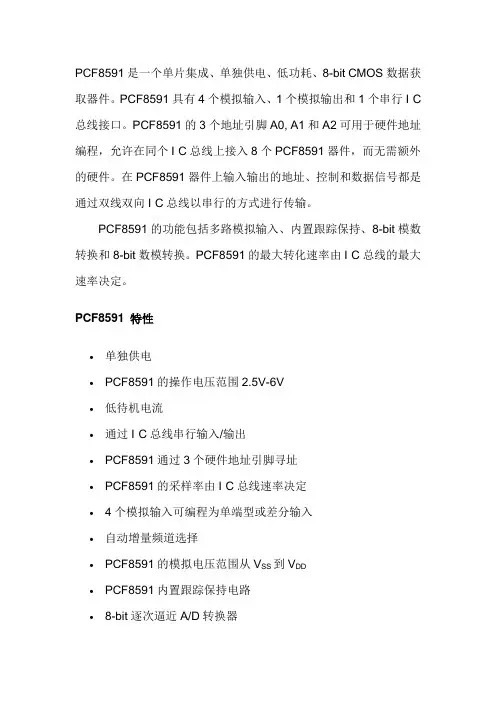

PCF8591是一个单片集成、单独供电、低功耗、8-bitCMOS数
据获取器件。PCF8591具有4个模拟输入、1个模拟输出和1个串
行I²C总线接口。PCF8591的3个地址引脚A0,A1和A2可用于硬
件地址编程，允许在同个I²C总线上接入8个PCF8591器件，而无
需额外的硬件。在PCF8591器件上输入输出的地址、控制和数据信
号都是通过双线双向I²C总线以串行的方式进行传输。
PCF8591的功能包括多路模拟输入、内置跟踪保持、8-bit模数
转换和8-bit数模转换。PCF8591的最大转化速率由I²C总线的最大
速率决定。
PCF8591特性
•单独供电
•PCF8591的操作电压范围2.5V-6V
•低待机电流
•通过I²C总线串行输入/输出
•PCF8591通过3个硬件地址引脚寻址
•PCF8591的采样率由I²C总线速率决定
•4个模拟输入可编程为单端型或差分输入
•自动增量频道选择
•PCF8591的模拟电压范围从VSS到VDD•PCF8591内置跟踪保持电路
•8-bit逐次逼近A/D转换器•通过1路模拟输出实现DAC增益
•
AIN0～AIN3：模拟信号输入端。
A0～A3：引脚地址端。
VDD、VSS：电源端。
（2.5～6V）
SDA、SCL：I2C总线的数据线、
时钟线。
OSC：外部时钟输入端，内部时钟
输出端。
EXT：内部、外部时钟选择线，使
用内部时钟时EXT接地。
AGND：模拟信号地。AOUT：D/A转换输出端。
VREF：基准电源端。
基于 PCF8563 的数字时钟设计
一、概述
PCF8563 是 PHILIPS 公司推出的一款工业级、内含 I2C 总线接口功能，且具
有极低功耗的多功能时钟／日历芯片，还具有多种报警功能、定时器功能、时
钟输出功能，以及中断输出功能等，能完成各种复杂的定时服务，甚室可为单
片机提供看门狗功能。内含时钟电路、振荡电路、低电压检测电路以及两线制
PC 总线通讯方式。
二、硬件连接
应用 PCF8563 制作数字时钟可靠实用，配合其超低维持功耗（典型值为
0.25uA，Vdd=3.0V，Tamb＝25℃）∶只要有维持电池就可以长时问掉电保持
实时时间计时，笔者选用 3.6V 锂电池。利用其第③脚的中断输出触发单片机
中断。当计数完 60 次后去读取 PCF8563 中的时间寄存器数据，以实时更新数
码显示，电路见图 1。
显示部分选用 4 只普通 LED 数码管，注意第 3 个数码管设计为反装，以便
配合第 2 个数码管显示时间中间的两点，这两点闪动，可利用 PCF8563 可编程
输出的 CLK 信号实现，电路见图 2。显示采用动态扫描方式。
三、软件接口
PCF8563 共有 16 个寄存器，其中 OOH～01H 为控制方式寄存器，
09H～0CH 为报警功能寄存器，0DH 为时钟输出寄存器，0EH 和 0FH 为定时器
功能寄存器，02H～08H 为秒时间寄存器。其中表列出的寄存器是以 BCD 码的
形式存储的：所以读取显示和修改时间时要进行格式转换。相关子程序如下：

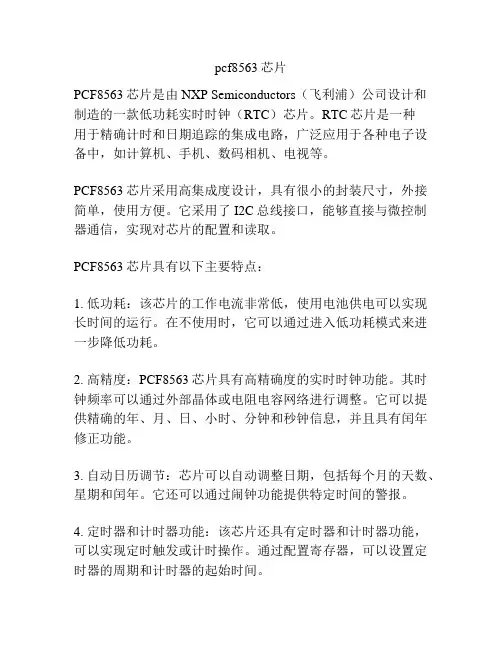

pcf8563芯片
PCF8563芯片是由NXP Semiconductors（飞利浦）公司设计和制造的一款低功耗实时时钟（RTC）芯片。RTC芯片是一种用于精确计时和日期追踪的集成电路，广泛应用于各种电子设备中，如计算机、手机、数码相机、电视等。
PCF8563芯片采用高集成度设计，具有很小的封装尺寸，外接简单，使用方便。它采用了I2C总线接口，能够直接与微控制器通信，实现对芯片的配置和读取。
PCF8563芯片具有以下主要特点：
1. 低功耗：该芯片的工作电流非常低，使用电池供电可以实现长时间的运行。在不使用时，它可以通过进入低功耗模式来进一步降低功耗。
2. 高精度：PCF8563芯片具有高精确度的实时时钟功能。其时钟频率可以通过外部晶体或电阻电容网络进行调整。它可以提供精确的年、月、日、小时、分钟和秒钟信息，并且具有闰年修正功能。
3. 自动日历调节：芯片可以自动调整日期，包括每个月的天数、星期和闰年。它还可以通过闹钟功能提供特定时间的警报。
4. 定时器和计时器功能：该芯片还具有定时器和计时器功能，可以实现定时触发或计时操作。通过配置寄存器，可以设置定时器的周期和计时器的起始时间。
5. 温度补偿：PCF8563芯片内置了温度传感器，可以对温度进行补偿，提高时钟的稳定性和精度。
总结起来，PCF8563芯片是一款低功耗、高精度的实时时钟芯片，具有自动日历调节、定时器和计时器功能以及温度补偿等特点。它广泛应用于各种电子设备中，为设备提供准确的时间和日期追踪功能。
