回转构件动平衡实验报告

回转构件动平衡实验报告

一、引言

回转构件是一种常见的机械零件，广泛应用于各种机械设备中。在实际应用中，回转构件的动平衡是确保其正常运行的重要因素之一。本实验旨在通过回转构件动平衡实验，探究回转构件的动平衡原理和方法，并对实验结果进行分析和总结。

二、实验目的

1.了解回转构件的动平衡原理和方法；

2.学习使用动平衡仪器进行实验；

3.掌握实验数据处理和分析方法。

三、实验装置和方法

实验装置主要包括回转构件、动平衡仪器和相应的测量工具。实验方法如下：

1.将回转构件安装在动平衡仪器上，并调整好水平；

2.启动动平衡仪器，进行初始测量，记录下回转构件的初始不平衡量；

3.根据实验要求，在回转构件上添加适量的平衡块，再次进行测量；

4.重复步骤3，直到回转构件的不平衡量达到规定范围。

四、实验结果和分析

经过多次实验，我们得到了一系列实验数据。将这些数据进行整理和分析，可以得到如下结论：

1.回转构件的不平衡量与平衡块的质量和位置有关。当平衡块质量适当，位置合理时，回转构件的不平衡量可以减小到规定范围内； 2.不同类型的回转构件，其动平衡方法和要求也有所不同。在实际应用中，需要根据具体情况选择合适的动平衡方法；

3.动平衡仪器的准确性和稳定性对实验结果的影响较大。因此，在实验过程中，需要注意仪器的使用和维护。

五、实验总结

通过本次回转构件动平衡实验，我们对回转构件的动平衡原理和方法有了更深入的了解。同时，我们也学会了使用动平衡仪器进行实验，并掌握了实验数据处理和分析方法。这对我们今后的学习和工作都具有重要的意义。

六、存在的问题和改进措施

在实验过程中，我们也遇到了一些问题，主要包括仪器使用不熟练、数据处理不准确等。为了改进实验效果，我们可以采取以下措施：

1.加强对动平衡仪器的使用培训，提高操作的熟练度；

2.在实验过程中，严格按照操作规程进行，确保数据的准确性；

3.加强团队合作，共同解决实验中的问题。

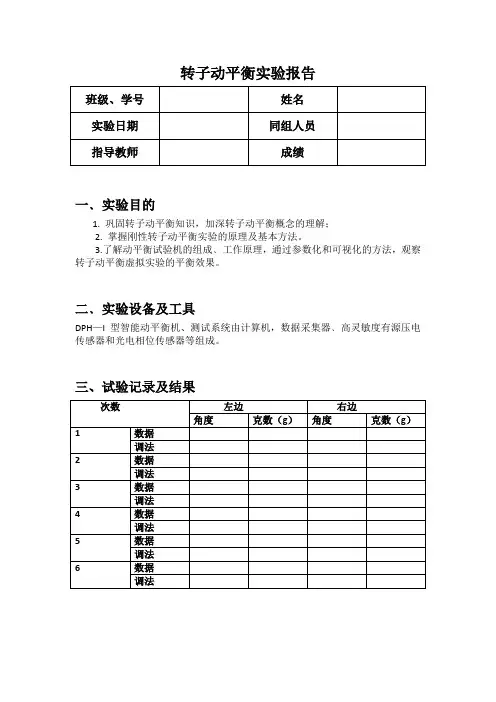

转子动平衡实验报告

班级、学号 姓名

实验日期 同组人员

指导教师 成绩

一﹑实验目的

1. 巩固转子动平衡知识，加深转子动平衡概念的理解；

2. 掌握刚性转子动平衡实验的原理及基本方法。

3.了解动平衡试验机的组成﹑工作原理，通过参数化和可视化的方法，观察转子动平衡虚拟实验的平衡效果。

二﹑实验设备及工具

DPH—I型智能动平衡机、测试系统由计算机，数据采集器﹑高灵敏度有源压电传感器和光电相位传感器等组成。

三、试验记录及结果

次数 左边 右边

角度 克数（g） 角度 克数（g）

1 数据

调法

2 数据

调法

3 数据

调法

4 数据

调法

5 数据

调法

6 数据

调法

四、思考题

1.转子（试件）在什么情况下作静平衡？什么情况下作动平衡？

2.作往复移动或平面运动的构件，能否用动平衡试验机将其不平衡惯性力平衡？为什么？

五、收获和体会

转子动平衡实验报告-------------王凯 11010431

页1 转子动平衡实验报告

班级学号 11010431 姓名 王凯

实验日期 2013.4.16 同 组 人

指导教师 成绩

一 实验目的

1， 巩固转子动平衡知识，加深转子动平衡概念的理解；

2， 掌握刚性转子动平衡实验的原理及基本方法。

3， 了解动平衡试验机的组成，工作原理，通过参数化和可视化的方法，观察转子动平衡虚拟实验的平衡效果。

二实验设备及工具

DPH-I型智能平衡机构，测试系统由计算机，数据采集器，高灵敏度有电力传感器和光电相位传感器等组成。

三 动平衡实验截图 转子动平衡实验报告-------------王凯 11010431

页2

动平衡测试系统

采集数据分析窗口 转子动平衡实验报告-------------王凯 11010431

页3

四 实验记录及结果

次

数

左边 右边

角度 克数（g） 角度 克数（g）

1 6 1.12 2 0.99

2 148 0.48 193 0.33

3 247 0.4 214 0.38

4 -7 0.22 148 0.29

五 思考题

1 转子（试件）在什么情况下作静平衡？什么情况下作动平衡？

答：（1）静平衡：在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。

（2）动平衡：在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡，以保证转子动态时是在许用不平衡量的规定的范围内，为动平衡又称双面平衡。

转子动平衡实验报告-------------王凯 11010431

页4 2 作往复运动或平面运动的构件，能否用动平衡试验机将其不平衡惯性力平衡？为什么？

答：不能，因为动平衡试验机是为转子（回转体）设计的，对于存在有往复运动或平面运动的构件，其惯性力和惯性力矩不可能在构件内部消除，，但所有构件上的惯性力矩可以合成为一个通过机构质心并作用于机架上的总惯性力和惯性力矩。因此，这类平衡问题必须就整个机构研究，设法使其总惯性力力矩在机架上得到完全或部分平衡，所以这类平衡问题又称机构在机架上的平衡。

机械转子动平衡实验报告

机械转子动平衡实验报告

摘要：

本次机械转子动平衡实验重点研究了转子的动平衡方法，根据实验结果分析了转子失衡产生的原因以及动平衡过程中需要注意的事项。通过实验验证了动平衡技术可有效避免机械转子在旋转过程中产生的不稳定现象，从而确保机械设备的正常使用。

实验组成：

机械转子动平衡实验设备由平衡机、控制系统、机械转子以及数据采集系统组成。机械转子由转子轴和转子叶片组成，转子轴通过轴承支撑，转子叶片由螺栓紧固在转子轴上。平衡机通过气垫和电机组成一个平衡导轮系统，以控制转子的旋转速度，同时可以通过测得的振动信号来计算出转子的质量偏离量，从而调整转子的质量平衡状态。

实验原理： 机械转子的动平衡是指在机械设备运行过程中，通过对转子进行平衡调整，消除质量偏离的现象，达到转子的质量平衡状态。当机械转子失衡时，会产生较大的振动和噪声，从而影响机械设备的正常运行，甚至可能会导致机械故障。因此，在机械设备的制造和维修过程中，动平衡技术是一项非常重要的工艺。

机械转子的动平衡过程是通过平衡工具、控制系统和数据采集系统三个主要组成部分实现的。平衡工具通常是由平衡机和支撑转子的轴承组成的。通过调整平衡导轮的位置和电机的转速，对旋转的转子进行动态平衡调整，消除质量偏离现象。控制系统负责控制平衡工具的旋转速度和方向，并实时采集转子振动的数据，并将其传递给数据采集系统进行处理。数据采集系统通过处理振动数据，计算出转子的质量偏离量，并输出调整质量平衡所需的数据。

实验过程：

1.将机械转子安装在平衡工具上，并通过支撑轴承进行固定，启动平衡机。

2.调整平衡导轮位置和电机转速，使机械转子保持旋转平衡，并记录下转速和旋转方向。 3.开始采集转子振动信号，并将其传递给数据采集系统进行处理。

4.根据振动数据，计算出转子的质量偏离量，并输出质量平衡调整所需的数据。

5.根据计算结果，调整机械转子上的质量偏离部分，使转子达到质量平衡状态，在不影响其旋转平衡的前提下尽可能消除质量偏离现象。
