555多谐振荡器电路原理

555电路组成的振荡电路

一、555单稳类电路

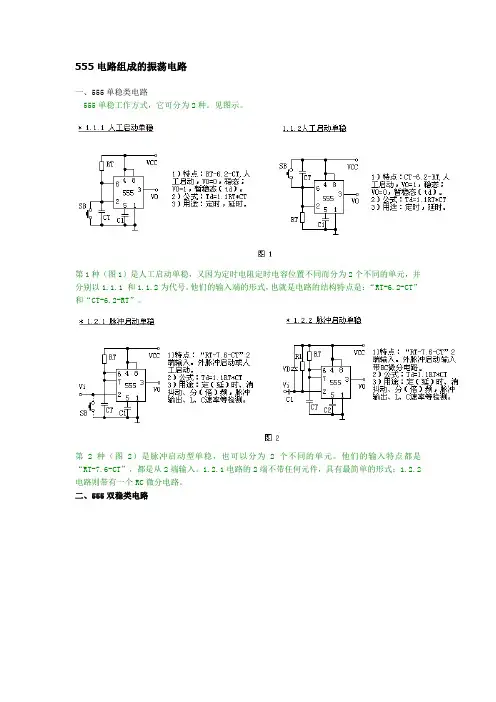

555单稳工作方式，它可分为2种。见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

二、555双稳类电路

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。

第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。

双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方式的结构特点。2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。

三、555无稳类电路

第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的。

第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。其中第1个单元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以3.2.3a 和3.2.3b的代号。

第三种(见图3)是压控振荡器。由于电路变化形式很复杂，为简单起见，只分成最简单的形式（3.3.1）和带辅助器件的(3.3.2)两个单元。图中举了两个应用实例。

无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。只有一个振荡电阻的可以认为是特例。例如：3.1.2单元可以认为是省略RA的结果。有时会遇上7.6.2三端并联，只有一个电阻RA的无稳电路，这时可把它看成是3.2.1单元电路省掉RB后的变形。

555构成多谐振荡器的报警电路设计

一、 设计目的

555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。

本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。

555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为555， 555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。 555

定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555 定时器的内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3 图8-1 555定时器内部方框图

通过对本次设计能够更好地掌握555的作用及应用。同时掌握报警电路的原理及设计方法。

二、 设计要求

① 画出电路原理图（或仿真电路图）；

② 元器件及参数选择；

③ 电路仿真与调试；

④ PCB文件生成与打印输出。

（3）制作要求 自行装配和仿真，并能发现问题和解决问题。

（4）编写设计报告 写出设计与制作的全过程，附上有关资料和图纸，有心得体会。

三、 设计原理

多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故 称为多谐振荡器。多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之 间来回转换，故又称它为无稳态电路。由555定时器构成的多谐振荡器如图1所示，R1，R2和C是外接定时元件，电路中将高电平触发端（6脚） 和低电平触发端（2脚）并接后接到R2和C的连接处，将放电端（7脚）接到R1，R2的连接处。由于接通电源瞬间，电容C来不及充电，电容器两端电压uc为低电平，小于（1/3）Vcc，故高电平触发 端与低电平触发端均为低电平，输出uo为高电平，放电管VT截止。这时，电源经R1，R2对电容C充电，使 电压uc按指数规律上升，当uc上升到（2/3）Vcc时，输出uo为低电平，放电管VT导通，把uc从（1/3）Vcc 上升到（2/3）Vcc这段时间内电路的状态称为第一暂稳态，其维持时间TPH的长短与电容的充电时间有关 。充电时间常数T充=（R1＋R2）C。不难理解，接通电源后，电 路就在两个暂稳态之间来回翻转，则输出可得矩形波。电路一旦起振后，uc电压总是在（1/3～2/3）Vcc 之间变化。图1（b）所示为工作波形。

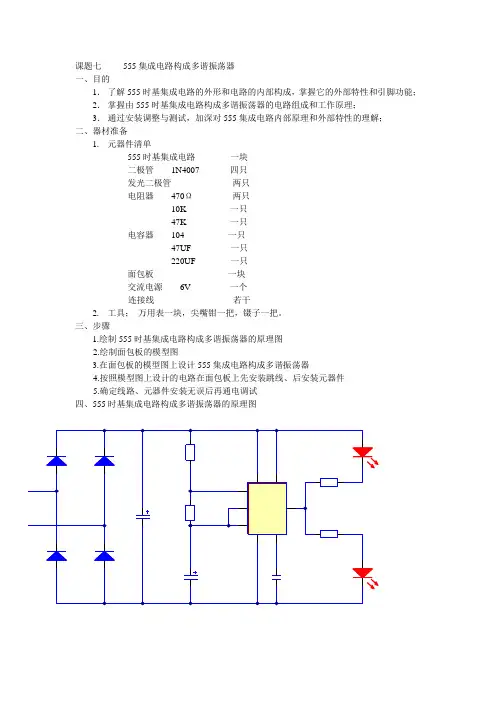

课题七 555集成电路构成多谐振荡器

一、目的

1． 了解555时基集成电路的外形和电路的内部构成，掌握它的外部特性和引脚功能；

2． 掌握由555时基集成电路构成多谐振荡器的电路组成和工作原理；

3． 通过安装调整与测试，加深对555集成电路内部原理和外部特性的理解；

二、器材准备

1. 元器件清单

555时基集成电路 一块

二极管 1N4007 四只

发光二极管 两只

电阻器 470Ω 两只

10K 一只

47K 一只

电容器 104 一只

47UF 一只

220UF 一只

面包板 一块

交流电源 6V 一个

连接线 若干

2. 工具； 万用表一块，尖嘴钳一把，镊子一把。

三、步骤

1.绘制555时基集成电路构成多谐振荡器的原理图

2.绘制面包板的模型图

3.在面包板的模型图上设计555集成电路构成多谐振荡器

4.按照模型图上设计的电路在面包板上先安装跳线、后安装元器件

5.确定线路、元器件安装无误后再通电调试

四、555时基集成电路构成多谐振荡器的原理图

五、面包板上元器件接线图

六、习题

1.说明555时基集成电路各脚功能 ①脚＿＿＿＿＿＿＿ 、 ②脚＿＿＿＿＿ 、

555多谐振荡器工作原理

555多谐振荡器，也称为555定时器，是一种常用的电子元器件，被广泛应用于各种电子设备中。它的工作原理非常简单，但需要注意一些关键的细节。

首先，我们需要了解什么是振荡器。振荡器是一种电子电路，能够在没有外界输入信号的情况下，自行产生一定频率的交流信号。振荡器广泛应用于各种电子设备，例如时钟、无线电、计算机等。

555多谐振荡器就是一种基于555定时器的振荡器。555定时器是由 Signetics 公司在1970年代推出的，它是一种典型的模拟集成电路，有多种功能，例如定时器、时钟、比较器、触发器等等。由于它的可靠性和广泛应用，555定时器成为了电子工程师们最为熟悉和最常用的电子元器件之一。

555多谐振荡器的工作原理是基于RC电路的充放电过程。RC电路由电阻（R）和电容（C）组成，当电容充电或放电时，电荷会流入或流出。充放电的速度取决于R和C的数值，通常用一定的时间常数（τ）来表示，τ=RC。换句话说，当R和C的数值已知时，τ就是一个常数，我们可以根据它来计算电容充电或放电的时间。

在555多谐振荡器中，我们通过改变R和C的数值来控制振荡器的频率。具体来说，我们将R和C接入555定时器的引脚2和6之间，引脚2是电压控制引脚，引脚6是阈值控制引脚。当电压控制引脚的电压高于阈值控制引脚的电压时，555定时器会开始充电，电容开始放电。当电压控制引脚的电压低于阈值控制引脚的电压时，555定时器会停止充电，并开始放电。这个过程会不断重复，从而产生一定频率的交流信号。通过改变R和C的数值，我们可以控制电容充放电的速度，从而改变振荡器的频率。

除了改变R和C的数值，我们还可以通过改变电压控制引脚和阈值控制引脚的电压来控制振荡器的频率。通过改变这些引脚的电压，我们可以调整555定时器内部的比较器和触发器的状态，从而改变振荡器的频率。

总之，555多谐振荡器是一种经典的电子元器件，它的工作原理基于RC电路的充放电过程。通过改变R和C的数值或改变引脚的电压，我们可以控制振荡器的频率。在实际的电路设计中，我们需要注意一些细节，例如选择适当的R和C值、控制引脚的电压范围、电路的稳定性等等。通过充分理解555多谐振荡器的工作原理和特点，我们可以更好地应用它来满足各种电子设备的需求。
