柴油发电机组调试验收方案

浙江嘉兴发电厂三期工程

柴油发电机安装检验批施工质量验收表

机组 工程编号： 性质： 表4.17.1

分项工程名称

检验项目 性质 单位 质量标准 质量检验结果 结论

基础准备 符合表4.3.18规定或符合制造厂要求

垫铁及地脚螺栓配制安装 符合表4.3.19规定或符合制造厂要求

中心线偏差 mm ≤10

标高偏差 mm ±10

纵横向水平度偏差 mm/m ≤0.05

油管、冷却水管、排烟道、排热风管安装 齐全牢固，不妨碍通道，无泄漏

二次浇灌 符合表4.3.20规定或符合制造厂要求

验收结论：

验 收 单 位 签 字

施工单位 年 月 日

监理单位 年 月 日

制造单位 年 月 日

设计单位 年 月 日

建设单位 年 月 日

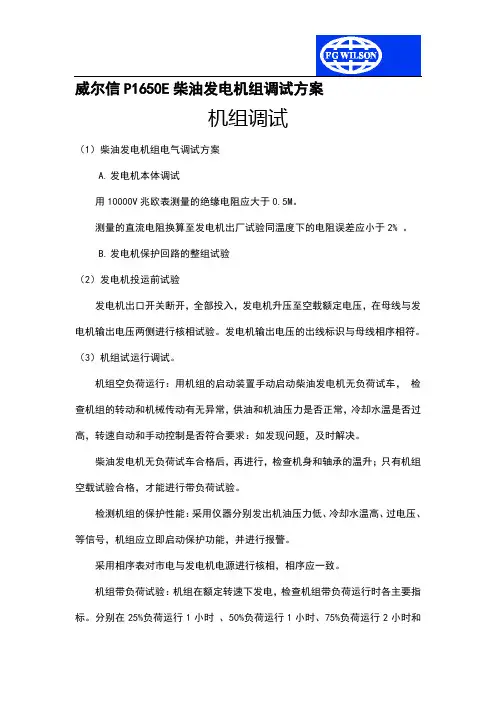

威尔信P1650E柴油发电机组调试方案

机组调试

（1）柴油发电机组电气调试方案

A. 发电机本体调试

用10000V兆欧表测量的绝缘电阻应大于0.5M。

测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。

B. 发电机保护回路的整组试验

（2）发电机投运前试验

发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。发电机输出电压的出线标识与母线相序相符。

（3）机组试运行调试。

机组空负荷运行：用机组的启动装置手动启动柴油发电机无负荷试车， 检查机组的转动和机械传动有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求：如发现问题，及时解决。

柴油发电机无负荷试车合格后，再进行，检查机身和轴承的温升；只有机组空载试验合格，才能进行带负荷试验。

检测机组的保护性能：采用仪器分别发出机油压力低、冷却水温高、过电压、等信号，机组应立即启动保护功能，并进行报警。

采用相序表对市电与发电机电源进行核相，相序应一致。

机组带负荷试验：机组在额定转速下发电，检查机组带负荷运行时各主要指标。分别在25%负荷运行1小时 、50%负荷运行1小时、75%负荷运行2小时和100%负荷运行0.5小时，测试结果应符合机组设计要求。

机组满负荷试验：进行满负荷状态下机组的各项性能试验，根据要求完成机组满负荷运行时间。

与系统的联动调试：人为切断市电电源，主用机组应能在设计要求的时间内自动启动并向负载供电。恢复市电，备用机组自动停机。

试运行验收：对受电侧的开关设备、自动或手动和保护装置等进行试验，试验合格后，按设计的备用电源使用分配方案，进行负荷试验，机组和电气装置连续运行无故障。方可交接验收。

柴油发电机机组安装调试方案

本工程柴油发电机组安装在地下室发电机房，主要由柴油发电机组、日用油箱、事故油箱、事故排油泵、进风消声器、排风消声器、油管系统、排烟系统和电气系统组成。

在地下室设备吊装就位方案中已经描述了主要设备的进场、验收、开箱、吊装、就位等方案。本方案主要描述发电机就位后的安装调试工作。

一、 发电机组安装

1、 发电机组就位后按照设备要求安装相应的减震装置、接地装置。

2、 进排风消声器安装时要与墙壁密封，并固定可靠。在消声器室外安装防雨百业。

3、 油管安装前要保证管道内壁清洁，油箱、管道、阀门等部件均需要可靠接地。

4、 管道法兰密封垫采用石墨金属缠绕垫片。

5、 烟道、烟道消声器、烟道膨胀节要固定牢固，膨胀节和消声器设置弹簧吊架。

二、 开机前准备

1、 发电机所有系统已经检查完毕。接地良好。

2、 按规定设置灭火器、黄沙消防器材。

3、 发电机房内其他土建、消防等工作全部完成。不在进行动火、切割等作业。

4、 上述工作完成后，回报管理公司、监理公司，待批准后加注柴油。

三、 柴油发电机组电气调试方案

1、 发电机本体调试

用10000V兆欧表测量的绝缘电阻应大于0.5M。

测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。

2、 发电机保护回路的整组试验

四、 发电机投运前试验 发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。发电机输出电压的出线标识与母线相序相符。

五、 机组试运行调试。

1、 机组空负荷运行：用机组的启动装置手动启动柴油发电机无负荷试车， 检查机组的转动和机械传动有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求。如发现问题，及时解决。

2、 柴油发电机无负荷试车合格后，再进行检查机身和轴承的温升；只有机组空载试验合格，才能进行带负荷试验。

柴油发电机组检测与调试验收报告

柴油发电机组检测与调试验收报告篇一：柴油发电机组单机调试方案

柴油发电机组单机试车方案

1. 工程概况：

本公司消防水系统配备一台500KW柴油发电机，15秒内应急自起动与市电进行电气机械连锁,防止并列运行,消防时作消防应急电源和厂区照明电源。此方案即专门针对此发电机组试运行而制订。

2. 设备试运转的目的与范围： 2.1. 目的：

安装的最后阶段就是设备试运转及其调整试验。通过设备单机、无负荷运转，检查机械和各系统联动的实际状况，并通过运转过程中必要的调整试验使机械和各系统联动达到正常运转，符合使用要求。 2.2. 范围：

柴油发电机组空载、负载整车试运转，以及与消防系统的联动运转情况。 3. 设备试运转的依据和标准：

3.1. GB50231-98《机械设备安装工程施工及验收通用规范》； 3.2. 设计图纸及设计修改、变更资料； 3.3. 设备技术文件。

4. 设备运转应具备的条件 4.1. 参与试运转的设备及其附属装置（包括：电气、仪表等），均应按设计图纸以及设备

技术文件全部施工完毕，且经检查验收质量符合要求。工程相应施工记录及资料应齐全，设备的电气（仪表）控制等装置均应按系统检验完毕，应符合试运转要求。 4.2. 试运转需要空载、负载运行均能满足试运转要求；

4.3. 试运转需用的材料、检测仪器，施工机具、安全防护设施及用具，应备齐且能满足试

运转要求。

4.4. 制订单机试运方案或运转操作规程，经领单位导审批同意后，试运转方可正式进行。 4.5. 参加试运转的人员，应熟悉设计，了解工艺流程及原理；熟悉设备技术文件，了解的

构造及性能；掌握试运转程序及设备操作方法； 5. 试运前的准备工作

5.1. 发电机容量满足负荷要求；

5.2. 机房留有用于机组维护的足够空间；

5.3. 所有操作人员必须熟悉操作规程和安全性方法和措施；

5.4. 检查所有机械连接和电气连接的情况是否良好； 5.5.
