锚杆的工作原理

1 锚杆&锚索的区别

两者只是量的区别，不是质的区别，只是张拉介质不同。锚索的受拉件是钢绞线制作，锚杆是高强度精轧螺纹钢筋为主钢，通常锚索应用在大吨位锚固工程。

锚索的受拉筋是用钢绞线制作，锚杆是用钢筋或钢管。通常锚索受力较大，还要加予应力，受力形式分锚固段和自由段，可以用作永久性锚固工程。锚索是锚杆的一种，土丁也是。

在国内，一般情况下，锚索是需要施加预应力的，因此它是主动受力，多应用于已出现变形或对变形要求严格的工程部位；锚杆则一般不施加预应力（有时也会施加很小的预应力），因此它是被动受力，只有当被锚固岩土体发生一定变形时它才发挥锚固力。此外，锚索长度一般在20－50米，锚杆则不到20米。在国际上，锚索只是锚杆的一种类型。

预应力锚索框架梁支护结构采用对预应力锚索施加的预应力将滑动岩土体与稳定岩体紧密连结为一体，增加岩土体各层面的抗滑力，同时又通过坡面上框架梁将各个锚索有效地连成一个整体，形成一个由表及里的加固体系，进而达到防止整体边坡失稳的目的，是一种新型的抗滑结构[20]。

1. 预应力锚索框架梁支护体系作用机理

预应力锚索框架梁体系中，将锚索锚固到框架上，锚固力首先作用于框架，然后通过框架传递给岩土体，从而在岩土体中产生附加应力，调整岩土体内应力环境，起到加固边坡的目的。

框架梁除表层固坡作用外，还有传力作用。如果单独使用预应力锚索进行边坡加固，锚索拉力过大会引起表层坡体的变形，甚至破坏，而坡体过大的变形又会导致锚索预应力的损失。将预应力锚索与框架梁结合，框架梁起到锚墩的作用，由于框架梁与坡面的有效接触面积大，坡体在锚索作用下的变形能得到限制[21]。

2. 预应力锚索框架梁支护体系的优点[4]

⑴ 预应力锚索框架是高边坡病害防治和坡面防护的有效措施 2 预应力锚索框架可以将高边坡病害防治与坡面柔性防护有机地结合在一起，既达到防治高边坡病害的目的，又可美化环境，实现了工程和自然的和谐统一。通过大吨位的预应力锚索锚固于边坡体内稳定的岩体中，并通过施加的预应力，可抵抗边坡体深层变形和破坏。贴于坡面的钢筋混凝土框架对边坡体表层岩土起框箍作用，限制表层岩土变形和破坏。在框架内进行植被防护，既能防治水流对坡面的冲刷，又能防治坡面岩土风化剥落、落石等小型坡面变形，并达到美化自然环境的效果。

锚杆施工作业指导书

锚杆分锚固剂锚杆和砂浆锚杆两种。锚固剂锚杆施工方法简单，辅助设施投入少，但质量难以保证，尤其是锚杆较长的时候。主要原因是锚固剂人工装入困难，浸泡稀释程度难以掌握，锚固剂凝固较快，锚杆不易插入等，存在锚固剂不饱满、不密实，杆体未插到孔底，实际就是锚杆长度不够等质量问题，最终造成锚杆抗拔力达不到设计要求的质量事故。所以，锚固剂锚杆使用有它的局限范围，一般情况下以不超过3m为宜，3m以上的锚杆则应采用砂浆锚杆，才能较好地保证锚杆的质量。

一、砂浆锚杆的工艺原理

将注浆管插入锚杆孔底，通过注浆管向孔内注浆，孔底产生真空，砂浆在大气压力和砂浆与孔壁粘结阻力共同作用下克服砂浆自重而不流出，不需要止浆塞止浆。待砂浆注满后将锚杆插入孔内。

二、砂浆锚杆施工操作程序

1、钻孔

采用YT-28型风动凿岩机人工钻孔，钻孔部位、孔径、角度、孔深均满足设计要求。钻孔结束后用高压风或高压水将孔冲洗干净，清除孔内岩碴及孔壁岩粉，提高砂浆的粘结力。

2、注浆

（1） 检查注浆机是否完好，管路连接是否正确。拌合机要安置在比注浆机略高的位置上，以利于注浆机吸浆。拌合机与注浆机之间的吸料橡胶管1～2m范围内，不得弯曲。由于注浆机要经常移动，最好将注浆机和拌合机装在同一可移动的平台上。

（2） 制备砂浆

水泥用32.5级普通硅酸盐水泥，砂用天然河砂，通过2.5mm筛，细度模数为1.6～1.9 ，含泥量小于3%，砂要根据现场情况测定含水率，调整用水量。参考配合比为：水泥:砂:水=1:0.5:0.35，施工时必须依据实验结果调整。

（3） 制作锚杆

锚杆制作时，要求杆体不弯曲，无锈蚀。

（4） 注浆

拌合机开始按配合比拌制砂浆，搅拌1.5～2.0min，将砂浆下漏到储料桶待用。清洗注浆机腔体及管路，然后将注浆管插入锚杆孔底部，开机注浆。由于砂浆不断排出形成的反作用，注浆管会从锚杆孔中自行退出，只须手稍用力快速插入直达孔底，必要时用锤打击，最后堵塞孔口。

锚杆工作原理

锚杆是一种常用于土木工程和矿山工程中的支护设备，它可以提供强大的支撑和固定作用，确保工程结构或岩体的稳定性。锚杆的工作原理主要包括以下几个方面：

1. 锚杆的选择：根据不同的工程需求和地质条件，选择合适的锚杆材料和规格。常见的锚杆材料包括钢材、玻璃钢等，其选择将直接影响到锚杆的承载能力和使用寿命。

2. 预埋锚杆：在工程施工前，预先将锚杆埋入地下或固定在岩体中，形成初始的支撑体系。预埋锚杆通常由锚固体、套筒、延伸段和固定夹具等部件组成。

3. 承载力传递：当荷载作用于锚杆上时，锚杆将荷载传递给锚固体和周围的岩体。锚固体通过摩擦力或钩爪锚固来固定锚杆，使其能够承受荷载。

4. 弹性变形：在荷载作用下，锚杆可能会发生一定的弹性变形。由于锚杆的强度和刚度通常较高，能够有效抵抗变形，从而使结构或岩体得以保持稳定。

5. 固定效果：通过锚杆的工作原理，锚固体能够提供较大的抗拉强度，固定锚杆于地下或岩体中，确保工程结构的稳定性。同时，锚杆能够均匀地分散荷载到周围的岩体中，减少了局部应力集中的可能性。

总的来说，锚杆的工作原理是通过将荷载传递给锚固体和岩体，发挥锚固效果，确保工程结构或岩体的稳定性。锚杆的选择、预埋、承载力传递、弹性变形和固定效果是实现锚杆工作原理的关键。

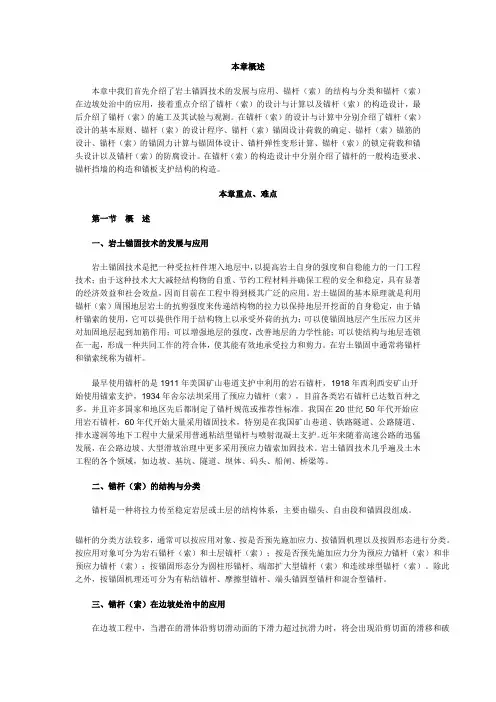

本章概述

本章中我们首先介绍了岩土锚固技术的发展与应用、锚杆（索）的结构与分类和锚杆（索）在边坡处治中的应用，接着重点介绍了锚杆（索）的设计与计算以及锚杆（索）的构造设计，最后介绍了锚杆（索）的施工及其试验与观测。在锚杆（索）的设计与计算中分别介绍了锚杆（索）设计的基本原则、锚杆（索）的设计程序、锚杆（索）锚固设计荷载的确定、锚杆（索）锚筋的设计、锚杆（索）的锚固力计算与锚固体设计、锚杆弹性变形计算、锚杆（索）的锁定荷载和锚头设计以及锚杆（索）的防腐设计。在锚杆（索）的构造设计中分别介绍了锚杆的一般构造要求、锚杆挡墙的构造和锚板支护结构的构造。

本章重点、难点

第一节 概 述

一、岩土锚固技术的发展与应用

岩土锚固技术是把一种受拉杆件埋入地层中，以提高岩土自身的强度和自稳能力的一门工程技术；由于这种技术大大减轻结构物的自重、节约工程材料并确保工程的安全和稳定，具有显著的经济效益和社会效益，因而目前在工程中得到极其广泛的应用。岩土锚固的基本原理就是利用锚杆（索）周围地层岩土的抗剪强度来传递结构物的拉力以保持地层开挖面的自身稳定，由于锚杆锚索的使用，它可以提供作用于结构物上以承受外荷的抗力；可以使锚固地层产生压应力区并对加固地层起到加筋作用；可以增强地层的强度，改善地层的力学性能；可以使结构与地层连锁在一起，形成一种共同工作的符合体，使其能有效地承受拉力和剪力。在岩土锚固中通常将锚杆和锚索统称为锚杆。

最早使用锚杆的是1911年美国矿山巷道支护中利用的岩石锚杆，1918年西利西安矿山开始使用锚索支护，1934年舍尔法坝采用了预应力锚杆（索），目前各类岩石锚杆已达数百种之多，并且许多国家和地区先后都制定了锚杆规范或推荐性标准。我国在20世纪50年代开始应用岩石锚杆，60年代开始大量采用锚固技术，特别是在我国矿山巷道、铁路隧道、公路隧道、排水遂洞等地下工程中大量采用普通粘结型锚杆与喷射混凝土支护。近年来随着高速公路的迅猛发展，在公路边坡、大型滑坡治理中更多采用预应力锚索加固技术。岩土锚固技术几乎遍及土木工程的各个领域，如边坡、基坑、隧道、坝体、码头、船闸、桥梁等。
