桥梁养护管理安全培训课件
桥梁养护管理安全培训课件
桥梁作为交通运输的重要组成部分，承担着承载车辆和行人的重要任务。然而，由于长期使用和自然环境的影响，桥梁会出现各种各样的问题，如裂缝、腐蚀和结构破损等。为了确保桥梁的安全运行和延长使用寿命，养护管理是必不可少的。本文将介绍桥梁养护管理的重要性以及相关的安全培训课件。
一、桥梁养护管理的重要性
桥梁养护管理是指通过定期检查、维护和修复等手段，保持桥梁的正常运行状态，防止事故发生和确保通行安全。桥梁养护管理的重要性体现在以下几个方面：
1.保障交通安全：桥梁是车辆和行人通行的重要通道，如果桥梁出现问题，如坍塌或结构破损，将会对交通安全造成严重威胁。通过养护管理，可以及时发现和修复桥梁存在的问题，确保交通的畅通和安全。
2.延长使用寿命：桥梁是一项巨大的投资，为了保护这项投资，延长桥梁的使用寿命非常重要。通过定期的养护管理，可以及时发现和修复桥梁的问题，防止问题进一步扩大，延长桥梁的使用寿命。
3.提高经济效益：桥梁的正常运行对于经济发展至关重要。如果桥梁出现问题导致交通中断，将会给经济带来严重影响。通过养护管理，可以减少桥梁的故障率，保持交通的正常运行，提高经济效益。
二、桥梁养护管理的内容
桥梁养护管理包括以下几个方面的内容：
1.定期巡检：定期巡检是桥梁养护管理的基础工作。通过巡检，可以及时发现桥梁存在的问题，如裂缝、腐蚀和结构破损等。巡检人员需要具备一定的专业知识和技能，能够准确判断桥梁的安全状况，并提出相应的处理措施。
2.维护和修复：根据巡检结果，对桥梁进行维护和修复是桥梁养护管理的重要环节。维护和修复工作包括清理桥面、修复裂缝和腐蚀等，需要专业的工作人员进行操作。在维护和修复过程中，需要注意安全措施，确保工作人员的安全。
3.强化管理：桥梁养护管理还需要强化管理，包括制定桥梁养护管理规范、建立档案管理体系等。强化管理可以提高养护管理的效率和质量，确保桥梁的安全运行。

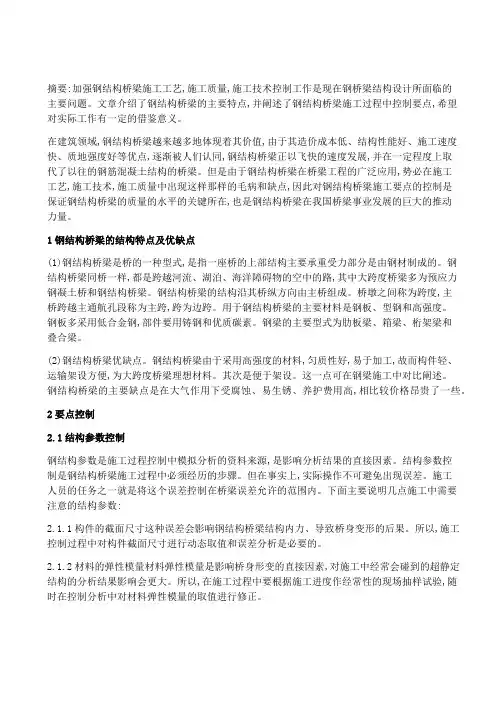

摘要:加强钢结构桥梁施工工艺,施工质量,施工技术控制工作是现在钢桥梁结构设计所面临的主要问题。文章介绍了钢结构桥梁的主要特点,并阐述了钢结构桥梁施工过程中控制要点,希望对实际工作有一定的借鉴意义。
在建筑领域,钢结构桥梁越来越多地体现着其价值,由于其造价成本低、结构性能好、施工速度快、质地强度好等优点,逐渐被人们认同,钢结构桥梁正以飞快的速度发展,并在一定程度上取代了以往的钢筋混凝土结构的桥梁。但是由于钢结构桥梁在桥梁工程的广泛应用,势必在施工工艺,施工技术,施工质量中出现这样那样的毛病和缺点,因此对钢结构桥梁施工要点的控制是保证钢结构桥梁的质量的水平的关键所在,也是钢结构桥梁在我国桥梁事业发展的巨大的推动力量。
1钢结构桥梁的结构特点及优缺点
(1)钢结构桥梁是桥的一种型式,是指一座桥的上部结构主要承重受力部分是由钢材制成的。钢结构桥梁同桥一样,都是跨越河流、湖泊、海洋障碍物的空中的路,其中大跨度桥梁多为预应力钢凝土桥和钢结构桥梁。钢结构桥梁的结构沿其桥纵方向由主桥组成。桥墩之间称为跨度,主桥跨越主通航孔段称为主跨,跨为边跨。用于钢结构桥梁的主要材料是钢板、型钢和高强度。钢板多采用低合金钢,部件要用铸钢和优质碳素。钢梁的主要型式为肋板梁、箱梁、桁架梁和叠合梁。
(2)钢结构桥梁优缺点。钢结构桥梁由于采用高强度的材料,匀质性好,易于加工,故而构件轻、运输架设方便,为大跨度桥梁理想材料。其次是便于架设。这一点可在钢梁施工中对比阐述。钢结构桥梁的主要缺点是在大气作用下受腐蚀、易生锈、养护费用高,相比较价格昂贵了一些。
2要点控制
2.1结构参数控制
钢结构参数是施工过程控制中模拟分析的资料来源,是影响分析结果的直接因素。结构参数控制是钢结构桥梁施工过程中必须经历的步骤。但在事实上,实际操作不可避免出现误差。施工人员的任务之一就是将这个误差控制在桥梁误差允许的范围内。下面主要说明几点施工中需要注意的结构参数:
序号控制要点控制标准备注1孔的中心位置（mm)群桩：100；单排桩：502孔径(mm)不小于设计桩径3孔深摩擦桩：不小于设计规定；支承桩：比设计深度超深不小于50mm4倾斜度钻孔：小于1%；挖孔：小于0.5%5沉淀厚度(mm)摩擦桩：符合设计要求，当设计无要求时，对于直径≤1.5m的桩，≤300mm;对桩径>1.5m或桩长>40m或土质较差的桩，≤500mm支承桩：不大于设计规定6清孔后泥浆指标相对密度：1.03～1.10；粘度：17～20Pa·s；含砂率：<2%；胶体率：>98%7主筋间距（mm)±108箍筋间距（mm)±209骨架外径（mm)±1010骨架倾斜度±0.5%11骨架保护层厚度（mm)±2012骨架中心平面位置（mm)2013骨架顶端高程（mm)±2014骨架底面高程（mm)±5015水下灌注首批混凝土应满足导管埋深≥1.0m桥梁工程质量控制要点施工工序
桩基施工钻、挖孔
钢筋骨架制作和安装
注16水下混凝土正常灌注导管埋深2～6m17灌注桩顶标高高出设计高度0.5～1.0m18桩头凿除残余桩头应无松散层，且桩顶标高达到设计要求19受力钢筋顺长度方向加工后的全长（mm)±1020弯起钢筋各部分尺寸（mm)±2021箍筋、螺旋筋各部分尺寸（mm)±522网的长、宽（mm)±1023网眼的尺寸（mm)±1024网眼的对角线差（mm)1025骨架的宽及高（mm)±526骨架的长（mm)±1027箍筋间距（mm)0，-2028两排以上受力钢筋排距（mm)±529梁、板、拱肋同排受力钢筋间距（mm)±1030基础、锚碇、墩台、柱同排受力钢筋间距（mm)±2031灌注桩受力钢筋间距（mm)±2032箍筋、横向水平钢筋、螺旋筋间距（mm)0，-20混凝土灌注
钢筋工程钢筋加工
焊接网和钢筋骨架
允许偏差33钢筋骨架长（mm)±1034钢筋骨架宽、高或直径（mm)±535弯起钢筋位置（mm)±2036柱梁拱肋保护层厚度（mm)±537基础、锚碇、墩台保护层厚度（mm)±1038板保护层厚度（mm)±339木模板长度和宽度（mm)±540不刨光木模板相邻两半表面高低差（mm)341刨光木模板相邻两板高低差（mm)142刨光平板木模板表面最大局部不平（mm)343不刨光平板木模板表面最大局部不平（mm)544拼合板中木板间的缝隙宽度（mm)245木模板支架、拱架尺寸（mm)±546木模板榫槽嵌接密度（mm)247长和高（mm)0，-1模板、支架拱架工程木模板制作
1 桥梁施工质量控制点
一.桩基施工
1.工艺流程图
各项施工准备工作
定桩位
埋设护筒
钻机就位
成孔
下放钢筋笼
下导管
灌注砼
导管起卸
拔护筒 排浆
孔口回填 分选泥浆
废浆渣排弃 建泥浆池
钢筋笼制作 制备泥浆 2 2.质量验收规范标准
钢筋笼质量验收标准(mm)
项目 序号 检查项目 允许偏差或允许值
主控项目 1 主筋间距 ±10
2 长度 ±100
一般项目 1 钢筋材质检验 满足设计及规范要求
2 箍筋间距 ±20
3 直径 ±10
混凝土灌注桩质量验收标准(mm)
项目 序号 检查项目 允许偏差或允许值
主控项目 1 桩位 100
2 孔深 比设计孔深大50以上
3 桩体质量检验 根据基桩检测技术规范
4 混凝土强度 满足设计要求
5 承载力 根据基桩检测技术规范
一般项目 1 垂直度 <1%
2 桩径 不小于设计桩径
3 清孔后泥浆比重 1.03-1.1
4 沉渣厚度 ≤50
5 混凝土塌落度 180-220
6 钢筋笼安装深度 ±100
7 混凝土充盈系数 大于1,小于1.3
8 桩顶标高 ±50 3 3.工序质量控制要点及要求
①埋设护筒质量控制：埋设护筒时，护筒中心轴线对正测定的桩位中心，严格保持护筒的垂直度。护筒固定在正确位置后，护筒周边进行夯实，以保证其垂直度及防止泥浆流失及位移、掉落。护筒上口应绑扎木方对称吊紧，防止下窜。所用钢护筒大小要求至少比设计桩径大20cm才可进行施钻，冲击钻钢护筒至少比设计桩径大40cm，钢护筒偏差在10cm范围内才可钻进。
②钻机就位质量控制：钻机就位前，须将路基垫平填实，钻机按指定位置就位，并须在技术人员指导下，调整钻杆的角度。钻机安装就位之后，应精心调平，确保施工中不发生倾斜、移位。
③钻进成孔过程质量控制：在施工不同区段的第一根桩时，钻机要慢速运转，掌握地层对钻机的影响情况，以确定在该地层条件下的钻进参数。在钻进过程中，不可进尺太快，由于采取泥浆护壁，因此，要给一定的护壁时间。在钻进过程中，一定要保持泥浆面，不得低于护筒顶40cm。在提钻时，须及时向孔内补浆，以保证泥浆高度。在钻进过程中，要经常检查钻斗尺寸。（可根据试钻情况决定其大小）。施工过程中如发现地质情况与原钻探资料不符应立即通知技术部门及时处理。
