弦振动的实验报告

弦振动特性实验报告

1. 实验目的

通过实验，研究弦振动的基本特性，包括谐波产生、频率与长度、质点线密度的关系，以及波的传播速度与张力的关系。

2. 实验装置和材料

- 弦振动装置

- 引线

- 引力滑块

- 弯曲放大器

- 定标尺

- 振动发生器

- 弦

3. 实验原理

弦的振动属于机械波的一种，是通过弦上质点的振动传递的。当弦的一端被激发产生振动后，振动将以机械波的形式沿着弦传播。

3.1 谐波产生

在实验中，激发弦振动的常用方法是通过振动发生器，将正弦波信号传递给弦。由于弦上的质点受到激励，产生往返运动，形成谐振波。

3.2 频率与长度关系

当弦的一端固定时，弦的长度可以影响波的频率。根据弦的固定端和自由端来计算，可以得到以下公式：

v = \frac{f \lambda}{T} = 2fL 其中，v为波的传播速度，f为频率，\lambda为波长，T为张力，L为弦长。

3.3 质点线密度与频率关系

质点线密度是指单位长度的弦所带有的质量。一般情况下，质点线密度越大的弦，其频率越低。根据公式可以得到：

f = \frac{1}{2L}\sqrt{\frac{T}{\mu}}

其中，\mu为质点线密度。

3.4 波的传播速度与张力关系

当弦的长度和质点线密度一定时，可以通过调节弦的张力来改变波的传播速度。根据公式可以得到：

v = \sqrt{\frac{T}{\mu}}

4. 实验步骤

4.1 实验准备

- 将弦振动装置固定在实验台上，并确保稳定和水平。

- 将弦挂在装置上，并且用定标尺测量弦的长度L。

- 调节振动发生器的频率为较低的值。

- 将引力滑块放在适当的位置，使其激起弦振动。

- 调节振动发生器的振幅和频率，使弦产生明显的振动。

4.2 测量波的频率和长度

- 测量弦的长度L。

- 调节振动发生器的频率，使弦产生稳定的波形。

- 使用弯曲放大器，将弦上波的振动放大，方便观测。

- 使用定标尺，测量波的波长\lambda，注意使用两个节点之间的距离测量。 4.3 测量质点线密度与频率关系

弦振动的实验报告

弦振动的实验报告

引言

弦振动是物理学中的一个经典现象，也是许多实验室中常见的实验项目之一。通过对弦的振动进行观察和测量，可以深入了解波动和振动的基本特性。本实验报告旨在介绍弦振动实验的步骤、观察结果以及对结果的分析和解释。

实验目的

本实验的主要目的是研究弦振动的基本特性，包括频率、振幅和波长之间的关系。通过实验，我们将验证弦振动的频率与弦长、张力以及弦的线密度之间的关系，并探究弦振动的谐振现象。

实验装置和材料

1. 弦：使用一根细长的弹性绳或钢丝，确保其能够产生明显的振动。

2. 张力装置：使用两个固定的支架，将弦固定在适当的张力下。

3. 振动源：使用一个手柄或者电动机激发弦的振动。

4. 频率计：用于测量弦振动的频率。

5. 尺子：用于测量弦的长度。

6. 夹子：用于调整弦的张力。

实验步骤

1. 将弦固定在张力装置上，并调整张力，使弦保持适度的紧绷状态。

2. 用尺子测量弦的长度，并记录下来。

3. 使用振动源激发弦的振动，注意保持振动的幅度适中。

4. 使用频率计测量弦振动的频率，并记录下来。 5. 重复上述步骤，分别改变弦的长度和张力，并记录相应的频率。

实验结果

在进行弦振动实验时，我们记录了不同弦长和不同张力下的振动频率。通过对实验数据的分析，我们得到了以下结果：

1. 弦长与频率的关系：在保持张力和振动幅度不变的情况下，我们发现弦长与频率之间存在着线性关系。当弦长增加时，频率减小；当弦长减小时，频率增大。

2. 张力与频率的关系：在保持弦长和振动幅度不变的情况下，我们发现张力与频率之间也存在着线性关系。当张力增大时，频率增大；当张力减小时，频率减小。

3. 弦振动的谐振现象：我们观察到，在特定的弦长和张力下，弦能够产生谐振现象。谐振是指弦振动的频率与其固有频率完全匹配的现象，此时振动幅度最大。

结果分析与解释

根据实验结果，我们可以得出以下分析和解释：

1. 弦长与频率的关系：弦振动的频率与其长度之间存在线性关系，这符合弦振动的基本原理。较长的弦需要更长的时间来完成一个完整的振动周期，因此其频率较低；而较短的弦则需要更短的时间来完成一个振动周期，因此其频率较高。

弦振动实验报告

实验目的：

通过实验，观察弦的振动规律，了解弦的振动特性，并掌握测量弦的振动频率和波长的方法。

实验仪器和材料：

1.弦振动装置。

2.频率计。

3.定尺。

4.拉力计。

5.弦。

实验原理：

当弦被扰动后，弦上的每一点都做简谐振动，形成驻波。弦的振动频率和波长与弦的材料、长度、张力和线密度有关。振动频率与波长的关系由弦的特性决定。

实验步骤：

1.调整弦振动装置，使其保持稳定状态。

2.用定尺测量弦的长度L，并记录。

3.用拉力计测量弦的张力F，并记录。

4.用频率计测量弦的振动频率f，并记录。

5.根据实验数据计算弦的线密度μ。 6.根据实验数据计算弦的振动波长λ。

实验数据记录：

弦的长度L=50cm。

弦的张力F=10N。

弦的振动频率f=100Hz。

实验结果分析：

根据实验数据计算得到弦的线密度μ=0.02kg/m。

根据实验数据计算得到弦的振动波长λ=2m。

实验结论：

通过本次实验，我们观察到了弦的振动规律，了解了弦的振动特性。我们掌握了测量弦的振动频率和波长的方法，并通过实验数据计算得到了弦的线密度和振动波长。实验结果表明，弦的振动频率和波长与弦的材料、长度、张力和线密度有密切关系。这些结论对于我们进一步研究弦的振动特性具有重要的指导意义。

实验存在的问题和改进方案：

在本次实验中，我们发现了一些问题，如实验装置的稳定性有待提高，实验数据的精确度有待提高等。为了改进这些问题，我们可以采取一些措施，如加强实验装置的固定，提高测量仪器的精确度等。

总结：

本次实验使我们更加深入地了解了弦的振动规律，掌握了测量弦的振动频率和波长的方法，提高了我们的实验操作能力和数据处理能力。希望通过不断的实验实践，我们能够进一步加深对弦振动特性的理解，为相关领域的研究和应用奠定坚实的基础。

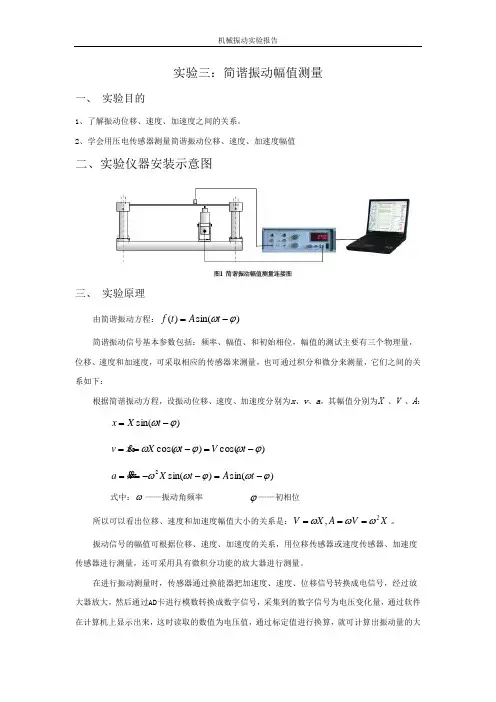

机械振动实验报告

实验三：简谐振动幅值测量

一、 实验目的

1、了解振动位移、速度、加速度之间的关系。

2、学会用压电传感器测量简谐振动位移、速度、加速度幅值

二、实验仪器安装示意图

三、 实验原理

由简谐振动方程：)sin()(tAtf

简谐振动信号基本参数包括：频率、幅值、和初始相位，幅值的测试主要有三个物理量，位移、速度和加速度，可采取相应的传感器来测量，也可通过积分和微分来测量，它们之间的关系如下：

根据简谐振动方程，设振动位移、速度、加速度分别为x、v、a，其幅值分别为X 、V 、A：

)sin(tXx

)cos()cos(tVtXxv

)sin()sin(2tAtXxa

式中：——振动角频率 ——初相位

所以可以看出位移、速度和加速度幅值大小的关系是：XVAXV2,。

振动信号的幅值可根据位移、速度、加速度的关系，用位移传感器或速度传感器、加速度传感器进行测量，还可采用具有微积分功能的放大器进行测量。

在进行振动测量时，传感器通过换能器把加速度、速度、位移信号转换成电信号，经过放大器放大，然后通过AD卡进行模数转换成数字信号，采集到的数字信号为电压变化量，通过软件在计算机上显示出来，这时读取的数值为电压值，通过标定值进行换算，就可计算出振动量的大机械振动实验报告

小。

DASP软件参数设置中的标定

通过示波调整好仪器的状态（如传感器档位、放大器增益、是否积分以及程控放大倍数等）后，要在DASP参数设置表中输入各通道的工程单位和标定值。工程单位随传感器类型而定，或加速度单位，或速度单位，或位移单位等等。

传感器灵敏度为KCH（PC/U）（PC/U 表示每个工程单位输出多少PC的电荷，如是力，而且参数表中工程单位设为牛顿N，则此处为PC/N；如是加速度，而且参数表中工程单位设为m/s2，则此处为PC/m/s2）；
