建筑物沉降观测记录

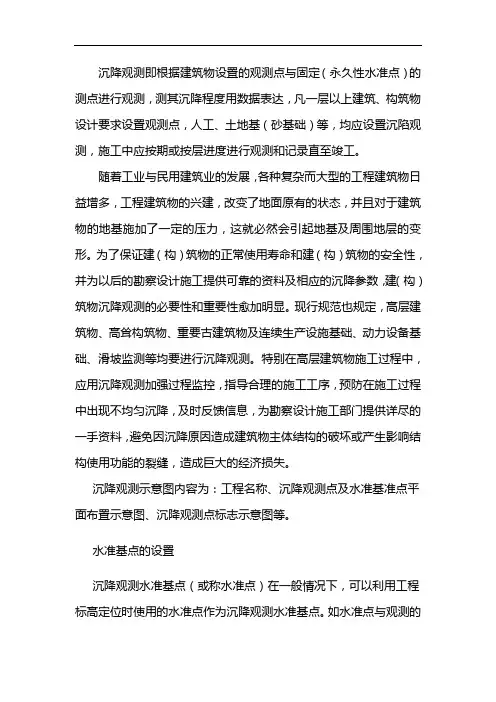

沉降观测即根据建筑物设置的观测点与固定（永久性水准点）的测点进行观测，测其沉降程度用数据表达，凡一层以上建筑、构筑物设计要求设置观测点，人工、土地基（砂基础）等，均应设置沉陷观测，施工中应按期或按层进度进行观测和记录直至竣工。

随着工业与民用建筑业的发展，各种复杂而大型的工程建筑物日益增多，工程建筑物的兴建，改变了地面原有的状态，并且对于建筑物的地基施加了一定的压力，这就必然会引起地基及周围地层的变形。为了保证建（构）筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。特别在高层建筑物施工过程中，应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息，为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。

沉降观测示意图内容为：工程名称、沉降观测点及水准基准点平面布置示意图、沉降观测点标志示意图等。

水准基点的设置

沉降观测水准基点（或称水准点）在一般情况下，可以利用工程标高定位时使用的水准点作为沉降观测水准基点。如水准点与观测的

距离过大，为保证观测的精度，应在建筑物或构造物附近，另行埋设水准基点。

建筑物和构筑物沉降观测的每一区域，必须有足够数量的水准点，按《工程测量规范》（GB50026-2007）规定并不得少于3个。水准点应考虑永久使用，埋设坚固（不应埋设在道路、仓库、河岸、新填土、将建设或堆料的地方以及受震动影响的范围内），与被观测的建筑物和构筑物的间距为30～50m，水准点帽头宜用铜或不锈钢制成，如用普通钢代替，应注意防锈。水准点埋设须在基坑开挖前15天完成。

水准基点可按实际要求，采用深埋式和浅埋式两种，但每一观测区域内，至少应设置一个深埋式水准点。

第

次

第

次

第

次

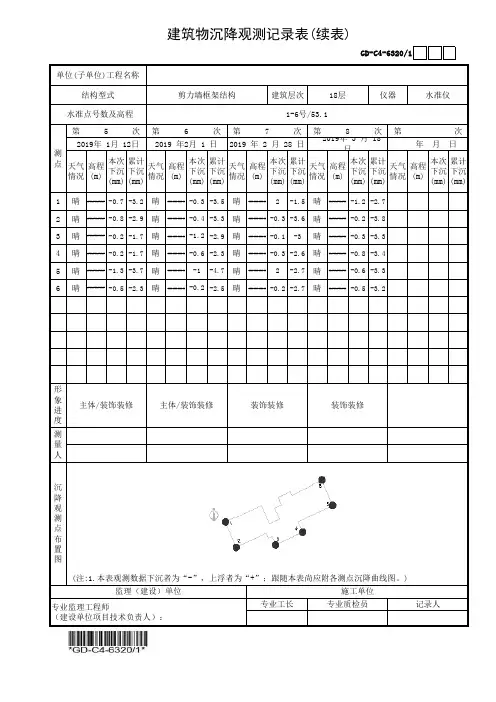

第次第1晴-0.7-3.2晴#######-3.5晴#######2-1.5晴#######-1.2-2.72晴-0.8-2.9晴#######-3.3晴#######-0.3-3.6晴#######-0.2-3.83晴-0.2-1.7晴#######-2.9晴#######-0.1-3晴#######-0.3-3.34晴-0.2-1.7晴#######-2.3晴#######-0.3-2.6晴#######-0.8-3.45晴-1.3-3.7晴#######-4.7晴#######2-2.7晴#######-0.6-3.36晴-0.5-2.3晴#######-2.5晴#######-0.2-2.7晴#######-0.5-3.2

装饰装修装饰装修高程(m)本次下沉(mm)天气情况高程(m)本次下沉(mm)累计下沉(mm)

主体/装饰装修主体/装饰装修本次下沉(mm)累计下沉(mm)天气情况高程(m)本次下沉(mm)累计下沉(mm)累计下沉(mm)天气情况高程(m)累计下沉(mm)天气情况高程(m)

测点

形象进度测量人沉降观测点布置图天气情况本次下沉(mm)

(注:1.本表观测数据下沉者为“-”，上浮者为“+”；跟随本表尚应附各测点沉降曲线图。)监理（建设）单位施工单位专业工长专业质检员记录人专业监理工程师（建设单位项目技术负责人）：#######-0.2#######-0.6#######-1#######-0.4#######-1.2 2019年 1月 12日2019 年2月 1 日2019 年 2 月 28 日 2019年 3 月 18日 年 月 日#######-0.3水准仪 水准点号数及高程1-6号/53.15678次建筑物沉降观测记录表(续表)GD-C4-6320/1单位(子单位)工程名称结构型式剪力墙框架结构建筑层次18层仪器

建筑物沉降观测记录

一、引言

建筑物沉降是指由于地下土壤的压缩或沉积、荷载作用等原因，建筑物在竖直方向上发生下沉变形。沉降是建筑物工程中一个重要的技术问题，特别是对于高层建筑和重要设施，沉降观测是必不可少的工作。本文将对建筑物进行沉降观测并进行记录和分析。

二、沉降观测设备和方法

1.观测设备

本次沉降观测使用的设备包括测沉点、测墩、水准仪、测斜仪等。其中，测沉点用于测量建筑物的沉降情况，测墩用于测量地表的沉降情况，水准仪用于测量建筑物的高程变化，测斜仪用于测量建筑物倾斜情况。

2.观测方法

沉降观测分为两个阶段进行。第一阶段是基准期观测，即在建筑物完工后，对建筑物进行首次观测，确定建筑物的初始沉降情况。第二阶段是日常观测，即在建筑物使用期间，定期对建筑物进行观测，监测沉降的变化情况。

三、观测数据记录与分析

1.基准期观测数据

在基准期观测中，我们选取了不同位置的测沉点和测墩进行观测。观测周期为每个月一次，观测时间为1年。观测数据如下表所示：

观测点 ， 观测时间（月） ， 沉降值（mm） --------，----------------，--------------

A，0，0

B，0，0

C，0，0

D，0，0

E，0，0

注：观测点A、B、C、D、E分别代表不同的测沉点。

通过对基准期观测数据的分析，我们可以得出以下结论：

a)建筑物在基准期观测范围内未出现明显的沉降情况，表明建筑物在初始阶段的沉降较小。

2.日常观测数据

在日常观测中，我们每季度对建筑物进行一次观测，观测数据如下表所示：

观测点 ， 观测时间（季度） ， 沉降值（mm）

--------，------------------，--------------

A，1，2

B，1，1

C，1，3

D，1，2 E，1，1

A，2，4

B，2，3

C，2，6

D，2，5

E，2，3

A，3，6

B，3，5

C，3，9

D，3，8

第 1 页 共 5 页 建筑物沉降观测记录

根据设计要求和规范规定，凡需进行沉降观测的工程，应由建设单位委托有资质的测量单位编制观测方案，并进行施工过程中及竣工后的沉降观测工作。

建筑物沉降观测点的布置，应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。点位宜选设在下列位置：

1. 建筑物的四角、大转角处、沿外墙每隔 10-15m 或每隔 2-3 根柱上；

2. 高低层建筑物、新旧建筑物、纵横墙等交接处的两侧；

3. 变形缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处、扩填挖方分界处；

4. 宽度大于等于 15m 或小于 15m 而地基复杂以及膨胀土地区建筑物，在承重内墙中部设内墙点；

5、邻近堆置重物处、受振动的显著影响的部位及基础下的暗浜（沟）处；

6. 框架结构建筑物的每个或部分柱基上或沿纵横轴线设点；

7. 片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位；

8. 重型设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧；

9. 电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物沿周边在与基础轴线相交的对称位置上布点，点数不少于 4 个。

沉降观测的周期和观测时间，可按下列要求并结合具体情况确定：

现在有些工程图纸设计要求基础筏板完成后进行第一次观测，拿到图之后一定把这个地方看好。

1. 建筑物施工阶段的观测，应随施工进度及时进行。一般建筑，可在基础完工后或地下室砌完后开始观测，大型、高层建筑，可在基础垫层或基础底部完成后开始观测。观测次数与间隔时间应视地基与加荷情况而定。民用建筑每加高 1-5 层（砖混结构每加高一层）应观测一次；工业建筑可按不同施工阶段（如回填基坑、安装柱子和屋架、砌筑墙体、设备安装等）分别进行观测。不同施工荷载阶段分别进行观测，如建筑物均匀增高，应至少在增加荷载的 25%、50%、75%和 100%时各测一次。施工过程中如暂时停工，在停工时及重新开工时应观测一次。停工期间，可每隔 2-3 月观测一次。整个施工期间的观测次数不得少于 4 次；工
