高压开关拆除与安装施工方案

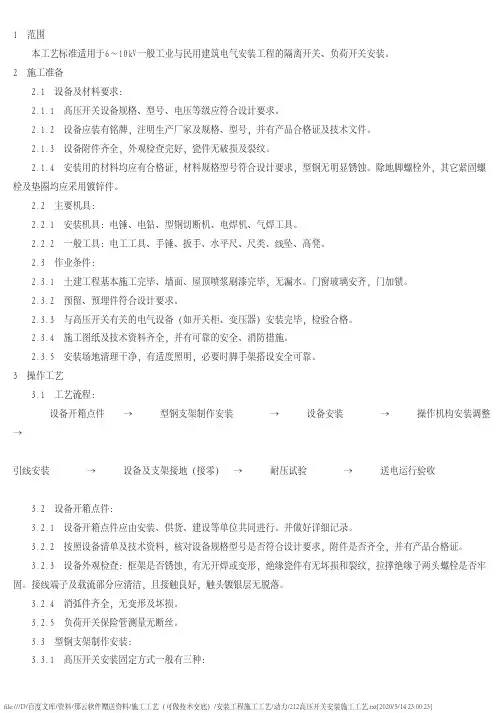

file:///D/百度文库/资料/那云软件赠送资料/施工工艺（可做技术交底）/安装工程施工工艺/动力/212高压开关安装施工工艺.txt[2020/5/14 23:00:23]1 范围

本工艺标准适用于6～10kV一般工业与民用建筑电气安装工程的隔离开关、负荷开关安装。

2 施工准备

2.1 设备及材料要求：

2.1.1 高压开关设备规格、型号、电压等级应符合设计要求。

2.1.2 设备应装有铭牌，注明生产厂家及规格、型号，并有产品合格证及技术文件。

2.1.3 设备附件齐全，外观检查完好，瓷件无破损及裂纹。

2.1.4 安装用的材料均应有合格证，材料规格型号符合设计要求，型钢无明显锈蚀。除地脚螺栓外，其它紧固螺

栓及垫圈均应采用镀锌件。

2.2 主要机具：

2.2.1 安装机具：电锤、电钻、型钢切断机、电焊机、气焊工具。

2.2.2 一般工具：电工工具、手锤、扳手、水平尺、尺类、线坠、高凳。

2.3 作业条件：

2.3.1 土建工程基本施工完毕、墙面、屋顶喷浆刷漆完毕，无漏水。门窗玻璃安齐，门加锁。

2.3.2 预留、预埋件符合设计要求。

2.3.3 与高压开关有关的电气设备（如开关柜、变压器）安装完毕，检验合格。

2.3.4 施工图纸及技术资料齐全，并有可靠的安全、消防措施。

2.3.5 安装场地清理干净，有适度照明，必要时脚手架搭设安全可靠。

3 操作工艺

3.1 工艺流程：

设备开箱点件 → 型钢支架制作安装 → 设备安装 → 操作机构安装调整 →

引线安装 → 设备及支架接地（接零） → 耐压试验 → 送电运行验收

3.2 设备开箱点件：

3.2.1 设备开箱点件应由安装、供货、建设等单位共同进行。并做好详细记录。

3.2.2 按照设备清单及技术资料，核对设备规格型号是否符合设计要求，附件是否齐全，并有产品合格证。

3.2.3 设备外观检查：框架是否锈蚀，有无开焊或变形，绝缘瓷件有无坏损和裂纹，拉撑绝缘子两头螺栓是否牢

大唐双鸭山热电有限公司2X200MW锅炉烟气脱硝改造工程

高压开关柜改造施工方案

编 写：

审 核：

批 准：

凯天环保科技股份有限公司双鸭山脱硝改造项目部

2015年03月27日目 录

1.工程概况和工程量 ..............................................................

1.1工程概况 .................................................................

1.2工程量和工期 .............................................................

2.编制依据 ......................................................................

3．作业前的条件和准备 ...........................................................

3.1 技术准备 ................................................................

3.2作业人员配置、资格 .......................................................

3.3 作业工机具及仪器仪表 ....................................................

3.4材料和设备 ...............................................................

3.5安全器具 .................................................................

高压开关柜改造安装施工方案

The document was finally revised on 2021

大唐双鸭山热电有限公司2X200MW锅炉烟气脱硝改造工程

高压开关柜改造施工方案

编 写：

审 核：

批 准：

凯天环保科技股份有限公司双鸭山脱硝改造项目部

2015年03月27日 目 录

1.工程概况和工程量

工程概况

大唐双鸭山热电厂位于黑龙江省双鸭山市，电厂已经投产发电。在此环境下新增安装两台炉脱硝装置及配套设施。本烟气脱硝工程采用以液氨为还原剂的催化还原法（SCR），总平面布置的格局基本上是由工艺流程确定，脱硝工程区域划分为脱硝区域和氨制备区域，脱硝区域设备布置在1#机、2#机锅炉后，电除尘器前。主要建筑施工为反应区和氨区及道路平整及地面硬化，设备安装有脱硝钢结构、脱硝烟道、氨气空气混合器以及SCR反应器。氨制备区域主要设备有氨储存罐、卸料压缩机、氨稀释罐、氨蒸发槽、缓冲槽、污水池及污水泵。.

6KV电源; 新增引风机的电源分别从#1,#2炉6KV(ⅠA、ⅠB段，Ⅱ A、ⅡB段)的新增开关柜获取。

工程量和工期

1.2.1工程量

序号 设备材料名称 规格型号 数量 备注

1 高压开关柜 2套 /

2 / /

3 / /

4 / /

1.2.2施工工期

6KV高压开关柜改造需绝对工期需8天。

2.编制依据

序号 资 料 名 称 编 号 备 注

1 《电气装置安装工程 高压电器施工及验收规范》 GBJ147-90 /

2 《电业安全工作规程》（发电厂和变电所电气部分）

DL 408-91 /

3 《电力建设安全工作规程（变电所部分）》 /

4 《变电站安健环设施标准》 Q/CSG10001-2004 /

武钢耐火公司活性石灰窑改造工程（电气）

1

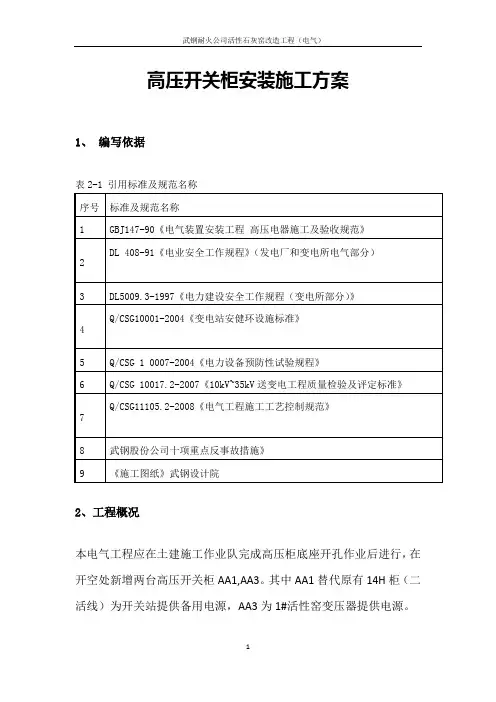

高压开关柜安装施工方案

1、 编写依据

表2-1 引用标准及规范名称

序号 标准及规范名称

1 GBJ147-90《电气装置安装工程 高压电器施工及验收规范》

2 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）

3 DL5009.3-1997《电力建设安全工作规程（变电所部分）》

4 Q/CSG10001-2004《变电站安健环设施标准》

5 Q/CSG 1 0007-2004《电力设备预防性试验规程》

6 Q/CSG 10017.2-2007《10kV~35kV送变电工程质量检验及评定标准》

7 Q/CSG11105.2-2008《电气工程施工工艺控制规范》

8 武钢股份公司十项重点反事故措施》

9 《施工图纸》武钢设计院

2、工程概况

本电气工程应在土建施工作业队完成高压柜底座开孔作业后进行，在开空处新增两台高压开关柜AA1,AA3。其中AA1替代原有14H柜（二活线）为开关站提供备用电源，AA3为1#活性窑变压器提供电源。

武钢耐火公司活性石灰窑改造工程（电气）

2

3、作业准备

3.1施工组织机构

项目经理：秦华斌 作业长：邓斌海 技术负责人：贾继亮

安全员负责人：邓斌海 施工负责人：毛又准

3.2人员配备

表4-1作业人员配备

工序名称 工作人数 负责人 监护人

施工前准备 4 毛又准、贾继亮 邓斌海

基础检查、开箱检查 4 毛又准、贾继亮 邓斌海

盘柜就位安装 6 毛又准、贾继亮 邓斌海

母线安装 断路器、刀闸调整 6 毛又准、贾继亮 邓斌海

注:作业人数根据具体工程量规模配备。

项目经理

施工负责人作业长 技术负责人 安全员 材料员

电气安装班组 资料员 武钢耐火公司活性石灰窑改造工程（电气）

3

3.2 工器具及仪器仪表配置

表4-2 主要工器具及仪器仪表配置
