地面花岗岩施工方案

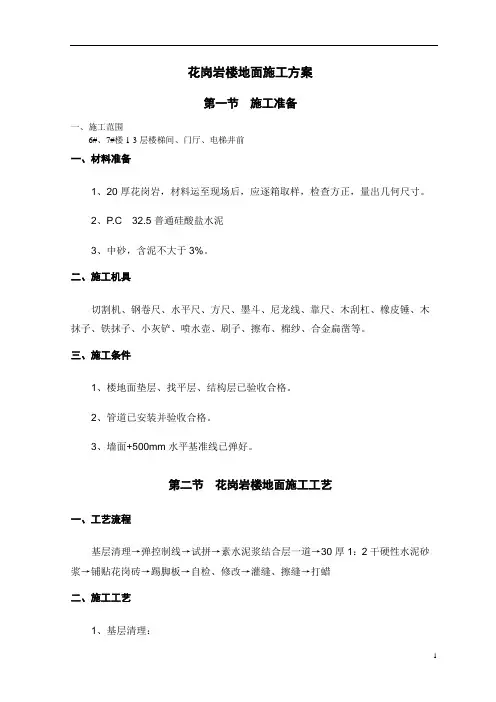

1 花岗岩楼地面施工方案

第一节 施工准备

一、施工范围

6#、7#楼1-3层楼梯间、门厅、电梯井前

一、材料准备

1、20厚花岗岩，材料运至现场后，应逐箱取样，检查方正，量出几何尺寸。

2、P.C 32.5普通硅酸盐水泥

3、中砂，含泥不大于3%。

二、施工机具

切割机、钢卷尺、水平尺、方尺、墨斗、尼龙线、靠尺、木刮杠、橡皮锤、木抹子、铁抹子、小灰铲、喷水壶、刷子、擦布、棉纱、合金扁凿等。

三、施工条件

1、楼地面垫层、找平层、结构层已验收合格。

2、管道已安装并验收合格。

3、墙面+500mm水平基准线已弹好。

第二节 花岗岩楼地面施工工艺

一、工艺流程

基层清理→弹控制线→试拼→素水泥浆结合层一道→30厚1：2干硬性水泥砂浆→铺贴花岗砖→踢脚板→自检、修改→灌缝、擦缝→打蜡

二、施工工艺

1、基层清理：

2 清除基层油垢、垃圾，并冲洗干净。

2、弹控制线

根据墙面水平基准线，在墙面弹出楼地面面层标高线和水泥砂浆结合层线。结合层厚度为20mm。据此，以控制结合层的厚度、面层平整度和标高。

3、铺水泥砂浆粘合层

先洒水湿润基层或基体，然后刷1：0.4~0.5素水泥浆一遍，随刷随铺干硬性水泥砂浆粘合层。从上往下摊铺，用木刮杠压实赶平，再用木抹子搓揉找平，铺完一梯结合层随即安装一梯面板，以防砂浆结硬。

4、铺板

（1）铺镶时，板块应预先浸湿晾干，拉通线，将板块跟线平稳铺下，用橡皮锤垫木块轻击，使砂浆振实，缝隙、平整满足要求后，揭开板块再浇上一层素水泥浆正式铺贴。轻轻锤击，找平找直。拉线检查不合要求时，应再揭开重铺。

（2）铺好一条，及时拉通线检查各项实指标是否符合要求。

5、灌缝、擦缝

板块铺完养护两昼夜后在缝隙内灌水泥浆、擦缝。水泥色浆按颜色要求，在白水泥中加入矿物颜料调制。灌缝1～２h后，再用棉纱醮色浆擦缝。尔后，用棉纱将板面灰浆擦拭干净，铺上湿锯末养护。三天内不得上人。

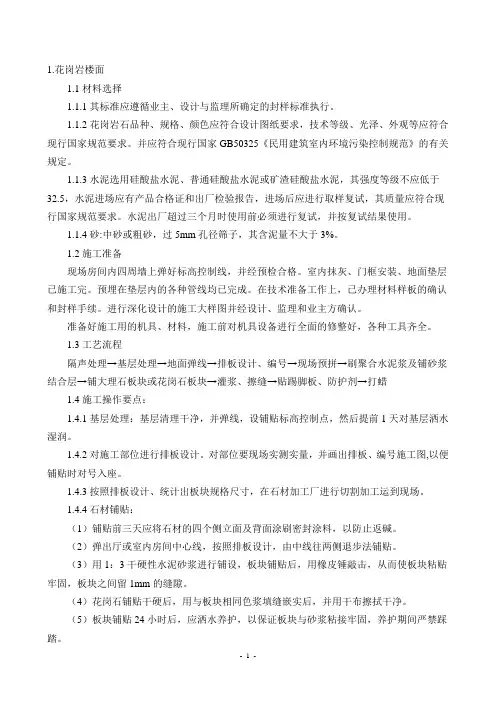

1.花岗岩楼面

1.1材料选择

1.1.1其标准应遵循业主、设计与监理所确定的封样标准执行。

1.1.2花岗岩石品种、规格、颜色应符合设计图纸要求，技术等级、光泽、外观等应符合现行国家规范要求。并应符合现行国家GB50325《民用建筑室内环境污染控制规范》的有关规定。

1.1.3水泥选用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，其强度等级不应低于32.5，水泥进场应有产品合格证和出厂检验报告，进场后应进行取样复试，其质量应符合现行国家规范要求。水泥出厂超过三个月时使用前必须进行复试，并按复试结果使用。

1.1.4砂:中砂或粗砂，过5mm孔径筛子，其含泥量不大于3%。

1.2施工准备

现场房间内四周墙上弹好标高控制线，并经预检合格。室内抹灰、门框安装、地面垫层已施工完。预埋在垫层内的各种管线均已完成。在技术准备工作上，已办理材料样板的确认和封样手续。进行深化设计的施工大样图并经设计、监理和业主方确认。

准备好施工用的机具、材料，施工前对机具设备进行全面的修整好，各种工具齐全。

1.3工艺流程

隔声处理→基层处理→地面弹线→排板设计、编号→现场预拼→刷聚合水泥浆及铺砂浆结合层→铺大理石板块或花岗石板块→灌浆、擦缝→贴踢脚板、防护剂→打蜡

1.4施工操作要点：

1.4.1基层处理：基层清理干净，并弹线，设铺贴标高控制点，然后提前1天对基层洒水湿润。

1.4.2对施工部位进行排板设计。对部位要现场实测实量，并画出排板、编号施工图,以便铺贴时对号入座。

1.4.3按照排板设计、统计出板块规格尺寸，在石材加工厂进行切割加工运到现场。

1.4.4石材铺贴：

（1）铺贴前三天应将石材的四个侧立面及背面涂刷密封涂料，以防止返碱。

（2）弹出厅或室内房间中心线，按照排板设计，由中线往两侧退步法铺贴。

（3）用1：3干硬性水泥砂浆进行铺设，板块铺贴后，用橡皮锤敲击，从而使板块粘贴牢固，板块之间留1mm的缝隙。

（4）花岗石铺贴干硬后，用与板块相同色浆填缝嵌实后，并用干布擦拭干净。

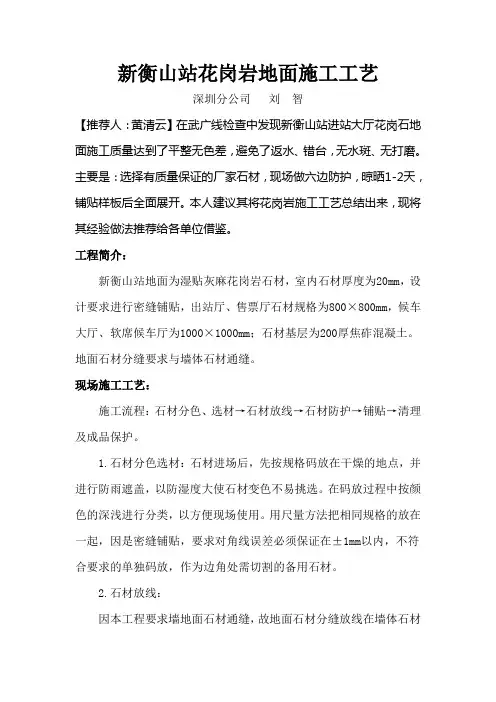

新衡山站花岗岩地面施工工艺

深圳分公司 刘 智

【推荐人：黄清云】在武广线检查中发现新衡山站进站大厅花岗石地面施工质量达到了平整无色差，避免了返水、错台，无水斑、无打磨。主要是：选择有质量保证的厂家石材，现场做六边防护，晾晒1-2天，铺贴样板后全面展开。本人建议其将花岗岩施工工艺总结出来，现将其经验做法推荐给各单位借鉴。

工程简介：

新衡山站地面为湿贴灰麻花岗岩石材，室内石材厚度为20mm，设计要求进行密缝铺贴，出站厅、售票厅石材规格为800×800mm，候车大厅、软席候车厅为1000×1000mm；石材基层为200厚焦砟混凝土。地面石材分缝要求与墙体石材通缝。

现场施工工艺：

施工流程：石材分色、选材→石材放线→石材防护→铺贴→清理及成品保护。

1.石材分色选材：石材进场后，先按规格码放在干燥的地点，并进行防雨遮盖，以防湿度大使石材变色不易挑选。在码放过程中按颜色的深浅进行分类，以方便现场使用。用尺量方法把相同规格的放在一起，因是密缝铺贴，要求对角线误差必须保证在±1mm以内，不符合要求的单独码放，作为边角处需切割的备用石材。

2.石材放线：

因本工程要求墙地面石材通缝，故地面石材分缝放线在墙体石材安装前结合墙体位置、门洞口位置进行统一安排，综合考虑各方面整体效果后再进行放线，其原则是：墙地面通缝；边角处不出现少于半块石材尺寸的边条；尽量与门洞口边线或门扇中线通线；与室外石材在门口处通缝且利于室外石材分缝等。按以上原则需先将现场结构位置进行精确测绘，通过图纸放样并经现场核对无误后方可开始放线。放线过程中及时做好定位及标高的标记，以便于使用及复核。

3.石材防护：

车站主要为人员流动、聚集较多的公共场所，且站房候车大厅多设在一层，因无其他污染，通常进行石材防护时选用防水型防护剂，以防止但此类地点地下水或潮气侵入石材使其变色，影响装修效果。在此必须强调，石材基层的处理尤其关键。新衡山站地面石材基层为结构底板、地面防水层、焦砟混凝土等。结构底板及防水层可以有效的阻断水源，抑制地下水、潮气向石材的渗透。焦砟混凝土施工完成后，由于其孔隙率较大，故而含水率较高，新衡山施工基层时正值当地旱季，地下水位处于较低点，气温高、空气相对干燥，利于基层的水分挥发。在对石材进行防护时要对包括侧边在内的六面均涂刷到位，不能漏刷，然后码放整齐，待干燥后方可使用。在基层施工完成后约一周时间开始铺贴石材。

花岗岩地面防腐施工方案

一、防腐构造：

1、花岗岩地坪防腐：

◇ 面层：花岗岩（500*500*80），防滑面，灌缝（宽5-7mm），3201

烯基树脂胶泥

◇ 结合层：厚8-12mm，3201乙烯基树脂砂浆

◇ 隔离层：二布三涂玻璃钢,烟囱脱硫防腐，3201乙烯基树脂

◇ 腻子修补：3201乙烯基树脂胶泥

◇ 底漆：一道,3201乙烯基树脂

◇ 混凝土基面处理

2、花岗岩墙裙/地脚防腐：

◇ 面层：花岗岩（600*400*20，500*180*80），挤缝（宽1-2mm），3201乙烯基树脂胶泥

◇ 结合层：厚8-12mm，3201乙烯基树脂砂浆

◇ 隔离层：二布三涂玻璃钢，3201乙烯基树脂

◇ 腻子修补：3201乙烯基树脂胶泥

◇ 底漆：一道,3201乙烯基树脂

◇ 混凝土基面处理

3、花岗岩地沟防腐：

◇ 盖板：与地沟配套 ◇ 面层：花岗岩（成型地沟），灌/挤缝（宽5-7mm），3201乙烯基树脂胶泥

◇ 结合层：厚8-12mm，3201乙烯基树脂砂浆

◇ 隔离层：二布三涂玻璃钢，3201乙烯基树脂

◇ 腻子修补：3201乙烯基树脂胶泥

◇

底漆：一道,3201乙烯基树脂

◇ 混凝土基面处理

二、施工步骤

1．基面检查及处理

（1）基面检查：根据国家标准GB50212-2002的相关条款对池体混凝土/水泥砂浆基面进行验收，主要包括：

目测混凝土基面，必须坚固、密实，无油脂，无空壳、起砂、裂缝、脱壳、蜂窝麻面等现象。基层的阴阳角宜做成圆角。

强度必须进行检测并符合设计要求，用小铁锤敲打基层，检查强度是否符合设计要求（无空鼓现象）。

池体基层经过常规养护后必须干燥，在深20mm厚度内含水率不大于6%（基层表面发白）。

表面平整度用2m直尺及楔形塞尺检查，允许偏差不大于2mm。

严禁有地下水渗漏、不均匀沉陷。混凝土底层必须有防水隔离层。

（2）基面处理 用凿口锤、铲子、角向砂轮机等工具，除去表面松软处和残留的水泥渣，打磨模板接缝，清扫除尘。
