冲压工作原理

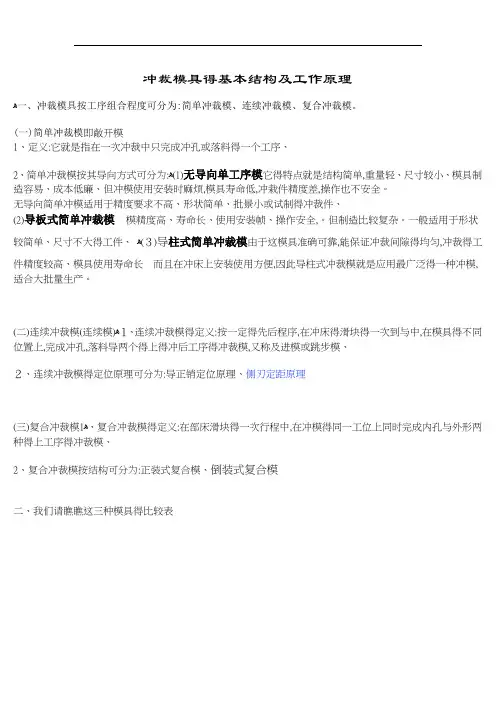

冲裁模具得基本结构及工作原理

ﻫ一、冲裁模具按工序组合程度可分为:简单冲裁模、连续冲裁模、复合冲裁模。

(一)简单冲裁模即敞开模

1、定义:它就是指在一次冲裁中只完成冲孔或落料得一个工序、

2、简单冲裁模按其导向方式可分为:ﻫ(1)无导向单工序模它得特点就是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉、但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。

无导向简单冲模适用于精度要求不高、形状简单、批景小或试制得冲裁件、

(2)导板式简单冲裁模 模精度高、寿命长、使用安装帧、操作安全,。但制造比较复杂。一般适用于形状较简单、尺寸不大得工件、 ﻫ(３)导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙得均匀,冲裁得工件精度较高、模具使用寿命长而且在冲床上安装使用方便,因此导柱式冲裁模就是应用最广泛得一种冲模,适合大批量生产。

(二)连续冲裁模(连续模)ﻫ １、连续冲裁模得定义:按一定得先后程序,在冲床得滑块得一次到与中,在模具得不同位置上,完成冲孔,落料导两个得上得冲后工序得冲裁模,又称及进模或跳步模、

２、连续冲裁模得定位原理可分为:导正销定位原理、侧刃定距原理

(三)复合冲裁模ﻫ 1、复合冲裁模得定义:在部床滑块得一次行程中,在冲模得同一工位上同时完成内孔与外形两种得上工序得冲裁模、

2、复合冲裁模按结构可分为:正装式复合模、倒装式复合模

二、我们请瞧瞧这三种模具得比较表

无导向单工序模

冲模得上模部分由模、凸模组成,通过模柄安装在冲床滑块上。下模部分由卸料板、导尺、。凹模、下模座、定位板组成,通过下模座安装在冲床工作台上、上模与下模没有直接导向关系,靠冲床导轨导向。

导板式简单冲裁模

上模部分主要由模柄、上模板、垫板、凸模固定板、凸模组成。下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。这种模具得特点就是上模通过。凸模利用导板上得孔迸行导向,导板兼作卸料板。工作时凸模始终不脱离导板.以保证模具导向精度。因而,要求使用得压力机行程不大于导板厚度。

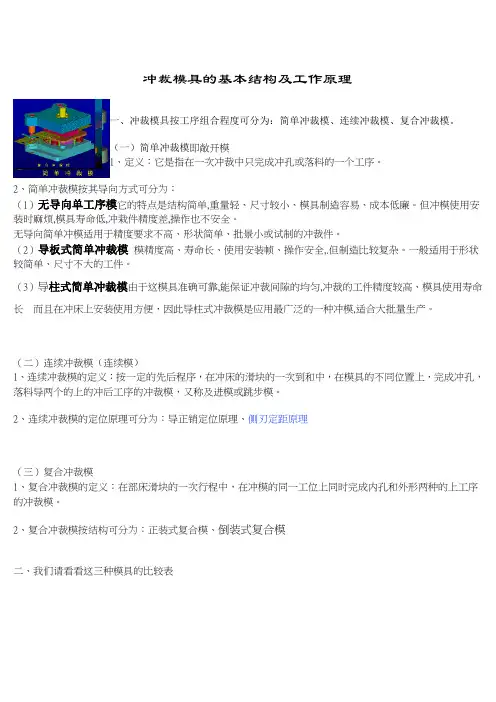

冲裁模具的基本结构及工作原理 一、冲裁模具按工序组合程度可分为：简单冲裁模、连续冲裁模、复合冲裁模。

（一）简单冲裁模即敞开模

1、定义：它是指在一次冲裁中只完成冲孔或落料的一个工序。

2、简单冲裁模按其导向方式可分为：

（1）无导向单工序模它的特点是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。

无导向简单冲模适用于精度要求不高、形状简单、批景小或试制的冲裁件。

（2）导板式简单冲裁模 模精度高、寿命长、使用安装帧、操作安全,.但制造比较复杂。一般适用于形状较简单、尺寸不大的工件。

（3）导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙的均匀,冲裁的工件精度较高、模具使用寿命长而且在冲床上安装使用方便，因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。

（二）连续冲裁模（连续模）

1、连续冲裁模的定义：按一定的先后程序，在冲床的滑块的一次到和中，在模具的不同位置上，完成冲孔，落料导两个的上的冲后工序的冲裁模，又称及进模或跳步模。

2、连续冲裁模的定位原理可分为：导正销定位原理、侧刃定距原理

（三）复合冲裁模

1、复合冲裁模的定义：在部床滑块的一次行程中，在冲模的同一工位上同时完成内孔和外形两种的上工序的冲裁模。

2、复合冲裁模按结构可分为：正装式复合模、倒装式复合模

二、我们请看看这三种模具的比较表 无导向单工序模

冲模的上模部分由模、凸模组成,通过模柄安装在冲床滑块上。下模部分由卸料板、导尺、.凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。上模与下模没有直接导向关系,靠冲床导轨导向。 导板式简单冲裁模

上模部分主要由模柄、上模板、垫板、凸模固定板、凸模组成。下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。这种模具的特点是上模通过.凸模利用导板上的孔迸行导向,导板兼作卸料板。工作时凸模始终不脱离导板.以保证模具导向精度。因而,要求使用的压力机行程不大于导板厚度。

冲压机的工作原理

冲压机是一种常用的金属加工设备，广泛应用于汽车、家电、电子、航空航天等行业。它通过对金属板材进行冲剪、冲孔、冲凸、冲凹等加工，将金属板材加工成所需的形状和尺寸。下面将详细介绍冲压机的工作原理。

冲压机主要由机架、滑块、工作台、模具等组成。工作时，金属板材被放置在工作台上，模具通过滑块的上下运动进行冲击。冲压机的工作原理主要包括以下几个方面：

1. 传动系统：冲压机的传动系统主要由电机、离合器、减速器和曲轴机构等组成。电机通过传动装置将动力传递给滑块，使其上下运动。离合器用于控制滑块的启停和运动速度。减速器则用于减小电机的转速，提高滑块的运动力。

2. 液压系统：冲压机的液压系统主要由油泵、油箱、液压缸和液压阀组成。油泵将液压油从油箱中抽取，通过液压阀调节液压油的流量和压力，驱动液压缸的活塞运动。液压系统能够提供较大的压力和力量，使得冲压机能够完成较大的冲击力。

3. 控制系统：冲压机的控制系统主要由电气控制柜、传感器和PLC程序控制器等组成。通过传感器检测滑块的位置和压力等参数，将信号传递给PLC程序控制器。PLC程序控制器根据预设的程序和参数，控制冲压机的运行状态和工作过程。

4. 模具系统：冲压机的模具系统是冲压加工的关键部分。模具通过上下运动的滑块对金属板材进行冲击，将其加工成所需的形状和尺寸。模具的设计和制造需要考虑到冲压加工的要求，包括冲孔位置、冲击力、模具材料等因素。

冲压机的工作过程如下：

1. 启动冲压机：将冲压机的电源接通，启动电机和液压系统。电机带动滑块通过传动装置上下运动，液压系统提供所需的压力和力量。 2. 调整模具：根据加工要求，选择合适的模具，并进行安装和调整。确保模具的位置和尺寸与金属板材的要求相符。

3. 放置金属板材：将待加工的金属板材放置在工作台上，并进行定位和固定。确保金属板材的位置准确，不会发生偏移或移动。

4. 进行冲击加工：根据预设的程序和参数，控制冲压机的运行。滑块通过模具对金属板材进行冲击，将其加工成所需的形状和尺寸。冲击过程中，液压系统提供所需的压力和力量。

冲压机的工作原理

冲压机是一种广泛应用于金属加工行业的机械设备，其工作原理是利用机械力将金属材料加工成所需形状的零件。下面将详细介绍冲压机的工作原理。

1. 原材料准备

在冲压机的工作过程中，需要准备好金属材料，通常使用的材料有钢板、铝板等。这些材料需要事先切割成适当的尺寸，以便在冲压机中进行加工。

2. 模具装配

冲压机的工作需要使用模具，模具是冲压机加工的关键工具。模具通常由上模和下模组成，上模固定在冲压机的上部，下模固定在冲压机的下部。模具的形状和尺寸根据所需的零件来设计和制造。

3. 材料进料

冲压机的工作过程中，原材料通过进料装置进入冲压机的工作区域。进料装置通常由送料器和辊道组成，可以将原材料准确地送入冲压机中。

4. 冲压过程

冲压机的工作过程中，上模和下模会通过机械力进行相对运动。上模向下运动时，会与下模接触，将原材料夹在两个模具之间。然后，冲压机会施加一定的力量，使上模对原材料进行冲击，使其按照模具的形状进行变形。冲压过程中，冲压机通常会进行多次冲击，以确保零件的形状和尺寸达到要求。

5. 空行过程

冲压机的工作过程中，通常会设置一个空行过程。在空行过程中，上模和下模之间没有原材料，冲压机只进行上下运动，以便清除模具和零件之间的残留物，确保下一次冲压过程的质量。 6. 退料

冲压机的工作过程完成后，需要将加工好的零件从冲压机中取出。通常使用退料装置将零件从下模中推出，然后通过传送带或其他方式将零件收集起来。

7. 整理和检验

加工好的零件需要进行整理和检验。整理是指将零件进行清洁和去除表面的毛刺等不良状况。检验是指对零件的尺寸、形状和质量进行检查，确保其符合要求。

以上就是冲压机的工作原理的详细介绍。冲压机通过模具和机械力的作用，将金属材料加工成所需的形状和尺寸。冲压机在汽车制造、家电制造等行业都有广泛的应用，其工作原理的理解对于冲压机的操作和维护都具有重要意义。
