国开（电大）《建筑测量》形考作业1参考答案

说明:本次作业对应于教材第1章和第2章。

一、填空题(每空1分,共25分

1.测量工作的基本原则是（由整体到局部）、（先控制后碎部）、（由高级到低级）。

2.方位角是指（自指北方向起）、（顺时针旋转至某条直线的水平角）为坐标方位

角。坐标方位角的范围是（0°～360°）,而象限角的范围是（0°～90°）,为

了说明象限角所在的象限,其角值前应加（注直线所在象限的名称）。

3.（测量中定义以大地水准面作基准面的高程）为绝对高程,（以其他任意水准

面作基准面的高程）为相对高程。两个地面点之间的高程之差称为（高差）。无

论采用绝对高程还是相对高程,两点之间的高差（不变）。如果,（高差为正），说

明点（后视点高）于前视点。

4.水准测量的基本原理是利用水准仪（提供的水平视线），测定地面两点之间的

（高差）,推算（未知点高程的一种方法）。

5.水准仪的粗略整平是指转动（脚螺旋）使圆水准器气泡居中;水准仪的精确整

平是指转动（危倾螺旋）使水准管气泡居中。

6.水准测量的水准路线分为（附合水准路线）、（闭合水准路线）、（支水准路线）。

7.使用微倾式水准仪的操作步骤是（望远镜）、（水准器）、（基座）、（水准尺和尺

垫）。

二、名词解释和简答题(每小题5分,共45分)

1.地面点的平面位置如何确定?测量上的直角坐标系有哪些?它们是如何定义的?

答：地面点的平面位置的确定：无论是地物、地貌，还是设计图纸上的建筑物、

构筑物，都有各种几何形状；几何形状有点、线、面之分，但都可归为点。因此，

无论是测绘地形图还是施工放样，究其实质都是测定（或测设）地面上一系列点

的空间位置。

测量上的直角坐标系有：高斯平面直角坐标系，独立平面直角坐标系，高斯

平面直角坐标系采用的是高斯投影。

2.何谓水准面?何谓大地水准面?地面点的第三维坐标是什么?

答：所谓水准面，是假想处于静止状态的海水面延伸穿过陆地和岛屿，将地球包围起来的封闭曲面。

所谓大地水准面是通过平均海水面的水准面，因而大地水准面具有唯一

性。

地面点的第三维坐标是高程。

3.在距离测量及高程测量中,用水平面代替水准面的限度分别是多少?

答：在距离测量时用水平面代替水准面的限度是10km长的区域。在高程测量时

用水平面代替水准面的限度是100m。

4.何谓水准点,何谓转点?尺垫起何作用,什么点上才用尺垫?水准点上要用尺垫

吗?

答：用水准测量方法测量的高程控制点称为水准点，常以BM表示。转点是临时

设置，用于传递高程的点。

尺垫是在测量时用于支承标尺的，转点上才用尺垫。水准点上不用尺垫。

5.水准仪主要由哪几部分组成?各有何作用?何为望远镜的放大倍率?何为水准管

分划值?

答：水准仪主要由望远镜，水准器和基座组成。

望远镜主要用于照准目标，放大物像和对标尺进行读数。水准器是用于整平

仪器的装置。基座用于支撑仪器的上部。望远镜的放大倍率是放大后的虚像对眼

睛构成的视角β与眼睛直接观测目标构成的视角∂之比。水准管分划值是相邻分

划线间的圆弧所对应的圆心角值。

6.什么是视差?它是怎样产生的?如何消除?

答：所谓“视差”，是当眼睛在目镜端上、下微动时，看到十字丝与目标的影像

相互移动的现象。其产生的原因是目标的实象未能刚好成在十字丝平面上。视差

的存在会增大标尺读数的误差，消除的方法是丙旋转物镜对光螺旋，重复对光，

直到眼睛上、下微动时标尺的影像不再移动为止。

7.在水准测量中为什么要求前后视距相等?

答：前后视距相等可消除i角误差，地球曲率和大气折光的误差。

8.水准测量外业中有哪些测站检核和计算检核?

答：水准测量外业中测站检核方法有：变仪高法、双面尺法。计算检核方法是：

分别计算每页所有测站的后视读数之各，前视读数之和及测站高差之和。 9.水准仪主要轴线之间应满足的几何条件是什么?各起什么作用?

答：水准仪主要轴线之间应要满足的几何条件是：

（1）圆水准轴平行于仪器的竖轴（即L'L'∥VV）；

（2）十字丝横丝垂直于竖轴（即十字丝横丝⊥VV)；

（3）水准管轴平行于视准轴（即LL/CC）。

各起到的作用：

（1）使圆水准轴平行于仪器的竖轴主要是使仪器的竖轴竖直。

（2）使十字丝横丝垂直于竖轴是在仪器整平后，十字丝横丝保持水平，从

而使得标尺读数的精度有所保证。

（3）使水准管轴平行于视准轴是使水准仪能够精确提供一条水平视。

三、计算题(30分)

1.已知A、B、C三点坐标分别为xA=2186.29、yA=1383.97；xB=2192.45、yb

=1556.40；xc=2299.83、yc=1303.80m。求αAB、DAB和αAC、DAC。(6分)

解：αAB=arctanyb―yA/xB-xA=arctan172.43/6.16=27.99

所以，αAB=87°57ˊ14"

D2AB=(xB―xA)2+(yB―yA)2

DAB=172.54m

αAC=arctanyC―yA/xC-xA=arctan―80.17113.54=―0.706

yC―yA<0 xC-xA>0

αAC=360°―35.22°=324°46ˊ48"

D2AC=(xC―xA)2+(yC―yA)2

DAC=139m

2.设地面上A、B两点,A为后视点,B为前视点,A点高程为18.763m,后视读数为

1.523m，前视读数为1.875m。计算A、B两点的高差。A点与点哪点高？B点高

程为多少？视线高程为多少？(6分)

解：两点的高差：hAB=(a―b)=(1.523―1.875)=-0.352m

由上可知A点的高。 B点的高程：HB=HA+hAB=18.763+(―0.352)=18.422m

视线高程：Hi=HA+a=18.763+1.523=20.286m

3.将图1中所注数据填入表内并进行计算。(9分)

测段号 点名 距离 km 观测高差 m 改正数mm 改正后高差m 高程m

1 2 3 4 5 6 7 BMA 200.000 1 1.6 +2.274 0.008 +2.282 1 202.282 2 1.7 3.086 0.009 3.077 2 199.205 3 1.5 +3.842 0.007 +3.849

3 203.054 4 1.8 -3.063 0.009 -3.054 BMA 200.000 Σ 6.6 -0.033 0.033 0

辅助 计算 fh=33mm

fh容=±40Lmm=±102.8mm

4.如图2所示的附合水准路线,已知A、B两点的高程、各测段的测站数及观测高

差。试计算及调整其高差闭合差,并求各待定点的高程。(9分)

测段号 点名 距离 km 观测高差 m 改正数mm 改正后高差m 高程m 1 2 3 4 5 6 7 BMA 240.000 1 4 +1.748 0.008 +1.756 1 241.756 2 6 -2.536 0.012 -2.524 2 239.232 3 3 +1.174 0.006 +1.180 3 240.412 4 5 +1.452 0.010 +1.462 BMB 241.874 Σ 18 +1.838 0.036 1.874

辅助 计算 fh=1.838―(241.874―240.00)=―0.036m fh容=±12nmm=±51mm

合集下载

建筑测量期末复习一

建筑测量期末复习一

建筑测量期末复习一

一、1、测量的传统任务一为测绘地形图，二为施工放样，此外，为各种工程建设进行安全检测也是测量的重要任务之一。

2、假象处于静止状态的海水面延伸穿过陆地和岛屿，将地球包围起来的封闭曲面称为水准面，大地水准面是通过平均海水面的水准面。水准面和大地水准面具有共同的特性：处处与铅垂线方向相垂直。

3、地面点沿铅垂线到一定基准面的距离称为地面点的高程，测量中定义以大地水准面作基准面的高程为绝对高程，以其他任意水准面做基准面的的高程为相对高程。两地面点的高程之差称为高差。无论采用绝对高程还是相对高程，两点之间的高差总是不变的。如果hAB<0，

说明A点高于B点。

4、方位角是指自某标准方向起始，顺时针至一直线的水平角。以过直线起点的平面坐标纵轴平行线指北端为坐标方位角坐标方位角的范围为0到360度，而象限角的范围是0到90度，为了说明象限角所在的象限，其角值前应加直线所在象限的名称。

5、同一条边的正反方位角之间相差180度，相邻边方位角的推算公式为α前=α后+β左+180度（-180度）或α前=α后-β右+180度（-180度）

6、根据A点的XA、YA和直线AB的水平距离与坐标方位角αAB推算B点的XB、YB值为坐标正算

7、在一个区域进行测量工作时至少应有的起算数据为已知点的坐标、一条边的方位角和一个水准点的高程；确定地面点相关位置的三个基本几何要素有高差、水平距离和水平角

而高程测量、距离测量、和角度测量则是测量的基本工作。

8、测量工作的基本原则是由整体到局部、先控制后碎部、由高级到低级

二、1、水准测量的基本原理是利用水准仪提供的水平视线，测定地面点之间的高差，推算未知点的高程。

2、水准仪的使用步骤包括粗平、照准、精平、和读数。瞄准前，先进行目镜对光是为了将望远镜对向明亮的背景，再进行物镜对光是为了使标尺成像清晰，视差是指十字丝与目标影象相互移动的现象，可以通过旋转物镜对光螺旋以消除视差。在后视、前视中丝读数前都必须精平，其目的是确保视线水平。

工程测量试题库(参考答案)

工程测量试题库(参考答案)

二、填空题：

2、确定地面点位的三项基本工作是_高差测量_、_____角度测量________和____距离测量________。

3、测量工作的基准面是

大地水准面 。

4、水准仪由

基座、望远镜 和

水准器三部分构成。

5、经纬仪的安置主要包括_对中_____与____整平___两项工作。

6、角度测量分______水平______________和________竖直____________测量。

7、水平角的观测常用的方法有测回法 和方向观测法 。

8、导线测量包括 ___闭合水准____、__附合水准_ __和 ___支水准__三种导线布置形式，它的外业工作包括___选点_________、______量边_______和____测角_______。

9、测量误差按其性质可分为系统误差 与偶然误差 两类。

13、以坐标纵轴 作为标准方向的称为坐标方位角。

14、在同一竖直面内, 地面某点到目标的方向线与水平视线 之间的夹角称为竖直角。

15、控制测量分为平面控制测量和高程控制测量两种。

16、精密量距时对距离进行尺长改正，是因为钢尺的名义长度 与实际长度 不相等

而产生的。

17、导线测量的外业工作包括 、 和 。

18、水准测量路线有 、 和 三种形式。

19、测站上经纬仪整平目的是使仪器竖轴在铅垂 位置，而水平度盘在水平 位置。

20、一测站水准测量 ＜ ，则h＜0。那么后视立尺点比前视立尺点 。

21、测量工作的基本原则是 。

22、 测量学的内容包括测定 和 测设两个部分。

23、 地面点的空间位置是由坐标 和 高程决定的。

24、 地面上点的标志常用的有 和 等。

25、 水准测量的检核方法有 和 等。

26、 平板仪的安置包括 、 和 三项工作。

27、 面积量算的方法有 和 。

28、 距离丈量的方法有 和 。

29、比例尺的种类有 和 。

30、测量的三要素是指 、 、 。

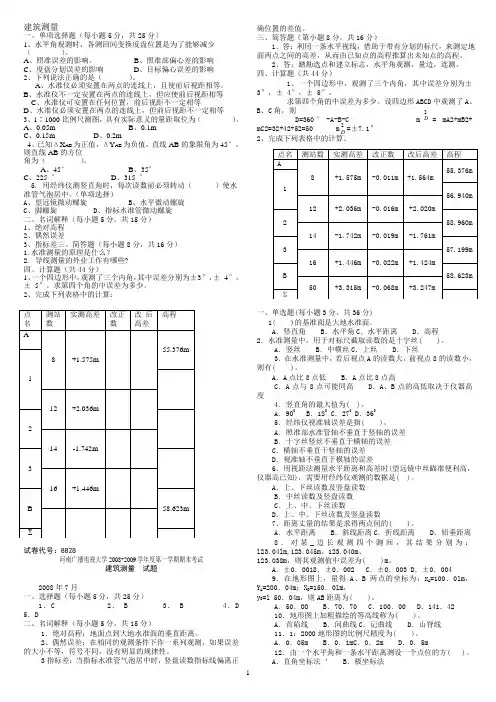

建筑测量11春电大考试复习资料
