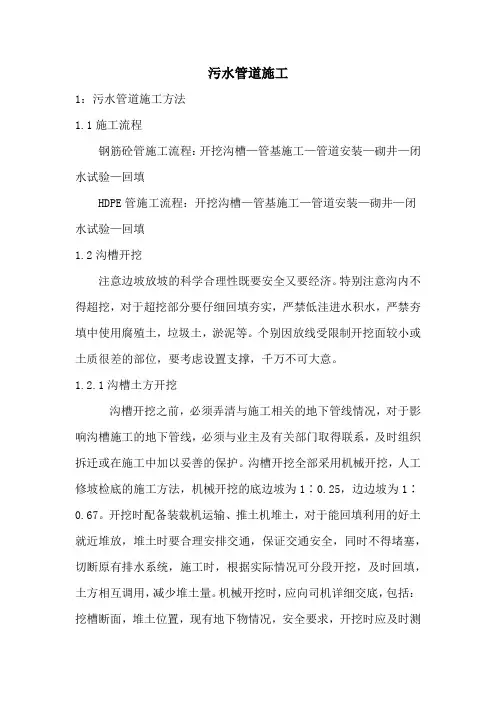

污水管道施工

1：污水管道施工方法

1.1施工流程

钢筋砼管施工流程：开挖沟槽—管基施工—管道安装—砌井—闭水试验—回填

HDPE管施工流程：开挖沟槽—管基施工—管道安装—砌井—闭水试验—回填

1.2沟槽开挖

注意边坡放坡的科学合理性既要安全又要经济。特别注意沟内不得超挖，对于超挖部分要仔细回填夯实，严禁低洼进水积水，严禁夯填中使用腐殖土，垃圾土，淤泥等。个别因放线受限制开挖面较小或土质很差的部位，要考虑设置支撑，千万不可大意。

1.2.1沟槽土方开挖

沟槽开挖之前，必须弄清与施工相关的地下管线情况，对于影响沟槽施工的地下管线，必须与业主及有关部门取得联系，及时组织拆迁或在施工中加以妥善的保护。沟槽开挖全部采用机械开挖，人工修坡检底的施工方法，机械开挖的底边坡为1∶0.25，边边坡为1∶0.67。开挖时配备装载机运输、推土机堆土，对于能回填利用的好土就近堆放，堆土时要合理安排交通，保证交通安全，同时不得堵塞，切断原有排水系统，施工时，根据实际情况可分段开挖，及时回填，土方相互调用，减少堆土量。机械开挖时，应向司机详细交底，包括：挖槽断面，堆土位置，现有地下物情况，安全要求，开挖时应及时测量槽底宽度和高程，防止超挖。为确保槽底土壤不被扰动或破坏，开挖时应在设计槽底高程以上保留20cm左右一层不挖，用人工清底。开挖时应注意基底有无流砂或软基等不良地质情况出现，一旦发现及时请示监理、业主和设计协商解决。

1.2.2沟槽石方开挖

石方沟槽采用松动爆破，挖掘机清碴、自卸车运输的施工方法。为减小爆破震动和空气冲击波的影响，计划分层爆破施工，每层控制在2.5米以内，基坑爆破时为控制基坑的底部高程，避免超爆扰动建筑物基础，基底20厘米内采用风镐凿除。

1.2.3沟槽开挖的质量标准及要求

严禁扰动槽底土壤，如发生超挖，严禁用土回填；槽底不得受水浸泡。

1.2.4沟槽支护：开挖前先降水，根据工程布局布置降水井，在沟槽开挖之前，将地下水位降到基础底部500mm以下。易塌方段挖土后应及时打钢板桩支撑，以防止沟槽坍塌。槽边堆土高度与离沟槽边的距离不得违反安全规范的规定，机械设备停放位置必须平稳，并根据计算确定离沟槽边的安全距离。

污水管网施工专项方案

本工程为德阳市城市生活污水处理厂的配套截污干管工程部分，全长约14.0公里，分为城内天山路段、城外东岸段和城外西岸段，管径为d800～d1350，最终将污水排入处理厂。截污干管采用远期分流制度设计。

二、工程目标

本工程的主要目标是解决城市生活污水的收集和排放问题，保障城市环境卫生和公共健康，同时提高污水处理厂的处理能力和水质标准。

三、工程进度

本工程已完成前期的勘察设计和招投标工作，目前正在进行施工准备工作，计划于明年底前完工。

四、工程预算

本工程总投资约为2.5亿元，其中包括土地征用、施工费用、设备采购等各项费用。

第一章 工程总体概况

本工程是德阳市城市生活污水处理厂的配套截污干管工程，全长约14.0公里，分为城内天山路段、城外东岸段和城外西岸段，管径为d800～d1350，最终将污水排入处理厂，采用远期分流制度设计。本工程的主要目标是解决城市生活污水的收集和排放问题，保障城市环境卫生和公共健康，同时提高污水处理厂的处理能力和水质标准。目前，本工程已完成前期的勘察设计和招投标工作，正在进行施工准备工作，计划于明年底前完工。本工程总投资约为2.5亿元，其中包括土地征用、施工费用、设备采购等各项费用。

本文介绍了城内天山路段C标段的施工内容和工程情况。工程包括污水检查井、钢带增强PE螺旋波纹管、钢筋混凝土顶管、破路及恢复路面等。荷载取值按照现行规范采用，地质情况主要为中砂层、圆砾石、卵石层。工期为180天，开工时间以监理工程师下达的开工令为准。现状道路均为水泥砼路面结构，周围环境为居住小区、商铺、企事业单位等。现状路两侧有树木、路灯杆、供电线路、通讯设施、居民区等，地下有电缆、管线等。工程施工影响不大。

本工程的主要任务是截污干管，全长为2.745公里。其中，污水检查井、DN1000埋地用钢带增强PE螺旋波纹管和DN1200顶管施工是本工程的重点。为了控制施工工期，DN1000埋地用钢带增强PE螺旋波纹管埋设是关键工程。同时，基坑沟槽开挖及支护也是本工程的安全重点。此外，凯江路、长江路及岷江路三处顶管工程是本标段的难点工程。本专项方案主要介绍污水管网的施工作业。

.

. 污水管道施工方案

一、工程概况：

济南市金牛公园中水处理站配套管网工程位于济南市西工商河东岸，金牛公园北侧，HDPE双壁波纹φ600污水管道，东接金牛公园中水处理站，向西接至西工商河，全长222m，管道出水主要用于工商河河道景观补水，部分用于城市绿化。

二、工程进度计划

1、混凝土路面破除及外运，路缘石、花砖拆除，支设围挡：3天

2、沟槽开挖：2天

3、垫层基础：2天

4、管道铺设：2天

5、检查井砌筑：2天

6、闭水试验：1天

7、沟槽回填、压实：3天

8、混凝土路面恢复：2天，路面养护：7天

本工程总工期：2011年12月15日—2012年01月06日，共计22天。

三、人员机械配备

1、劳动力计划表

劳动力计划表 （单位：人）

工种 按工程施工阶段投入劳动力情况

2011年12月15日开工；2012年01月06日竣工；总日历天数22天。

1 5 8 12 16 19 22

壮工 10 10 12 10 10 10 12

管道工 4 6 10 6 6 4 2

机械工 2 2 4 4 2 2 2

电工 1 1 1 1 1 1 1

.

. 2、主要材料计划表

工程投入的主要材料计划表

序号 材料项目名称 规格、型号 单位 单价(元) 产地/厂家

1 水泥 42.5Mpa T 525 山水

2 黄砂 M3 106 泰安

3 石屑粉 M3 60 济南

4 石屑 M3 60 济南

5 水稳碎石 立方 185 大通

7 商品砼 C30 立方 385 济南

9 HDPE双壁波纹管 DN600 ｍ 550 济南

3、主要施工机械设备表

拟投入的主要施工机械设备表

序号 机械类型或设备名称 型号规格 数量 国别

产地 制造

年份 额定功率

（KW） 生产能力 备注

1 挖掘机 cat320 1 美国 2004 105 1.0M3 完好

2 挖掘机 SK220 1 成都 2005 107 1.0M3 完好
