FXGP编程软件的使用

  • 格式：doc
  • 大小：195.00 KB
  • 文档页数：6

FXGP-WIN的PLC顺序功能图绘制方法

FXGP-WIN-C编程软件的一大优点就是可以用状态转移图编辑程序。当我们打开该编程软件，点击菜单命令【视图】-【SFC】，即可进入状态转移图（SFC）视窗，如图3-1-7所示。

图3-1-7 状态转移图（SFC）视窗

SFC视窗与梯形图视窗结构类似，也是有常规的工具栏、菜单栏和状态栏及编辑区和功能键栏组成。

（1） SFC的编辑区

从图3-1-7中可以看出SFC的编辑区比较特别，它被划分成若干个方格，每个方格从上到下又被划分成若干个光标小区域，光标处于不同的区域可相应输入不同的符号。SFC的编辑区如图3-1-8所示。

图3-1-8 SFC的编辑区

①状态输入位：在该位置输入各种状态符号，即可输入状态框、输入阶梯块符号、输入跳转和重置符号，并可调用菜单命令各状态或阶梯块对应的内置梯形图。

②连接位：该位置是状态与下一步骤的连接位置。 状态输入位

连接位

分支汇合位

分支汇合位 过渡条件位 ③分支汇合位：光标区域3和光标区域5都是分支汇合位，在该位置可画各种分支汇合线，即并行分支和选择分支在该处汇合。另外，我们的FXGP软件可以自动识别并行分支线或选择分支线，结果取决于缩写符号的位置。

④过渡条件位：该位置用于输入转移条件，并可通过菜单命令建立相应的内置梯形图。

（2）功能键

在SFC的视窗最下方有如图3-1-9所示的一行功能键，点击它们可在SFC的编辑区输入各种SFC图的符号。

图3-1-9 SFC视窗下方的功能键

图3-1-9为各功能键的符号及各功能键与快捷键F1~F10对应关系，点击各个功能键与按F1~F10的效果是一样的。按住Shift键后，各功能键如图3-1-10所示

图3-1-10 SFC视窗下方的功能键

各功能键的意义如表3-1-2所示。

例题 用FXGP编程软件画出如图3-1-11所示的控制洗衣机清洗的SFC图。其对应的SFC图、指令语句表及梯形图分别如图3-1-12(a)、(b)、(c)所示。

3-1-11 控制洗衣机清洗的SFC图

基本步骤

（1） 进入SFC编辑窗口，通过点击功能键先确定SFC流程。

（2） 标记状态框,方法是：将光标移至每一个状态框里输入相应的状态编号，按回车键确定。

（3） 在“内置梯形图”中输入状态输出和转移条件，方法是：把光标移到某个状态或转移条件上，点击菜单【视图】—【内置梯形图】，输入相应内容，然后点击“转换”，退出“内置梯形图”界面，回到SFC编辑窗口，编辑下一个。

（4） 所有内容都编辑完之后，再次点击“转换”按钮。

整个SFC图完成之后，软件自动转换成梯形图和指令表，可以切换到梯形图和指令表编辑窗口进行查看。

表3-1-2各个功能键的意义

名称 功能键 符号 注释

阶梯块 F8

N为阶梯块编号，软件自动附加

初始状态 Shift+F4

Sn为S0~S9，软件自动识别初始状态

一般状态 Shift+F4

Sn为S10~S899，软件自动识别一般状态

转移条件 Shift+F5

通过内置梯形图写出转移条件

状态+条件 F5

Sn为S0~S899

水平线 F9 用于分支汇合时，若为并行分支软件自动产生双线

垂直线 Shift+F9

连接两个状态

跳转 F6

跳转到Sn，即循环跳转到某个状态

重置 F7

跳转到Sn，复位

分支汇合 Shift+F6

功能键的组合使用绘制分支汇合

Shift+F7

Shift+F8

Sn Ladder N

Sn

Sn

(a)

(b)

3-1-12 控制洗衣机清洗的SFC图、指令语句表及梯形图

合集下载

GX Developer编程软件的使用

GX Developer编程软件的使用

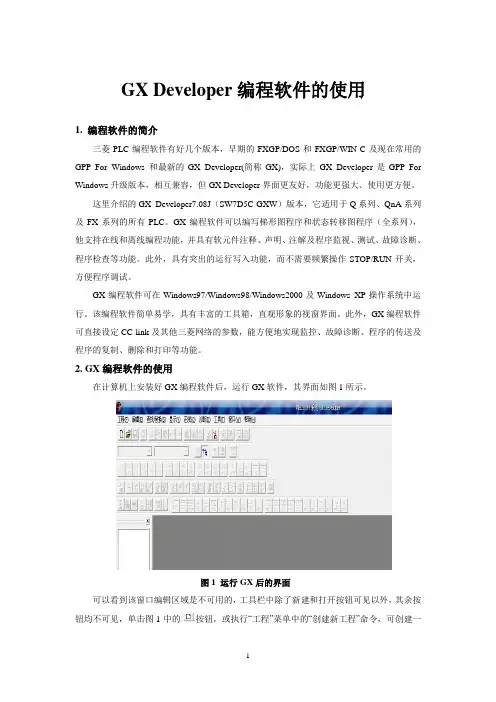

1 GX Developer编程软件的使用

1. 编程软件的简介

三菱PLC编程软件有好几个版本，早期的FXGP/DOS和FXGP/WIN-C及现在常用的GPP For Windows 和最新的GX Developer(简称GX)，实际上GX Developer是GPP For

Windows升级版本，相互兼容，但GX Developer界面更友好，功能更强大、使用更方便。

这里介绍的GX Developer7.08J（SW7D5C-GXW）版本，它适用于Q系列、QnA系列及FX系列的所有PLC。GX编程软件可以编写梯形图程序和状态转移图程序（全系列），他支持在线和离线编程功能，并具有软元件注释、声明、注解及程序监视、测试、故障诊断、程序检查等功能。此外，具有突出的运行写入功能，而不需要频繁操作STOP/RUN开关，方便程序调试。

GX编程软件可在Windows97/Windows98/Windows2000及Windows XP操作系统中运行。该编程软件简单易学，具有丰富的工具箱，直观形象的视窗界面。此外，GX编程软件可直接设定CC-link及其他三菱网络的参数，能方便地实现监控、故障诊断、程序的传送及程序的复制、删除和打印等功能。

2. GX编程软件的使用

在计算机上安装好GX编程软件后，运行GX软件，其界面如图1所示。

图1 运行GX后的界面

可以看到该窗口编辑区域是不可用的，工具栏中除了新建和打开按钮可见以外，其余按钮均不可见，单击图1中的按钮，或执行“工程”菜单中的“创建新工程”命令，可创建一 2 个新工程，出现如图2所示画面。

（2）点击设置（1）点击设置（3）点击设置（4）点击设置

图2 建立新工程画面

按图2所示选择PLC所属系列和型号，此外，设置项还包括程序的类型，即梯形图或SFC（顺控程序），设置文件的保存路径和工程名等。注意PLC系列和PLC型号两项是必须设置项，且须与所连接的PLC一致，否则程序将可能无法写入PLC。设置好上述各项后出现图3所示窗口，即可进行程序的编制。

FXGPWIN编程软件的使用

FXGPWIN编程软件的使用

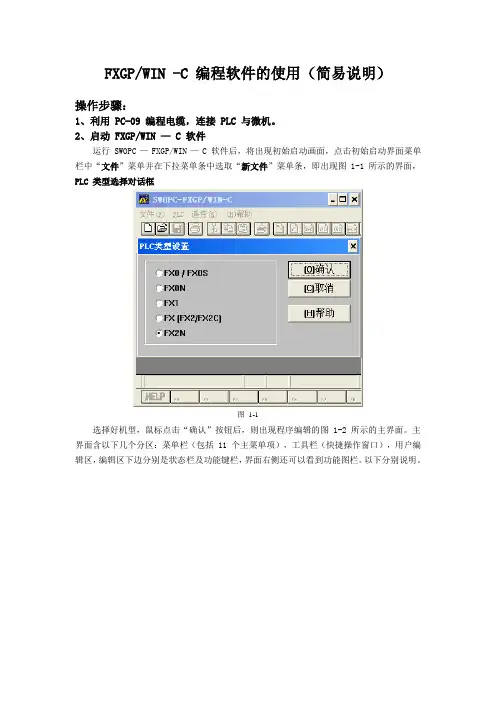

FXGP/WIN -C 编程软件的使用（简易说明）

操作步骤：

1、利用 PC-09 编程电缆，连接 PLC 与微机。

2、启动 FXGP/WIN — C 软件

运行 SWOPC — FXGP/WIN — C 软件后，将出现初始启动画面，点击初始启动界面菜单栏中“文件”菜单并在下拉菜单条中选取“新文件”菜单条，即出现图 1-1 所示的界面，

PLC 类型选择对话框

图 1-1

选择好机型，鼠标点击“确认”按钮后，则出现程序编辑的图 1-2 所示的主界面。主界面含以下几个分区：菜单栏（包括 11 个主菜单项），工具栏（快捷操作窗口），用户编辑区，编辑区下边分别是状态栏及功能键栏，界面右侧还可以看到功能图栏。以下分别说明。

图 1-2

（ 1 ）菜单栏

菜单栏是以下拉菜单形式进行操作，菜单栏中包含“文件”、“编辑”、“工具”、“查找”、“视图”、“ PLC ”、“遥控”、“监控及调试”等菜单项。用鼠标点击某项菜单项，弹出该菜单项的菜单条，如“文件”菜单项包含新建、打开、保存、另存为、打印、页面设置等菜单条，“编辑”菜单项包含剪切、复制、粘贴、删除等菜单条，这两个菜单项的主要功能是管理、编辑程序文件。菜单条中的其他项目，如“视图”菜单项功能涉及编程方式的变换，“ PLC ”菜单项主要进行程序的下载、上传传送，“监控及调试”菜单项的功能为程序的调试及监控等操作。

（ 2 ）工具栏

工具栏提供简便的鼠标操作，将最常用的 SWOPC — FXGP/WIN — C 编程操作以按钮形式设定到工具栏上。可以利用菜单栏中的“视图”菜单选项来显示或隐藏工具栏。菜单栏中涉及的各种功能在工具栏中都能找到。

（ 3 ）编辑区

编辑区用来显示编程操作的工作对象。可以使用梯形图、指令表等方式进行程序的编辑工作。使用菜单栏中“视图”菜单项中的梯形图及指令表菜单条，实现梯形图程序与指令表程序的转换。也可利用工具栏中梯形图及指令表的按钮实现梯形图程序与指令表程序的转换。

三菱编程软件的使用方法

三菱编程软件的使用方法

--------------------------可以编辑的精品文档，你值得拥有，下载后想怎么改就怎么改---------------------------

==========================================================

--------------------------可以编辑的精品文档，你值得拥有，下载后想怎么改就怎么改---------------------------

==========================================================================

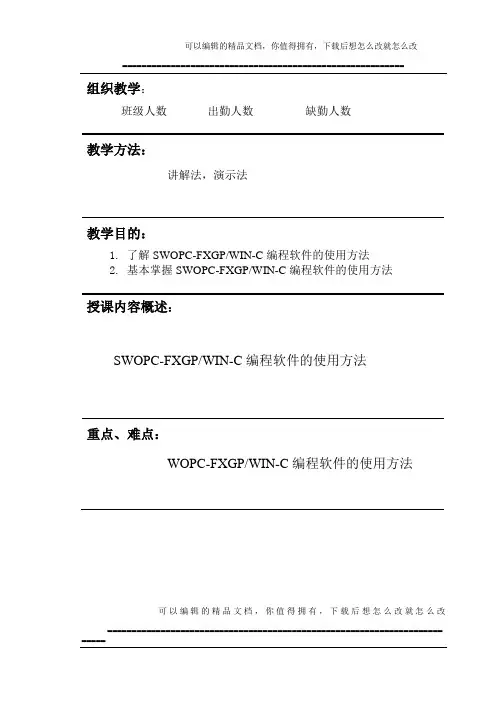

组织教学：
