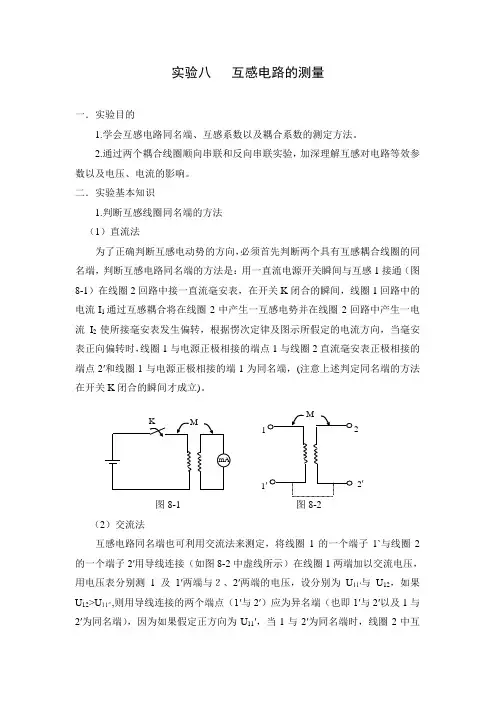

实验八 互感电路的测量

一．实验目的

1.学会互感电路同名端、互感系数以及耦合系数的测定方法。

2.通过两个耦合线圈顺向串联和反向串联实验，加深理解互感对电路等效参数以及电压、电流的影响。

二．实验基本知识

1.判断互感线圈同名端的方法

（1）直流法

为了正确判断互感电动势的方向，必须首先判断两个具有互感耦合线圈的同名端，判断互感电路同名端的方法是：用一直流电源开关瞬间与互感1接通（图8-1）在线圈2回路中接一直流毫安表，在开关K闭合的瞬间，线圈1回路中的电流I1通过互感耦合将在线圈2中产生一互感电势并在线圈2回路中产生一电流I2使所接毫安表发生偏转，根据愣次定律及图示所假定的电流方向，当毫安表正向偏转时，线圈1与电源正极相接的端点1与线圈2直流毫安表正极相接的端点2′和线圈1与电源正极相接的端1为同名端，(注意上述判定同名端的方法在开关K闭合的瞬间才成立)。

图8-1 图8-2

（2）交流法 互感电路同名端也可利用交流法来测定，将线圈1的一个端子1`与线圈2的一个端子2′用导线连接（如图8-2中虚线所示）在线圈1两端加以交流电压，用电压表分别测1及1′两端与２、2′两端的电压，设分别为U11′与U12，如果U12>U11′`,则用导线连接的两个端点（1′与2′）应为异名端（也即1′与2′以及1与2′为同名端），因为如果假定正方向为U11′，当1与2′为同名端时，线圈2中互K

mA M

2′ M

1 2

1′ 感电压的正方向为U2′2,所以U12=U11′+U2′`2,U12(因1′与2′相联)必然大于电源电压U11′,同理，如果1，2两端电压的读数U12小于电源电压（即U12

2.系数的测定方法

在互感电路的分析计算时，除了需要考虑线圈电阻、电感等参数的影响外，还应分别注意互感电势（或互感电压降）的大小及方向的正确判定，为了测定互感电势的大小，可将两个具有互感耦合的线圈中的一个线圈（例如线圈2）开路而在另一线圈（线圈1）上加以一定电压，用电流表测出这一线圈中的电流I1，同时用电压表测出线圈2的端电压U1，如果所用的电压表内阻很大，可近似的认为I2=0（即线圈可看作开路），这时电压表的读数就近似的等于线圈2中互感电动势E2M，即U2≈E2M=ωMI1。式中ω为电源的角频率，工频时ω=314弧度/秒，由上式可推算出互感系数M为M≈U2/ωI1。
