箱涵工程施工措施

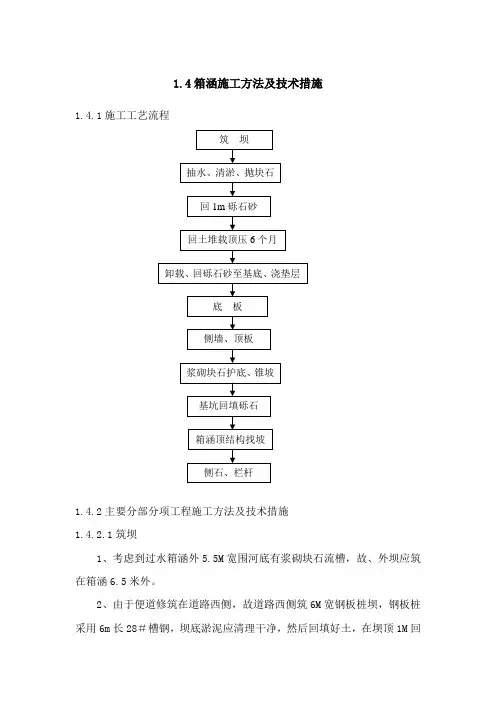

1.4箱涵施工方法及技术措施

1.4.1施工工艺流程

1.4.2主要分部分项工程施工方法及技术措施

1.4.2.1筑坝

1、考虑到过水箱涵外5.5M宽围河底有浆砌块石流槽，故、外坝应筑在箱涵6.5米外。

2、由于便道修筑在道路西侧，故道路西侧筑6M宽钢板桩坝，钢板桩采用6m长28＃槽钢，坝底淤泥应清理干净，然后回填好土，在坝顶1M回筑 坝

抽水、清淤、抛块石

回1m砾石砂

回土堆载顶压6个月

卸载、回砾石砂至基底、浇垫层

底 板

基坑回填砾石侧墙、顶板

浆砌块石护底、锥坡

箱涵顶结构找坡

侧石、栏杆 填建筑垃圾，钢板桩需间隔2M设Φ20拉筋，确保坝身稳定，在坝顶铺2cm厚钢板，确保车辆顺利通行。

3、道路东侧围堰筑圆木桩坝，坝宽2.5M，圆木采用6MΦ2001000，在圆木侧设竹胶手片，插入河底挡坝土，坝填好土。

1.4.2.2、抽水、清淤、抛块石、铺砾石砂后超载预压土

1、用泥浆泵抽除坝结水，在泥浆泵下设竹箩滤井，防止杂物进入水泵。

2、河底结水抽干后，让淤泥晾晒三天，然后再用挖机捞挖淤泥至河底老土，淤泥集中堆在岸边，晒干后组织外运。

3、河岸两侧边坡用人工修成台阶形。

4、在河底抛一层大块石，然后回填1m砾石砂，砾石砂边线控制到底板砼外放出70cm，分层回填砾石砂时，在砾石砂边线外沟槽应同步分层回填土，以改善基底土质。

5、回填土超载顶压6个月，预压土应设沉降观测点，定期观测沉降结果，待6个月沉降基本稳定后再卸载。

1.4.2.3、铺砾石砂，浇垫层砼

1、测量：放出箱涵垫层边线位置，并测出垫层标高桩。

2、根据垫层边线位置及标高，支垫层模板，拉线控制模板顺直度标高，用模板面标高来控制垫层面，在模板铺砾石砂至基底找平，然后再浇10CM砼垫层。

3、垫层砼采用现场搅拌，配合比应称量过磅，用机动翻斗车运到场后，采用流槽下料，确保砼不离析，砼振实后用铝合金直尺沿模板括平，然后表面再用木蟹打平。

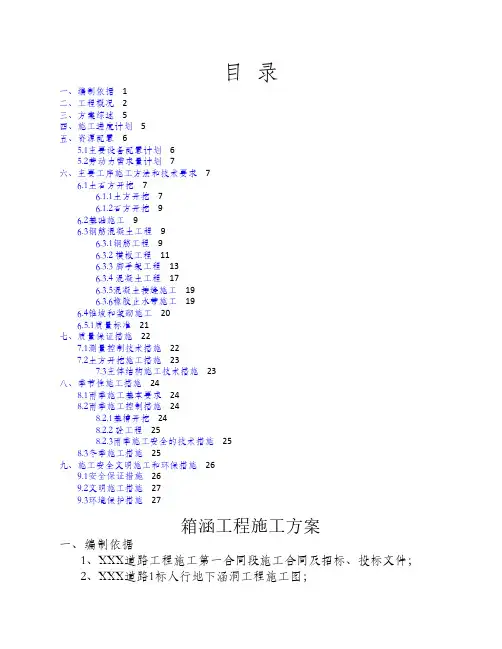

目 录

一、编制依据 1二、工程概况 2三、方案综述 5四、施工进度计划 5五、资源配置 65.1主要设备配置计划 65.2劳动力需求量计划 7六、主要工序施工方法和技术要求 76.1土石方开挖 76.1.1土方开挖 76.1.2石方开挖 96.2基础施工 96.3钢筋混凝土工程 96.3.1钢筋工程 96.3.2 模板工程 116.3.3 脚手架工程 136.3.4 混凝土工程 176.3.5混凝土接缝施工 196.3.6橡胶止水带施工 196.4锥坡和浆砌施工 206.5.1质量标准 21七、质量保证措施 227.1测量控制技术措施 227.2土方开挖施工措施 237.3主体结构施工技术措施 23八、季节性施工措施 248.1雨季施工基本要求 248.2雨季施工控制措施 248.2.1基槽开挖 248.2.2 砼工程 258.2.3雨季施工安全的技术措施 258.3冬季施工措施 25九、施工安全文明施工和环保措施 269.1安全保证措施 269.2文明施工措施 279.3环境保护措施 27 箱涵工程施工方案

一、编制依据1、XXX道路工程施工第一合同段施工合同及招标、投标文件；2、XXX道路1标人行地下涵洞工程施工图；3、《地下工程防水技术规范》（GB50108-2008）4、《城镇道路工程施工与质量验收规范》（CJJ1-2008）5、《公路桥涵施工技术规范》（JTG/TF50-2011）6、本工地具体情况二、工程概况本标段设计共有涵洞X道，桩号分别为XX、XX、XX，净空分别为4m×3m、9m×7.5m、4m×3m，排水纵坡分别为0.5%、2.3%、0.5%。箱涵设计长分别为88.8m、44m、103.81m。涵身为C30钢筋混凝土结构,详见图1。下设15cm厚C15混凝土基础。当地基承载力不满足要求时，暂设10cm厚砂砾石垫层。 如基底存在软基，根据情况进行换填或抛石挤淤处治（见图2、图3）。由于涵身较长，涵身施工分作2~3段，按分段流水组织施工。涵身每6~8m设一道沉降缝，缝宽2.0cm，缝中设30*Ф3*1橡胶止水带，外露面用SGJL-851双组份聚硫密封膏填封闭。涵身两端设锥坡与边坡相连，底板与进出口相连地段用M7.5浆砌片石进行铺砌。主要工程数量见表1。表1、 主要工程量及结构

- 1 - 省道S365线中心涌至井岸二桥段工程土建工程

涵洞工程施工方案

编 制：

审 批：

项目经理：

上海建工（集团）总公司

省道S365线中心涌至井岸二桥段工程土建工程项目经理部

二○一一年八月

- 2 - 目 录

第一章 工程概况 .................................... 4

箱涵结构纵横断面图示意如下： ........................ 5

第二章 涵洞工程施工基本要求 ........................ 7

第三章 施工设计图要求 .............................. 8

一、圆管涵 .......................................... 8

二、箱涵 ............................................ 9

三、分离式盖板涵 ................................... 10

四、其它注意事项 ................................... 12

第四章 涵洞工程施工工艺 ........................... 13

一、涵洞放样 ....................................... 13

二、基坑开挖工程 ................................... 13

三、碎石垫层工程 ................................... 14

四、混凝土垫层工程 ................................. 14

五、涵洞钢筋工程 ................................... 15

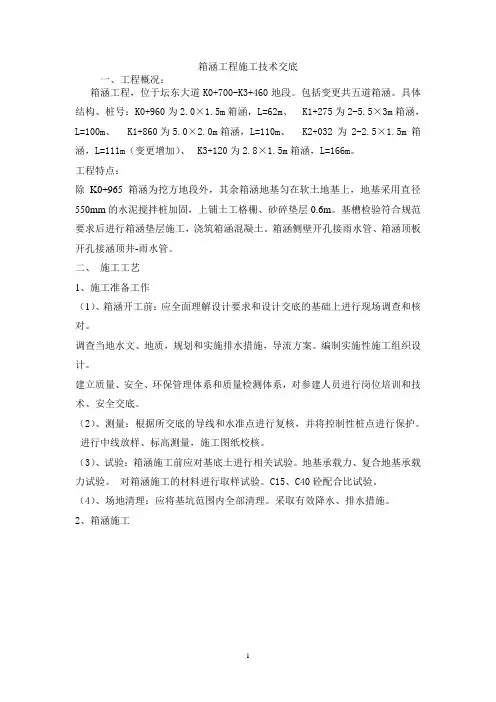

1 箱涵工程施工技术交底

一、工程概况：

箱涵工程，位于坛东大道K0+700-K3+460地段。包括变更共五道箱涵。具体结构、桩号：K0+960为2.0×1.5m箱涵，L=62m、 K1+275为2-5.5×3m箱涵，L=100m、 K1+860为5.0×2.0m箱涵，L=110m、 K2+032为2-2.5×1.5m箱涵，L=111m（变更增加）、 K3+120为2.8×1.5m箱涵，L=166m。

工程特点：

除K0+965箱涵为挖方地段外，其余箱涵地基匀在软土地基上，地基采用直径550mm的水泥搅拌桩加固，上铺土工格栅、砂碎垫层0.6m。基槽检验符合规范要求后进行箱涵垫层施工，浇筑箱涵混凝土。箱涵侧壁开孔接雨水管、箱涵顶板开孔接涵顶井-雨水管。

二、 施工工艺

1、施工准备工作

（1）、箱涵开工前：应全面理解设计要求和设计交底的基础上进行现场调查和核对。

调查当地水文、地质，规划和实施排水措施，导流方案。编制实施性施工组织设计。

建立质量、安全、环保管理体系和质量检测体系，对参建人员进行岗位培训和技

术、安全交底。

（2）、测量：根据所交底的导线和水准点进行复核，并将控制性桩点进行保护。

进行中线放样、标高测量，施工图纸校核。

（3）、试验：箱涵施工前应对基底土进行相关试验。地基承载力、复合地基承载力试验。 对箱涵施工的材料进行取样试验。C15、C40砼配合比试验。

（4）、场地清理：应将基坑范围内全部清理。采取有效降水、排水措施。

2、箱涵施工

2

（1）、施工工艺：

（2）、施工方法

A、基础处理：采用人工配合机械开挖，开挖前注意做好防排水设施，开挖按变形缝设置跳槽开挖，做好临时支护工作。基底须整平夯实，并做基底承载力检测，若达不到设计要求，应报告监理工程师、经设计人员确定方案后施工。软土地基箱涵基础采用水泥搅拌桩处理，桩顶0.6m厚砂石垫层，双层土工格栅，确保地基承载力满足要求。
