现浇钢筋混凝土拱桥施工方案

第1篇

一、项目概述

本项目为某地区某河流上的拱桥建设，桥梁全长为200米，主跨为100米，采用单跨拱桥设计。拱桥结构为钢筋混凝土结构，桥面宽度为9米，设计荷载为汽车-超20级，验算荷载为挂车-120。本项目旨在提高地区交通效率，改善两岸居民出行条件。

二、施工准备

1. 组织机构及人员配置

成立项目施工指挥部，下设施工、技术、质量、安全、材料、财务等职能科室。各科室负责人由经验丰富、责任心强的管理人员担任，确保项目顺利进行。

2. 施工场地准备

- 清理施工现场，确保场地平整、排水畅通。

- 设置临时施工道路，方便材料运输和人员进出。

- 建立临时办公、生活设施，满足施工人员需求。

3. 材料设备准备

- 购置或租赁施工所需的各种材料、设备，如钢筋、水泥、模板、吊车、搅拌机等。

- 对设备进行检查、维修，确保其性能良好。

4. 技术准备

- 组织技术人员学习设计图纸和相关规范，熟悉施工工艺。

- 编制施工组织设计、施工方案，明确施工顺序、施工方法、质量控制要点等。

三、施工工艺

1. 基础施工

- 首先进行基础开挖，按照设计要求进行地基处理。

- 基础采用钢筋混凝土结构，分两次浇筑，先浇筑垫层，再浇筑承台。 - 基础混凝土达到设计强度后，进行承台模板安装，进行混凝土浇筑。

2. 拱肋施工

- 拱肋采用钢筋混凝土结构，分节段施工。

- 在基础上设置支架，支架采用钢支撑结构，确保拱肋施工过程中的稳定。

- 拱肋分节段施工，先浇筑底板，再浇筑侧板，最后浇筑拱顶。

- 每节段混凝土达到设计强度后，拆除支架，进行下一节段施工。

3. 桥面施工

- 桥面采用钢筋混凝土结构，分两次浇筑，先浇筑底板，再浇筑面板。

- 在拱肋施工完成后，进行桥面模板安装，进行混凝土浇筑。

- 桥面混凝土达到设计强度后，进行桥面防水、排水、栏杆等附属工程施工。

WORD格式..可编辑

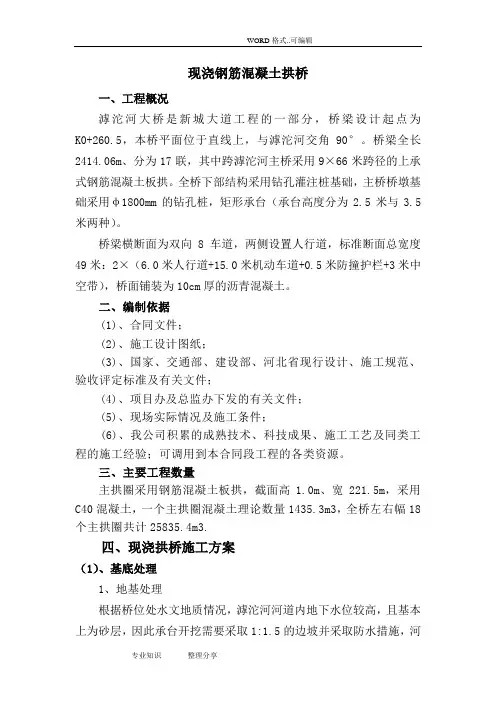

专业知识 整理分享 现浇钢筋混凝土拱桥

一、工程概况

滹沱河大桥是新城大道工程的一部分，桥梁设计起点为K0+260.5，本桥平面位于直线上，与滹沱河交角90°。桥梁全长2414.06m、分为17联，其中跨滹沱河主桥采用9×66米跨径的上承式钢筋混凝土板拱。全桥下部结构采用钻孔灌注桩基础，主桥桥墩基础采用φ1800mm的钻孔桩，矩形承台（承台高度分为2.5米与3.5米两种）。

桥梁横断面为双向8车道，两侧设置人行道，标准断面总宽度49米：2×（6.0米人行道+15.0米机动车道+0.5米防撞护栏+3米中空带），桥面铺装为10cm厚的沥青混凝土。

二、编制依据

(1)、合同文件；

(2)、施工设计图纸；

(3)、国家、交通部、建设部、河北省现行设计、施工规范、验收评定标准及有关文件；

(4)、项目办及总监办下发的有关文件；

(5)、现场实际情况及施工条件；

(6)、我公司积累的成熟技术、科技成果、施工工艺及同类工程的施工经验；可调用到本合同段工程的各类资源。

三、主要工程数量

主拱圈采用钢筋混凝土板拱，截面高1.0m、宽221.5m，采用C40混凝土，一个主拱圈混凝土理论数量1435.3m3，全桥左右幅18个主拱圈共计25835.4m3.

四、现浇拱桥施工方案

（1）、基底处理

1、地基处理

根据桥位处水文地质情况，滹沱河河道内地下水位较高，且基本上为砂层，因此承台开挖需要采取1:1.5的边坡并采取防水措施，河 WORD格式..可编辑

专业知识 整理分享 道内有水的承台采用施打钢板桩防水、开挖。

钢筋砼实腹式拱桥施工方案

一、概述

本工程八号路1#桥工程设计荷载标准：城-B级，人群荷载按《城市桥梁设计荷载标准》CJJ-98取值。河底规划标高为-0.87～-1.0m，二十五年一遇洪水位2.35m，常水位1.13m。全桥撑梁共计五道。八号路1#桥桥位所在河规划宽为18m左右，桥梁与河道正交90°，中心桩号为0+44.95，桥梁采用实腹式拱桥，主拱圈净跨径17.5m，矢高1.955m，有多个圆弧连接而成。

1、桥梁段横断面净宽：1.5m（人行道）+9m（机非混行车道）+1. 5m（人行道）=12m。

2、桥台段净横断面净宽：2.0m（人行道）+9m（机非混行车道）+2.0m（人行道）=13.0m。

3、主拱圈支架及模板必须有足够的强度和稳定性，拱圈施工须分段对称浇筑，中间采取压重以防中间拱起，施工过程中对拱圈必须进行精控。

4、主拱圈施工时注意养护，防止因收缩或温度出现早期裂缝。

5、桥梁施工时注意各种构件的预埋。

6、桥梁外立面部分贴红色陶瓷砖型号60×200mm，采用1：2水泥砂浆粘贴。 7、混凝土颜色应保持全桥一致，外露部分宜采用同一厂家同一品种的水泥，模板应采取适当措施确保表面光滑平整。

8、凡因工作需要而断开的钢筋再次连接时，必须进行焊接。

二、桥梁施工顺序

1.2米钻孔灌注桩基础→现浇承台、撑梁、台身、桥台拱圈→台后填土至一半高度→搭设支架，分段现浇主拱圈、养生→现浇侧墙和栏杆→继续台后填土和桥台后座的浇筑，同步填充拱腹级配碎石→施工桥面系→主拱对称落架。

三、桥梁施工要求

1、桥梁采用实腹式拱桥，主拱圈净跨径17.5米，矢高1.955米，是有多个圆弧连接而成。

2、拱上填料采用级配碎石，全桥250立方米，护拱采用现浇C15素砼，全桥133立方米。排水管用Ø10pvc管，间距1.5米。

3、桥台拱角上方和拱顶设置2厘米的伸缩缝，伸缩缝横向贯穿全桥，竖向贯通侧墙全高和护栏，伸缩缝填以油浸软木。

第1篇

一、工程概况

本工程为某地区一座跨河现浇拱桥，全长150米，桥面宽度为15米，桥跨布置为三跨连续拱桥，拱轴线采用二次抛物线。拱桥基础采用桩基础，上部结构采用预应力混凝土结构，桥面铺装采用沥青混凝土。以下为该现浇拱桥的施工方案。

二、施工准备

1. 施工组织设计

（1）成立项目经理部，明确项目经理、技术负责人、施工负责人等岗位人员职责。

（2）编制详细的施工组织设计，包括施工进度计划、资源配置计划、质量保证措施、安全文明施工措施等。

2. 施工图纸及技术交底

（1）对施工图纸进行全面审查，确保图纸的完整性和准确性。

（2）组织技术交底，将施工图纸、技术要求、施工工艺等向施工人员进行详细讲解。

3. 材料设备准备

（1）材料：根据设计要求，准备预应力钢材、混凝土、水泥、砂、石子等原材料。

（2）设备：准备混凝土搅拌站、钢筋加工设备、模板支架、起重设备、检测仪器等。

4. 施工现场准备

（1）平整场地，设置施工便道。

（2）搭建临时设施，如办公室、宿舍、食堂等。

（3）设置施工用水、用电设施。

三、施工工艺及方法

1. 桥梁基础施工 （1）桩基础施工：采用旋挖钻机进行钻孔，泥浆护壁，成孔后进行清孔，然后进行钢筋笼制作和吊装，最后浇筑混凝土。

（2）承台施工：在桩基完成后，进行承台施工，采用钢筋绑扎、模板安装、混凝土浇筑等工序。

2. 桥墩施工

（1）桥墩基础施工：与桩基础施工类似，采用钻孔灌注桩施工。

（2）桥墩主体施工：采用现浇混凝土施工，先进行钢筋绑扎，然后进行模板安装，最后浇筑混凝土。

3. 拱肋施工

（1）拱肋模板制作：根据设计图纸，制作拱肋模板，模板采用钢模板，确保精度和稳定性。

（2）拱肋钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋位置和间距准确。

（3）拱肋混凝土浇筑：采用泵送混凝土，分层浇筑，每层厚度控制在30cm以内，确保混凝土密实。

4. 拱上结构施工

（1）拱上结构模板制作：根据设计图纸，制作拱上结构模板，模板采用钢模板。
