市政给排水管道施工中的常见问题及解决

科学论坛　

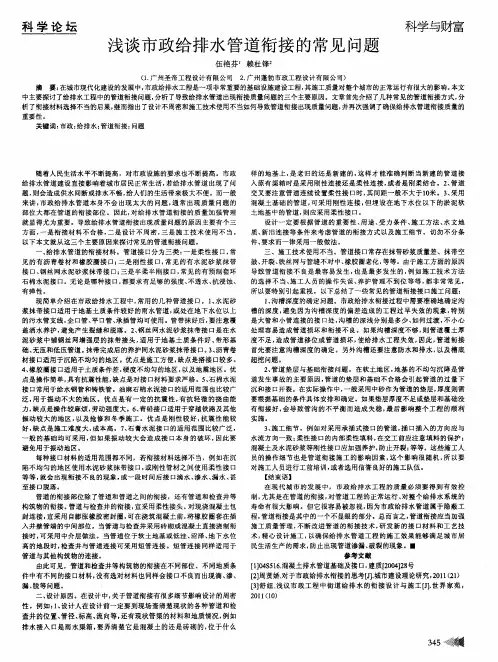

浅谈市政给排水管道衔接的常见问题　

伍艳芬ｔ赖杜锋ｚ　科学与财富　

（１．广州圣帝工程设计有限公司　２．广州蓬勃市政工程设计有限公司）　摘要：在城市现代化建设的发展中，市政给排水工程是～项非常重要的基础设施建设工程，其施工质量对整个城市的正常运行有很大的影响　本文　

中主要探讨了给排水工程中的管道衔接问题，分析了导致给排水管道出现衔接质量问题的三个主要原因。文章首先介绍了几种常见的管道衔接方式，分　析了衔接材料选择不当的后果，继而指出了设计不周密和施工技术使用不当如何导致管道衔接出现质量问题，并再次强调了确保给排水管道衔接质量的　重要性。　

关键词：市政；给排水；管道衔接；问题　

随着人民生活水平不断提高，对市政设施的要求也不断提高。市政　给排水管道建设直接影响着城市居民正常生活，若给排水管道出现了问　

题，则会造成供水间断或排水不畅，给人们的生活带来极大不便。而一般　来讲，市政给排水管道本身不会出现太大的问题，通常出现质量问题的　

部位大都在管道的衔接部位。因此，对给排水管道衔接的质量加强管理　就显得尤为重要。导致给排水管道衔接出现质量问题的原因主要有个三　

方面，一是衔接材料不合格，二是设计不周密，三是施工技术使用不当。　

以下本文就从这三个主要原因来探讨常见的管道衔接问题。　

～、给排水管道的衔接材料。管道接口分为三类：一是柔性接口，常　

见的有沥青卷材和橡胶圈接口；二是刚性接口，常见的有水泥砂浆抹带　

接口、钢丝网水泥砂浆抹带接口；三是半柔半刚接口，常见的有预制套环　石棉水泥接口。无论是哪种接口，都要求有足够的强度、不透水、抗浸蚀、　

有弹性。　现简单介绍在市政给排水工程中，常用的几种管道接口。ｌ、水泥砂　

浆抹带接口适用于地基土质条件较好的雨水管道，或处在地下水位以上　的污水管支线，企口管、平口管、承插管均可使用。管带抹好后，要注意覆　

盖洒水养护，避免产生裂缝和脱落。２、钢丝网水泥砂浆抹带接口是在水　泥砂浆中铺钢丝网增强层的抹带接头，适用于地基土质条件好、带形基　

市政道路给排水管道施工的常见问题及应对措施

摘要：给排水管道作为市政道路的重要组成部分，如果施工质量出现问题，则容易导致管道系统渗漏或者雨污水无法及时排导，致使水长时间滞留市政道路表面或者通过各种途径进入结构层内部，造成路面开裂破损、基层唧泥、路基沉陷等问题，影响市政道路的正常使用功能。这不仅会给城市交通以及居民的生产生活带来较大影响，而且有损城市的良好形象。

关键词：市政道路；给排水管道；施工；常见问题；应对措施

1市政道路给排水管道施工常见问题

1.1原材料不符合设计要求

市政道路给排水管道的原材料将直接影响整个管道系统运行的安全和稳定。设计单位根据管道辐射区域的给排水量、过水性质、敷设位置等确定管材的材质、管径、强度等一系列技术指标，而在实际施工过程中，由于施工单位管理的缺失和不规范，所用管材质量、规格不满足设计要求，致使管道在后期运行过程中可能承受不住水流压力、上覆荷载而发生破裂。同时，不合格的阀门、法兰、防腐涂料等构配件以及辅材的使用也会为管道的泄漏埋下质量隐患。

1.2施工过程管理粗放

1.2.1管道安放位置不准确

在市政道路给排水管道施工过程中，由于设计图纸冲突、多工序交叉作业、技术交底不到位、定位测量不准确以及沟槽施工走样等因素的影响，管道容易出现埋置深度不到位，平面轴线偏移，严重的甚至出现扭曲、倒坡等现象。这些质量缺陷都会导致管道系统在后期运行过程中出现给排水不畅、立面积水等问题，进而存在管道渗漏的隐患。 1.2.2管道连接不当

管道系统在运行过程中容易发生渗漏和爆裂，最主要原因是管道连接不当。给排水管道常见的连接方式有热熔连接、承插连接和法兰连接，在实际施工过程中应根据管材的材质和工艺特点选择相应的连接方式。如在新型塑料管材中，热熔连接最为普遍，热熔连接受管材质量、作业温度以及对接压力的影响，在熔接过程中容易发生断裂、堵管等问题，而承插连接和法兰连接则易出现连接不紧密、不牢靠等质量缺陷。

基萱　２０１１年第１２期　市政与路桥　关于对市政排水工程施工中的常见问题分析　潘乃莹　（绥化市市政建设管理处，黑龙江绥化１５２０００）　摘要：根据从事市政排水管道施工技术工作的经验，对管道排水工程施工中常见的质量通病做了阐述，并简要地分析其原因，提出有效的防治　措施。　关键词：排水管道；质量通病；防治　市政给排水工程是城市基础设施的重要组成部分，做好城市市政给　排水规划设计，对建设一个良好城市人居环境具有重大意义。随着我国　经济的迅猛发展，我国城市面积在不断扩大，加快了包括排水管道工程　在内的各种市政基础设施建设的步伐。特别是各个城市对原排水系统进　行改造，使排水管道工程在市政基础设施建设中占有很大比例。市政排　水系统是城市基础设施不可缺少的重要组成部分，是城市功能得以有效　发挥的保证，同时又与城市居民生活密切相关，因此确保其施工质量至　关重要。市政排水管道建设工程虽然施工工艺相对不太复杂，但是由于　大多项目是在市区施工，环境复杂，既有的地下管线及电缆情况不明，在　确保既有工程安全的前提下，还要考虑地上交通等因素的影响，导致施　工难度增加施工质量和工期往往无法保证。根据多年来从事施工技术　工作的经验，对市政排水管道工程施工质量的通病进行了综合分析。现　将最常见的质量通病分成四个方面，分析其产生的原因，并提出防治措　施。　１　管道位置偏移或管内积水　１．１产生原因　测量不精确、施工时安放管道走样或为避让原有构筑物等原因导致　位置偏移或管内积水甚至倒坡现象。　１．２防治措施　因测量和施工引起的问题其防治措施有：１）认真按照施工测量规范　和规程进行交接桩复测与保护，结合水文地质条件。放样按照埋置深度　和设计要求以及有关规定放样，且必须进行复测检验。其误差符合要求　后才能交付施工；２）施工时要严格按照样桩进行。沟槽和平基要做好轴　线和纵坡测量验收。　施工过程中如意外遇到构筑物须避让时，应在适当的位置增设连接　井，其间以直线连通，连接井转角应大于１３５。。　２管道渗漏水、闭水试验不合格　２．１产生原因　基础不均匀沉降．管材及其接口施工质量差、闭水段端头封堵不严　密、井体施工质量差等原因均可产生漏水现象。　２．２防治措施　２．２．１管道基础条件不良将导致管道和基础出现不均匀沉陷，一般造成　局部积水，严重时会出现管道断裂或接口开裂。预防措施是：１）按设计要　求认真施工，确保管道基础的强度和稳定性。当地基地质水文条件不良　时，应进行换土改良处治，以提高基槽底部的承载力；２）如果槽底土壤被　扰动或受水浸泡，应先挖除松软土层后和超挖部分用砂或碎石等稳定性　好的材料回填密实；３）地下水位以下开挖土方时，应采取有效措施做好　坑槽底部排水降水工作，确保干槽开挖，必要时可在槽坑底预留２０ｃｍ　厚土层，待后续工序施工时随挖随封闭。　２．２．２管材质量差，存在裂缝或局部混凝土松散，抗渗能力差，容易产生　漏水。因此要求：１）所用管材要有质量部门提供合格证和力学试验报告　等资料；２）管材外观要求表面平整无松散露骨和蜂窝麻面现象．硬物轻　敲管壁其响声清脆悦耳；３）安装前再次逐节检查，对已发现或有质量疑　问的应弃之不用或经有效处理后方可使用。　２：２－３管接口填料及施工质量差，管道在外力作用下产生破损或接口开　裂。防治措施：１）选用质量良好的接口填料并按试验配合比和合理的施　工工艺组织施工；２）接口缝内要洁净，对水泥类填料接口还要预先湿润，　而对油性的则预先干燥后刷冷底子油，再按照施工操作规程认真施工。　２．２．４检查井施工质量差，井壁和与其连接管的结合处渗漏。预防措施：　１）检查井砌筑砂浆要饱满，勾缝全面，不遗漏；抹面前清洁和湿润表面，　抹面时及时压光收浆并养护；遇有地下水时，抹面和勾缝应随砌筑及时　完成，不可在回填以后再进行内抹面或内勾缝；２）与检查井连接的管外　表面应先湿润且均匀刷一层水泥原浆，并座浆就位后再做好内外抹面，　以防渗漏。　２．２．５闭水段封口不密实，又因其在井内而常被忽视，如果采用砌砖墙　封堵时，应注意做好以下几点：１）砌堵前应把管口０．５ｍ左右范围内的管　内壁清洗干净，涂刷水泥原浆，同时把所用的砖块润湿备用；２）砌堵砂浆　标号应不低于Ｍ７．５，且具有良好的稠度；３）勾缝和抹面用的水泥砂浆标　号不低于ＭＩ５。管径较大时应内外双面（较小时只做外单面）勾缝或抹　面。抹面应按防水的５层施工法施工；４）条件允许时可在检查井砌筑之　前进行封砌，以利于质量保证；５）预设排水孔应在管内底处以便排干和　试验时检查。　２．２．６闭水试验是对管道施工和材料质量进行全面的检验，其间难免出　现三两次不合格现象。这时应先在渗漏处一一做好记号，在排干管内水　后进行认真处理。对细小的缝隙或麻面渗漏可采用水泥浆涂刷或防水涂　料涂刷，较严重的应返工处理。油膏接口可采用喷灯进行表面处理，一般　可凑效，否则挖开重填。严重的渗漏除了更换管材、重新填塞接口外，还　可请专业技术人员处理。处理后再做试验，如此重复进行直至闭水合格　为止。　３检查井变形、下沉　３．１产生原因　检查井变形和下沉的原因是：检查井的基层和垫层存在质量缺陷，　施工时随意性大等原因造成。　３－２防治措施　３．２．１认真做好检查井的基层和垫层，破管做流槽的做法，防止井体下　沉。　３．２．２检查井砌筑质量应控制好井室和井口中心位置及其高度，防止井　体变形。　３．２－３检查井井盖与座要配套；安装时座浆要饱满；注意轻重型号，铁爬　梯安装要控制好上、下第一步的位置，偏差不要太大，平面位置准确。　４回填土沉陷　４．１产生原因　检查井周边回填不密实，不按要求分层夯实，填料质量欠佳、含水量　控制不好等原因，影响压实效果，会造成过大的沉降。　４．２预防与处治措施　４．２．１严格控制回填土土质。回填土中不得含有碎砖、石块、混凝土碎块　及大于ｌＯｅｍ的硬土块；填土含水量以接近最佳含水量为宜。回填时槽内　应无积水，不得回填淤泥、腐殖土、冻土及有机物。　４．２．２严格控制每层回填土厚度。管沟回填应分层夯实，每层厚度不大　于３０ｅｒａ，并对每层填土的密实度按规范进行检测，合格才能继续回填，　管道两侧同时进行填土，两侧填土高差不大于３０ｅｒａ。　４．２．３严格控制回填土密实度。管沟胸腔部位密实度不小于９０％；管顶　５０ｃｍ范围内密实度应在８５％～８８％之间；管顶５０ｃｍ以上密实度要求同　路基密实度一样。　５施工中的质量控制具体措施　５．１选购合格的排水管材　５．１．１要选择正规厂家生产的管材，并且检查管材的出厂合格证及送检　力学试验报告等资料是否齐全。　５．１．２要重视管材的外观检查。管材不得有破损、脱皮、蜂窝、露骨、裂纹　等现象，外观检查不合格不能使用。　５．２要严格按设计参数施工　不得擅自变更管道走向，并且要对测量放线进行复测。若遇建筑物　须避让时，建设方出具设计变更，在适当的位置增设连接井，其间以直线　相通，连接井转角应大于１３５。。　５．３沟槽开挖　在沟槽开挖过程中，经常会出现边坡塌方，槽底泡水、槽底超挖、沟　槽断面不符合要求等一些质量问题，为此采取了如下防治措施：　５．３．１　防止边坡塌方。施工前根据土壤类别、土的力学性质确定适当的　槽帮坡度。实施支撑的直槽槽帮坡度一般采用１：Ｏ．０５，对于较深的沟槽，　宜分层开挖。挖槽土方妥善安排堆放位置，一般情况堆在（下转３２１页）

1 排水管道施工中常见问题及对策

1、排水管道施工现状概述 市政排水管道建设工程虽然施工工艺相对不太复杂，但是由于大多项目是在市区施工，环境复杂，既有的地下管线及电缆状况不明，在确保既有工程安全的前提下，还要考虑地上交通等因素的影响，导致施工难度增加，施工质量和工期往往无法保证。

排水管道施工一般存在以下几个问题：（1）管道位置偏移或积水测量差错，施工走样和意外的避让原有构筑物，就会在平面上产生位置偏移，从而在立面上产生积水甚至倒坡现象。（2）管道渗漏水，闭水试验不合格，基础不匀称下沉，管材及其接口施工质量差、闭水段端头封堵不严密、井体施工质量差等原因均可产生漏水现象。（3）检查井变形、下沉，构配件质量差检查井变形和下沉，井盖质量和安装质量差，铁爬梯安装随便性太大，影响外观及其使用质量。（4）回填土沉陷压实机具不合适；填料质量欠佳、含水量掌握不好等原因影响压实效果，给工后造成过大的沉降。

2、排水管道施工中常见问题的可行性对策

2.1在管道位置经常出现偏移工积水

现象产生的原因：测量差错，施工走样和意外的避让原有构筑物，在平面上产生位置偏移，立面上产生积水甚至倒坡现象。 2 预防措施：（1）防止测量和施工造成的病害措施主要有：①施工前要确认根据施工测量规范和规程进行交接桩复测与保护。②施工放样要结合水文地质条件，根据埋置深度和设计要求以及有关规定放样，且必需进行复测检测其误差符合要求后才能交付施工。③施工时要严格根据样桩进行，沟槽和平基要作好轴线和纵坡测量验收。（2）施工过程中如意外遇到构筑物须避让时，应在适当的位置增设连接井，其间以直接连通，连接并转角应大于135°。

2.2预防回填土沉陷的处治措施

（1）预防措施。

①管槽回填时必需依据回填的部位和施工条件选择适合的填料和压夯）实机具。如本地区主干道下的排水等设施的坑槽回填用中粗砂。管槽从胸腔部位填至管顶30cm，再灌水振捣至相对密度≥0.7，实践证明效果很好。②管槽较窄时可采用微型压路机碾压和人工或蛙式打夯机夯填。不同填料，不同填筑厚度应选用不同的夯压器具，以取得最经济的压实效果。③填料中的淤泥、树根、草皮及腐植物既影响压实效果，又会在土中干缩、腐烂形成孔洞，这些材料均不可做为填料，以免引起沉陷。④掌握填料含水量大于最佳含水量2%左右；遇地下水或雨后施工必需先排干水再分层随填随压密实；杜绝带水回填或水夯法施工。
