多级离心泵的工作原理

科技信息　工程技术　

多级离心泵　衡系统设计原理　

辽源泵业有限责任公司　赵洪文　

［摘要］多级泵轴向力平衡机构，是直接影响水泵能否正常长期运行的主要装置，平衡机构的泄露也影响泵的效率，多级泵的故障　

停车很多是由于机构不合理或损坏引起的，所以它是分段式多级泵的一个重要组成部分。本文将阐述平衡盘平衡机构的设计原理。　

［关键词］多级离心泵　平衡系统　泵轴　

１．平衡机构平衡原理　

泵＿【作时，转子上作用着轴向力，如果不设法消除或平衡作用在转　

子上的轴向力，此轴向力将拉动转子轴向移动，与固定零件接触，造成　

泵零件的损坏以至不能正常工作。因此必须设法消除或平衡此轴向　

力，方能使泵正常工作。这就给我们提供了利用高压液体去平衡轴向　

力的可能性，在生产实践中就产生了水力平衡机构。　

平衡机构要平衡的轴向力主要由下列各分力组成：　

（１）叶轮前、后盖板不对称产生的轴向力，此力指向叶轮吸入口方　

向。　

（２）动反力，此力指向叶轮后面。　

（３）轴台、轴端等结构因素引起的轴抽力，其方向视具体情况而定。　（４）转子重量引起的轴向力与转子的布置方式有关。　

（５）影响轴向力的其它因素。　

泵产生轴向力对水泵的工作不利，可以采用以下方法平衡泵的轴　

向力：　

（１）推力轴承　

（２）平衡孔或平衡管　

（３）双吸叶轮　

（４）背叶片　

（５）叶轮对称布置　

（６）平衡鼓　

（７）平衡盘　

通过采用上述的平衡方法可以达到平衡轴向力的目的，但在节段　

式离心泵中比较常用的是平衡盘平衡机构，这里主要针对此机构进行　

一下论述。　

１．１平衡盘动态平衡原理　

通　

．　｜　

／　≮　＼　

／　／　

，。　ｆ　ｌ　Ｊ　Ｉ　／　Ｉ　ｒ　／　Ｄ　、　ｆ　Ｌ』　０　豆ｌ　

Ｌ　Ｉ　平衡盘　

图１多级泵平衡盘装置　

如图１所示在平衡盘机构中除了轴套与泵体之间有一个径向间隙　

ｂ之外，在平衡盘与泵体之间还有一个轴向间隙ｂ　，平衡盘的后面和吸　

人口相通，这样，径向间隙前的压力就是末级叶轮背面的压力　。而平　

双级离心泵的工作原理

双级离心泵是一种特殊的离心泵,它由两个叶轮串联构成。第一级叶轮将液体从入口吸入并赋予一定的动能,然后液体进入第二级叶轮,在第二级叶轮中继续获得动能,最终从出口高速喷出。

1. 工作过程

- 液体从泵入口进入,首先被第一级叶轮吸入。

- 在第一级叶轮的作用下,液体获得一定的动能和压力。

- 液体经过一个扩压室,流向第二级叶轮。

- 进入第二级叶轮后,液体获得进一步的动能和压力增加。

- 最后,液体从出口高速喷出,完成输送。

2. 优点

- 双级结构可提高单级泵的扬程,从而使泵能输送液体到更高的位置。

- 效率较高,能耗较低,适用于大流量、高扬程的输送场合。

- 结构紧凑,占地面积小。

3. 应用

双级离心泵广泛应用于城市供水系统、工业循环冷却系统、消防给水系统等领域,尤其适合于需要较高扬程的场合。

双级离心泵利用两级叶轮的串联作用,将液体赋予较高的动能和压力,从而实现高扬程、大流量的输送,是一种高效、紧凑的泵类型。

多级离心泵型号使用原理及特点

人们在分析质量故障原因时，往往习惯在多级离心泵机械密封自身方面查找原因，例如：机械密封的选型是否合适，材料选择是否正确，密封面的比压是否正确，摩擦副的选择是否合理等等。而很少在多级离心泵机械密封的外部条件方面去查找原因，从泵用机械密封的外部条件的角度分析了影响密封效果的几种因素和应采取的合理措施。大西洋泵业为您分析原因：

一、机械密封的原理及要求

机械密封是靠一对相对运动的环的端面A相互贴合形成的微小轴向间隙起密封作用，这种装置称为机械密封。机械密封通常由动环、静环、压紧元件和密封元件组成。其中动环和静环的端面组成一对摩擦副，动环靠密封室中液体的压力使其端面压紧在静环端面上，并在两环端面上产生适当的比压和保持一层极薄的液体膜而达到密封的目的。压紧元件产生压力，可使泵在不运转状态下，也保持端面贴合，保证密封介质不外漏，并防止杂质进入密封端面。密封元件起密封动环与轴的间隙B、静环与压盖的间隙C的作用，同时对泵的振动、冲击起缓冲作用。机械密封在实际运行中不是一个孤立的部件，它是与泵的其它零部件一起组合起来运行的，同时通过其基本原理可以看出，机械密封的正常运行是有条件的，例如：泵轴的窜量不能太大，否则摩擦副端面不能形成正常要求的比压;机械密封处的泵轴不能有太大的挠度，否则端面比压会不均匀等等。大西洋泵业只有满足类似这样的外部条件，再加上良好的机械密封自身性能，才能达到理想的密封效果。

二、外部条件影响的原因分析

2.1泵轴的轴向窜量大机械密封的密封面要有一定的比压，这样才能起到密封作用，这就要求机械密封的弹簧要有一定的缩量，给密封端面一个推力，旋转起来使密封面产生密封

所要求的比压。为了保证这一个比压，机械密封要求泵轴不能有太大的窜量，一般要保证在0.5 mm以内。但在实际设计当中，由于设计的不合理，往往泵轴产生很大的窜量，对机械密封的使用是非常不利的。这种现象往往出现在多级离心泵中，尤其是在泵启动过程中，窜量比较大。

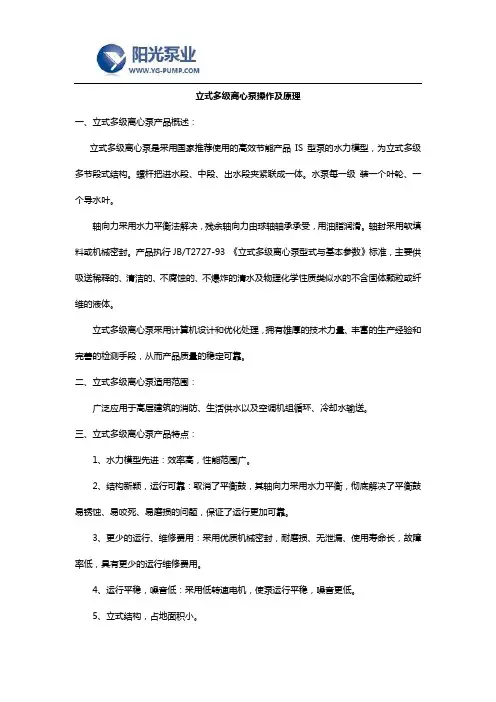

立式多级离心泵操作及原理

一、立式多级离心泵产品概述：

立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级 装一个叶轮、一个导水叶。

轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93 《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

立式多级离心泵采用计算机设计和优化处理，拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而产品质量的稳定可靠。

二、立式多级离心泵适用范围：

广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。

三、立式多级离心泵产品特点：

1、水力模型先进：效率高，性能范围广。

2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。

5、立式结构，占地面积小。

四、立式多级离心泵技术参数：

流量：4.2-504m3/h；

扬程：24-240m；

功率：1.5-450kw；

转速：1480r/min；

口径：φ40-φ250；

温度范围：0-+90℃；

工作压力：≤2.4Mpa。 五、立式多级离心泵型号意义：

六、立式多级离心泵适用范围：

广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
