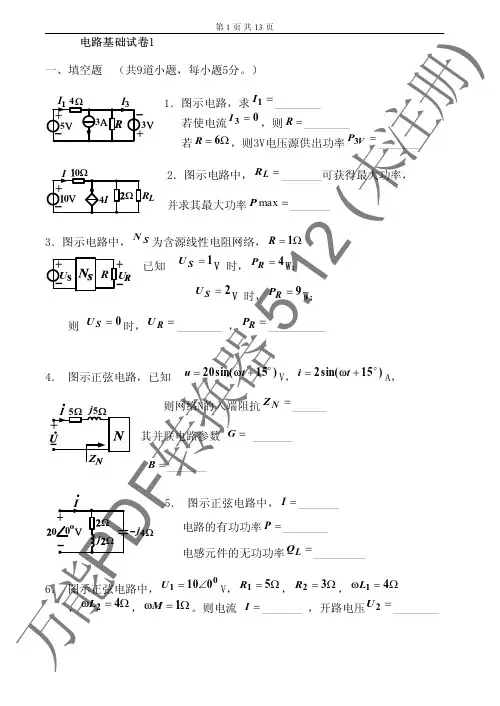

A卷
一、 填空：要求有计算过程。(每空5分，共15分)
1、图1所示电路中理想电流源的功率为 。(4分)
2、图2所示电路中电流I为 。
3、图3所示电路中电流U为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I。
图4 图5 图6
三、 求图5所示电路中的电压Uab 。(10分)
四、 含理想变压器电路如图6，VUS00100，求负载R上电压有效值U 。(10分)
五、求图7中各二端网络的等效电阻。(15分)
图7
六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K闭合后的uc(t)。(10分)
七、(10分)
电路如图9所示。已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，
Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求1I。
图8 图9
B卷
一、选择题(单选)：(20分)
1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7A B、6A C、5A D、4A
2、关于理想电感元件的伏安关系，下列各式正确的有( )
A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt
3、耦合电感的顺串时等效电感为( ) 。
A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M2
4、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )
1 第1章 试题库
一、填空题（建议较易填空每空0.5分，较难填空每空1分）
1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。
3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；
基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
第 1 页 共 3 页 山东理工大学2011年硕士研究生招生考试试题（A卷）
注意事项：本试题的答案必须写在规定的答题纸上，写在试题上不给分。
考试科目：电路 （考生必须自带计算器）
一、（12分）用等效变换的方法求图示电路的I，并求6 V电压源的功率，指出是吸收还是供出功率。
二、（12分）图示电路在0t时已达稳态，当0t时开关接通。求 )(tuC、)(1ti，0t。（用三要素法求）
abc22272A6AI6V +__+t03681i1A12FuC66i1
第一题图 第二题图
三、（12分）图示电路中两电流表的读数皆为2A。求电流有效值I、 BI 和 CI。
四、（12分）图示电路中，已知理想变压器的变比n=10，求负载LZ为何值时可获得最大功率，并求此maxP。
IC对称三相电压源AIBIAIA
对称三相电阻负载对称三相电压源
电阻负载
IBAA1UA0212ULZ1-j1+-
第三题图 第四题图
五、（12分） 在图示电路中，试求输入电流I1和输出电压U2。
六、（14分） 图示电路中uUttSmcoscosV5010302210133，已知：电流的有效值I1=5A，IR=3A，电路消耗功率等于360W，以及在基波103rads作用下，LC1110140，，试求R和C的值。 第 2 页 共 3 页 j8j32I1100Vj21-j32U2 CC1RL1uSiRi1
第五题图 第六题
电信系《电路分析》试题库汇编及答案
1 电路分析基础试题库汇编及答案
一．填空题（每空1分）
1-1.所谓电路，是由电的器件相互连接而构成的 电流 的通路。
1-2.实现电能输送和变换的电路称为 电工 电路；实现信息的传输和处理的电路称为 电子 电路。
1-3. 信号 是消息或信息的表现形式，通常是时间的函数。
2-1.通常，把单位时间内通过导体横截面的电荷量定义为 电流 。
2-2.习惯上把 正电荷 运动方向规定为电流的方向。
2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的 电压 。
2-4.电压和电流的参考方向一致，称为 关联参考 方向。
2-5.电压和电流的参考方向相反，称为 非关联参考 方向。
2-6.电压和电流的负值，表明参考方向与实际方向 一致 。
2-7.若P>0（正值），说明该元件 消耗（或吸收） 功率，该元件为 负载 。
2-8.若P<0（负值），说明该元件 产生（或发出） 功率，该元件为 电源 。
2-9.任一电路中，产生的功率和消耗的功率应该 相等 ，称为功率平衡定律。
2-10.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 代数和为零 。
2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 电压 代数和为零。
2-12.用u—i 平面的曲线表示其特性的二端元件称为 电阻 元件。
2-13.用u—q平面的曲线表示其特性的二端元件称为 电容 元件。
2-14.用i—平面的曲线表示其特性的二端元件称为 电感 元件。
2-15.端电压恒为Su(t)，与流过它的电流i无关的二端元件称为 电压源 。
2-16.输出电流恒为Si(t)，与其端电压u无关的二端元件称为 电流源 。
