制冷机组工作原理

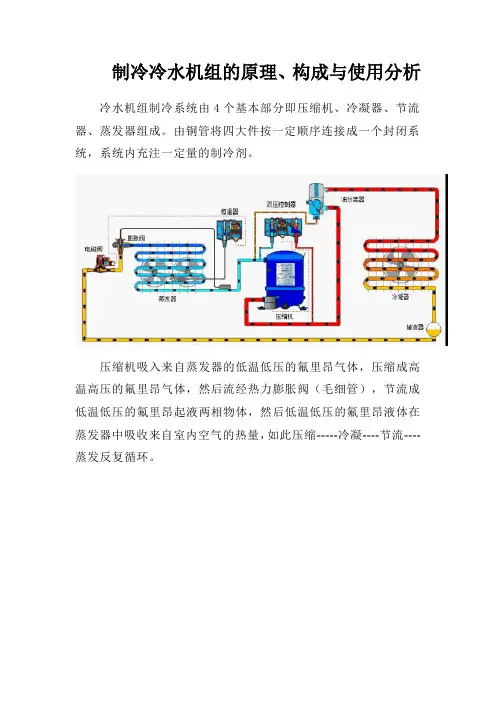

制冷冷水机组的原理、构成与使用分析

冷水机组制冷系统由4个基本部分即压缩机、冷凝器、节流器、蒸发器组成。由铜管将四大件按一定顺序连接成一个封闭系统，系统内充注一定量的制冷剂。

压缩机吸入来自蒸发器的低温低压的氟里昂气体，压缩成高温高压的氟里昂气体，然后流经热力膨胀阀（毛细管），节流成低温低压的氟里昂起液两相物体，然后低温低压的氟里昂液体在蒸发器中吸收来自室内空气的热量，如此压缩-----冷凝----节流----蒸发反复循环。

一、冷水机组：

这是中央空调的“制冷源”，“心藏”，通往各个房间循环水由冷水机组进行“内部交换”，降温为“冷却水”。

二、外部热交换系统： 冷冻水循环系统：由冷冻泵及冷冻水管道组成。从冷水机组流出的冷冻水由冷冻泵加压送入冷冻水管道， 在个房间内进行热交换，带走房间内热量，是房间内的温度下降。

冷却水循环系统：由冷却泵及冷却水管道及冷却塔组成。冷水机组进行热交换，是水温冷却的同时，必将释放大量的热量。该热量被冷却水吸收，是冷却水温度升高。冷却泵将升了温冷却水压入冷却塔，使之在冷却塔中与大气进行热交换，然后再降了温的冷却水，送回到冷水机组。

三、冷却风机：

室内风机：安装于所需要降温的房间内，用于将由冷冻水冷却了的空气吹入房间，加速房间内的热交换。

冷却塔风机：用于降低冷却塔的水温， 加速将“回水”带回的热量散发到大气中去。

四、冷水机组启动与运行：

检查每台压缩机的油位和油温：油面在1/3～2/3；油温在50℃～60℃，手摸加热器须发烫。

检查主电源电压和电流：电源电压在340V～440V范围内；三相电压不平衡值<2％(>2％绝对不能开机)；三相电流不平衡值<10％。

启动冷冻水泵和冷却水泵：两个水系统的循环建立起来以后，调节蒸发器和冷凝器进出口阀门的开度。

检查冷冻水供水温度：设定值是否合适，不合适可改设。

启动前检查：检查电气接头的紧固性（主回路、控制回路），至少要给油槽加热24小时，使油槽温度不能低于38度。

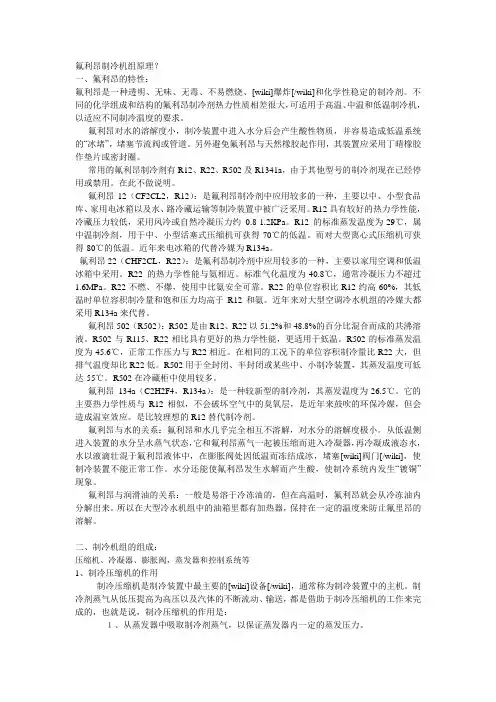

氟利昂制冷机组原理？

一、氟利昂的特性：

氟利昂是一种透明、无味、无毒、不易燃烧、[wiki]爆炸[/wiki]和化学性稳定的制冷剂。不同的化学组成和结构的氟利昂制冷剂热力性质相差很大，可适用于高温、中温和低温制冷机，以适应不同制冷温度的要求。

氟利昂对水的溶解度小，制冷装置中进入水分后会产生酸性物质，并容易造成低温系统的“冰堵”，堵塞节流阀或管道。另外避免氟利昂与天然橡胶起作用，其装置应采用丁晴橡胶作垫片或密封圈。

常用的氟利昂制冷剂有R12、R22、R502及R1341a，由于其他型号的制冷剂现在已经停用或禁用。在此不做说明。

氟利昂12（CF2CL2，R12）：是氟利昂制冷剂中应用较多的一种，主要以中、小型食品库、家用电冰箱以及水、路冷藏运输等制冷装置中被广泛采用。R12具有较好的热力学性能，冷藏压力较低，采用风冷或自然冷凝压力约0.8-1.2KPa。R12的标准蒸发温度为-29℃，属中温制冷剂，用于中、小型活塞式压缩机可获得-70℃的低温。而对大型离心式压缩机可获得-80℃的低温。近年来电冰箱的代替冷媒为R134a。

氟利昂22（CHF2CL，R22）：是氟利昂制冷剂中应用较多的一种，主要以家用空调和低温冰箱中采用。R22的热力学性能与氨相近。标准气化温度为-40.8℃，通常冷凝压力不超过1.6MPa。R22不燃、不爆，使用中比氨安全可靠。R22的单位容积比R12约高60%，其低温时单位容积制冷量和饱和压力均高于R12和氨。近年来对大型空调冷水机组的冷媒大都采用R134a来代替。

氟利昂502（R502）：R502是由R12、R22以51.2%和48.8%的百分比混合而成的共沸溶液。R502与R115、R22相比具有更好的热力学性能，更适用于低温。R502的标准蒸发温度为-45.6℃，正常工作压力与R22相近。在相同的工况下的单位容积制冷量比R22大，但排气温度却比R22低。R502用于全封闭、半封闭或某些中、小制冷装置，其蒸发温度可低达-55℃。R502在冷藏柜中使用较多。

制冷机组工作原理

制冷机组是一种用于制冷的设备，主要由压缩机、换热器、膨胀阀和冷凝器四个部分组成。其工作原理如下：

1. 压缩机：制冷机组内的压缩机通过电能或机械能将低压低温的制冷剂压缩成高压高温的气体。这样做的目的是提高制冷剂的温度和压力，为后续制冷过程提供能量。

2. 换热器：高温高压的制冷剂进入换热器，与外界环境进行热交换。制冷机组分为蒸发器和冷凝器两个换热器，蒸发器负责吸收室内热量，冷凝器则负责排放室外热量。

3. 膨胀阀：高温高压的制冷剂通过膨胀阀放松至低温低压状态。膨胀阀起到限制制冷剂流量的作用，使其能够进入下一个换热器，完成制冷循环。

4. 冷凝器：经过膨胀阀放松后的制冷剂进入冷凝器。在冷凝器中，制冷剂受到外界空气或水的冷却后逐渐转变为高压液体。这个转化过程释放了大量热量，使得制冷剂能够重新进入压缩机，循环执行制冷任务。

通过以上的工作原理，制冷机组可以将热量从室内移出，实现制冷效果。制冷机组被广泛应用于空调、冷库和工业冷却等领域。

氟制冷机组工作原理

以氟制冷机组工作原理为题，下面将为大家详细介绍氟制冷机组的工作原理。

一、氟制冷机组的组成及工作原理

氟制冷机组由压缩机、冷凝器、膨胀阀和蒸发器等四个主要组成部分组成。下面将分别介绍各部分的工作原理。

1. 压缩机

压缩机是氟制冷机组的核心部件，其作用是将低温低压的制冷剂气体吸入，并将其压缩成高温高压气体。压缩机的工作原理是利用机械运动将气体吸入压缩腔体，然后通过活塞或叶片等运动将气体压缩。这样可以使气体的温度和压力都升高。

2. 冷凝器

冷凝器是将高温高压的气体冷却成高压液体的设备。冷凝器的工作原理是利用冷却介质（如水或空气）将高温气体的热量带走，使其冷却并凝结成液体。在冷凝器中，制冷剂会释放出大量的热量，从而使其温度和压力都降低。

3. 膨胀阀

膨胀阀是将高压液体制冷剂调节成低温低压的设备。膨胀阀的工作原理是通过阀门的调节作用，使高压液体制冷剂流经膨胀阀时，压力骤然下降，从而使其温度也随之下降。这样就实现了制冷剂的膨胀过程。

4. 蒸发器

蒸发器是将低温低压的制冷剂液体蒸发成低温低压的蒸汽的设备。蒸发器的工作原理是利用制冷剂液体在蒸发器内部蒸发时吸收外界热量，从而使其温度升高，并变成低温低压的蒸汽。蒸发器通过与被制冷物体接触，将蒸汽的热量传递给被制冷物体，使其温度降低。

二、氟制冷机组的工作过程

了解了氟制冷机组的组成和工作原理后，下面将介绍氟制冷机组的工作过程。

1. 压缩过程

在压缩机内部，制冷剂气体受到机械运动的作用，被压缩成高温高压气体。这个过程中，制冷剂的温度和压力都升高。

2. 冷凝过程

高温高压的气体进入冷凝器后，通过与冷却介质（如水或空气）的接触，散发出大量的热量，使其冷却并凝结成高压液体。这个过程中，制冷剂的温度和压力都降低。

3. 膨胀过程

高压液体制冷剂通过膨胀阀进入蒸发器时，压力骤然下降，使得制冷剂液体温度也随之下降。在蒸发器内，制冷剂液体吸收外界热量，蒸发成低温低压的蒸汽。
