PPR管配件名称型号规格

PPR管：作为一种新型的水管材料，PPR管具有得天独厚的优势，它既可以用作冷管，也可以用作热水管，由于其无毒、质轻、耐压、耐腐蚀，正在成为一种推广的材料。也适用于热水管道，甚至纯净饮用水管道。PPR管的接口采用热熔技术，管子之间完全融合到了一起，所以一旦安装打压测试通过，而且PPR管不会结垢

PP-R管件，采用优质原料注塑而成，产品各项性能均达到或超过国家标准GB/T18742的规定指标。还具有以下特有的设计和工艺优势：

● 采用大弧度弯位设计，能有效地减少水锤的形成，杜绝管震现象发生。

● 采用45度倒角设计，使熔接更轻松。

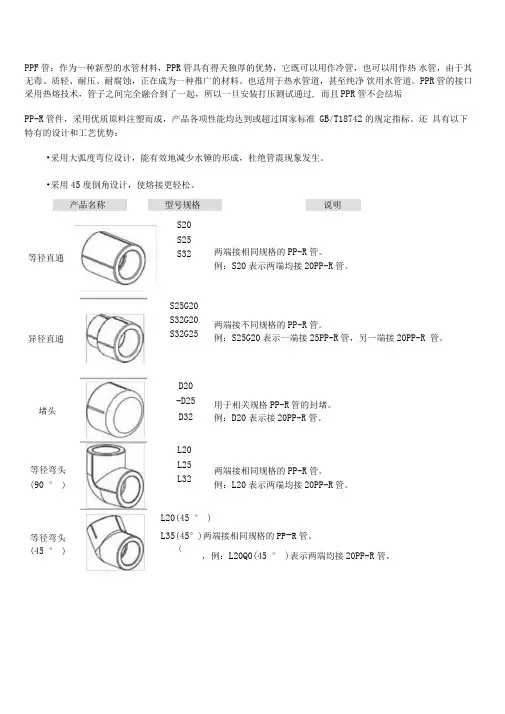

产品名称 型号规格 说明

等径直通

S20

两端接相同规格的PP-R管。

例： S20表示两端均接20PP-R管。 S25

S32

异径直通

S25*20

两端接不同规格的PP-R管。

例：S25*20表示一端接25PP-R管，另一端接20PP-R管。 S32*20

S32*25

堵头

D20

用于相关规格PP-R管的封堵。

例：D20表示接20PP-R管。 -D25

D32

等径弯头(90°)

L20

两端接相同规格的PP-R管。

例：L20表示两端均接20PP-R管。 L25

L32

等径弯头(45°)

L20(45°)

两端接相同规格的PP-R管。

例：L20*20(45°)表示两端均接20PP-R管。 L25(45°)

L32(45°)

异径弯头

F12-L25*20

两端接不同规格的PP-R管。

例：L25*20表示一端接25PP-R管，另一端接20PP-R管。 F12-L32*20

F12-L32*25

等径三通

T20

三端接相同规格的PP-R管。

例：T20表示三端均接20PP-R管。 T25

T32

异径三通

T25*20

三端均接PP-R管，其中一端变径。

例：T25表示两端均接25PP-R管，中间接20PP-R管。 T32*20

T32*25

过桥弯

W20

两端接相同规格的PP-R管。

例：W20表示两端均接20PP-R管。 W25

过桥弯管

(S3.2系列) W20(L)

两端接相同规格的PP-R管件。 W25(L)

W32(L)

外牙直通

S20*1/2M

一端接PP-R管，另一端接内牙。

例：S20*1/2M表示一端接20PP-R管，另一端接1/2寸内牙。 S20*3/4M

S25*1/2M

S25*3/4M

S32*3/4M

S32*1M 内牙直通

S20*1/2F

一端接PP-R管，另一端接外牙。例：S20*1/2F表示一端接20PP-R管，另一端接1/2寸外牙。 S20*3/4F

S25*1/2F

S25*3/4F

S32*3/4F

S32*1F

外牙弯头

L20*1/2M

一端接PP-R管，另一端接内牙。

例：L20*1/2M表示一端接20PP-R管，另一端接1/2寸内牙。 L20*3/4M

L25*1/2M

L25*3/4M

L32*3/4M

L32*1M

带座内牙弯头

L20*1/2F(Z) 一端接PP-R管，另一端接外牙。该管件可通过底座固定在墙上。

例：L20*1/2F（Z）表示一端接20PP-R管，另一端接1/2寸外牙。 L25*1/2F(Z)

内牙弯头

L20*1/2F

一端接PP-R管，另一端接外牙。

例：L20*1/2F表示一端接20PP-R管，另一端接1/2寸外牙。 L20*3/4F

L25*1/2F

L25*3/4F

L32*3/4F

L32*1F

内牙三通

T20*1/2F

两端接PP-R管，中端接外牙。

例：T20*1/2F*20表示两端接20PP-R管，中间接1/2寸外牙。 T25*1/2F

T25*3/4F

T32*1/2F

T32*3/4F

T32*1F 外牙三通

T20*1/2M

两端接PP-R管，中端接内牙。

例：T20*1/2M*20表示两端接20PP-R管，中间接1/2寸内牙。 T25*3/4M

T32*1/2M

T32*3/4M*32

外牙活接

F12-S20*1/2M（H）

用于需拆卸处的安装连接，一端接PP-R管，另一端接内牙。

例：S20*1/2M*20表示一端接20PP-R管，另一端接1/2寸内牙。 F12-S25*3/4M（H）

F12-S25*1M（H）

F12-S32*1M（H）

F12-S40*1 1/4M(H)

F12-S50*1 1/2M(H)

F12-S63*2M(H)

内牙活接

F12-S20*1/2F（H）

用于需拆卸处的安装连接，一端接PP-R管，另一端接外牙。

例：S20*1/2F（H）表示一端接20PP-R管，另一端接1/2寸外牙。 F12-S25*3/4F（H）

F12-S32*1F（H）

等径活接

F12-S20*20（H）

用于需拆卸处的安装连接，可拆卸结构，两端接PP-R管。 F12-S25*25（H）

F12-S32*32（H）

内牙直通活接 S20*1/2F（H2）

用于需拆卸处的安装连接，一端接PP-R管，另一端接外牙，主要用于水表连接。

内牙弯头活接

L20*1/2F（H2）

用于需拆卸处的安装连接，一端接PP-R管，另一端接外牙，主要用于水表连接。

PPR管规格详解

DN15,DN20,DN25是外径。四分管和六分管的直径

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′ DN25

1.2′ DN32

1.5′ DN40

2′ DN50

2.5′ DN65

3′ DN80

4′ DN100

5′ DN125

6′ DN150

8′ DN200

10′ DN250

12′ DN300

GB/T50106-2001

2.4管径

2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：

1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；

4 塑料管材，管径宜按产品标准的方法表示；

5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB

5836.1-92）

PPR管材规格用管系列S、公称外径dn×公称壁厚en表示

例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm

表示为S5、dn25×en2.5mm

PPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en

其中：dn——PPR公称外径，单位为mm

en——PPR公称壁厚，单位为mm

一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列

PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。

PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。

PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1

PPR管件规格的表示方法：

PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径。PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。

大部分企业PPR管件都只有最高标准S2一个系列,冷热水全部试用

PPR管规格S5系列--------------1.25兆帕(12.5公斤)

PPR管规格S4系列--------------1.6兆帕(16公斤)

PPR管规格S3.2系列------------2.0兆帕(20公斤)
