电压互感器试验方案
1.试验目的：
（1）验证电压互感器的技术参数是否符合规定标准；
（2）评估电压互感器的准确性和稳定性；
（3）检测电压互感器的绝缘和电击保护功能。
2.试验装置：
（1）电源：提供标准电压源，电压范围可调；
（2）负载电阻：可调负载电阻，用于调整试验电流大小；
（3）电压表：用于测量试验电压；
（4）绕组可调试验台：用于测试不同变比的电压互感器；
（5）数据采集系统：用于记录试验结果。
3.试验步骤：
（1）接线：将电压互感器的输入绕组与电源相连接，输出绕组与负载电阻连接，电压表连接在负载电阻两端；
（2）变比测量：将电源的电压逐步升高，记录输入输出电压的值，计算变比，并与设备技术参数进行比较；
（3）误差测量：将电源的电压调整到标称值，并使负载电阻达到额定电流，记录输入输出电压的值，计算误差，并与设备技术参数进行比较； （4）短路阻抗测量：将电源的电压调整到标称值，并短路电压互感器的输出绕组，测量输入电压和电流，计算短路阻抗的值，并与设备技术参数进行比较；
（5）绝缘电阻测量：断开电源，使用绝缘电阻测试仪对电压互感器的绝缘进行测量，记录绝缘电阻的值，并与设备技术参数进行比较；
（6）电击保护测量：将电源的电压调整到标称值，使负载电阻达到额定电流，将电击电压施加到电压互感器的绝缘支持结构上，测量电压互感器的电压和电流，并与设备技术参数进行比较。

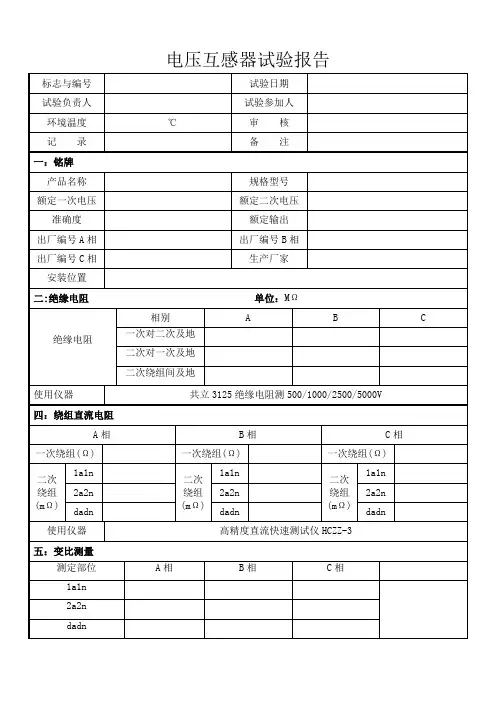

4.试验记录与分析：
（1）记录每次试验的实际参数值，包括输入输出电压、电流、变比、误差、短路阻抗、绝缘电阻等；
（2）根据设备技术参数，比较实际参数值与标称值的差异，评估电压互感器的准确性和稳定性；
（3）对于与设备技术参数存在较大差异的试验结果，进行原因分析，并采取相应的修正措施。
5.注意事项：
（1）在进行试验时，确保实施各项试验的安全措施，防止电击和其他事故；
（2）根据试验需要，确保电源的电压和电流稳定，并按需调整电阻负载；
（3）确保测量仪器的准确性和可靠性，校准设备并定期维护； （4）根据试验结果，及时采取相应的修正和改进措施，保证电压互感器的性能和可靠性。
以上是一份电压互感器试验方案，供参考。根据实际需求，可以进行适当的调整和补充。在试验过程中，应严格按照相关标准和安全规定进行操作，确保试验的准确和可靠性。
