万用表的检验方法

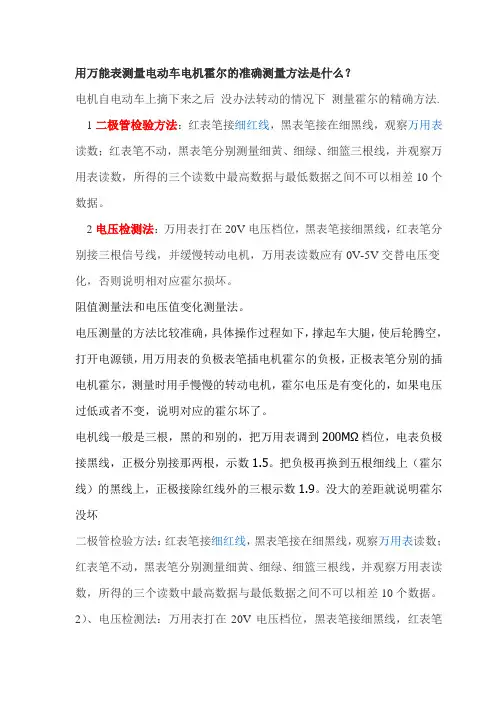

用万能表测量电动车电机霍尔的准确测量方法是什么？

电机自电动车上摘下来之后 没办法转动的情况下 测量霍尔的精确方法.

1二极管检验方法：红表笔接细红线，黑表笔接在细黑线，观察万用表读数；红表笔不动，黑表笔分别测量细黄、细绿、细篮三根线，并观察万用表读数，所得的三个读数中最高数据与最低数据之间不可以相差10个数据。

2电压检测法：万用表打在20V电压档位，黑表笔接细黑线，红表笔分别接三根信号线，并缓慢转动电机，万用表读数应有0V-5V交替电压变化，否则说明相对应霍尔损坏。

阻值测量法和电压值变化测量法。

电压测量的方法比较准确，具体操作过程如下，撑起车大腿，使后轮腾空，打开电源锁，用万用表的负极表笔插电机霍尔的负极，正极表笔分别的插电机霍尔，测量时用手慢慢的转动电机，霍尔电压是有变化的，如果电压过低或者不变，说明对应的霍尔坏了。

电机线一般是三根，黑的和别的，把万用表调到200MΩ档位，电表负极接黑线，正极分别接那两根，示数1.5。把负极再换到五根细线上（霍尔线）的黑线上，正极接除红线外的三根示数1.9。没大的差距就说明霍尔没坏

二极管检验方法：红表笔接细红线，黑表笔接在细黑线，观察万用表读数；红表笔不动，黑表笔分别测量细黄、细绿、细篮三根线，并观察万用表读数，所得的三个读数中最高数据与最低数据之间不可以相差10个数据。

2）、电压检测法：万用表打在20V电压档位，黑表笔接细黑线，红表笔分别接三根信号线，并缓慢转动电机，万用表读数应有0V-5V交替电压变化，否则说明相对应霍尔损坏。\

电动车无刷电机霍尔检测器简单制作方法



 |



浏览：1270

 |

 更新：2013-08-31 01:11

 |

 标签： 电动车

 1、无刷电机霍尔检测器样品、用途、

可以快速查找电动车、无刷电机霍尔的好坏，（可以准确找出单个霍尔的好坏）

2、所需工具、如下图、

Ｅ重置圃　堕　主持：朱　宁２０１３．１１ＮＯＮＧＣＵＮ　ＤＩＡＮＧＯＮＧ。…。’。’　。　’’’　甩万用表检：测　≥电气控制暇　鞠孽蠢话　（２２４００１）江苏省盐城技师学院孙彩兰　（３）分阶测量确定故障点；确定故障范围后，接下　来就是寻找故障点。即在确定的故障范围内寻找故障　点。现假设４—７段电路有故障，具体测量步骤如下。　第一步：测量１—５间的电压是否为３８０　Ｖ。若是　３８０　Ｖ。则ＫＭ２动断触头及相关导线有故障。　第二步：１—５间的电压不是３８０　Ｖ，再测量１—６　间的电压是否为３８０　Ｖ。若是３８０　Ｖ，则行程开关ＳＱ动　断触头及相关导线有故障；若不是３８０　Ｖ，则ＫＭ１线　圈及相关导线有故障。　若１—３段有故障，则分别测量７—３和７—２间的　电压，即可找出故障点。测量时参考点１，７不能搞错，　否则不能找出故障点。　２断路故障的检测　电路断路故障是指电路的某一个回路非正常断　开。使电流不能在回路中流通的故障。　检修断路故障的方法如下。　首先判断是否断路故障，再确定断路故障的范围　和断路回路，然后利用万用表找出断路点。万用表查找　断路点的方法有电压法、电位法、电阻法。　（１）电压法。电路断开，电路中没有电流通过，电路　中各种降压元件已不再有电压降落，电源电压全部降　落在断路点两端。因而可通过测量断路点的电压判断　出故障点。　如图４所示的简单电路，电源电压为直流１００　Ｖ，　通过动合触点ＫＭｌ和动断触点ＫＭ２，ＫＭ３，ＫＭ４，对电　磁线圈ＫＭ进行控制。万用表选择直流电压２５０　Ｖ挡　图４　电压法速查断路故障点　位。假定电路在Ａ处存在断路故障点，当动合触点　ＫＭ１人为闭合（或采用导线短接）后，电磁线圈ＫＭ仍　不能工作。将万用表红笔与电源正极相连，黑表笔与电　源负极相连，万用表指示为１００　Ｖ，然后移动黑表笔，　依次与端点１～８相连，若万用表指示也为５０　Ｖ，则说　明这些点至电源负极的电路无断路故障。当黑表笔移　动至端点９时，万用表指示为零，则断路故障就在８，９　相等，进而可判断该电路只有Ａ处一个断路故障点。　（２）电位法。电路出现断路故障，断路点两端电位　不等，断路点一端的电位与电源一端的电位相同，断路　点另一端的电位与电源另一端的电位相同，因而可以　通过测量电路中各点电位判断断路点。也可以用试电　笔测量（显示）电路中各点的电位来判断断路故障。　电位法主要适宜于～根相线（高电位线）和一根中　性线（低电位线）的单相交流电路。对于直流电路也可　采用。　（３）电阻法。电路出现断路故障后，断路两端电阻　为无穷大，而其他各段的电阻近似为零，负载两端的电　阻为某一定值。因此，可以通过测量电路各线段电阻来　查找断路点。检测电阻一般采用万用表欧姆挡。以图５　为例。假定电路在Ｂ点发生断路故障，查找的步骤如　下　图５电阻法速查断路故障点　断开电源。将万用表置于ＲｘｌＯ挡，而不要选择　Ｒｘｌｋ以上的高阻挡．以免发生误差。将万用表一表笔　接于电路中的Ｌ点，手持另一表笔，将其接于ｌ点，由　于Ｌ和１之间为一动合触点，应手动将其闭合后再断　开．观察表头指示。以检验此触点是否正常。再将动合　触点ＫＭ１短接，然后依次将表笔接于２～８点，在７点　处，万用表指示电阻为线圈ＫＭ的电阻Ｒ　，即１—７　间的电阻为Ｒ　。在８点处，万用表指示电阻为无穷　大．则断路故障发生在７．８间的连接线处。　３短路（短接）故障的检测　电路中不同电位的两点被导线（体）短接起来或者　其间的绝缘被击穿，造成电路不能正常工作的故障，称　为短路故障，某些情况下也称为短接故障。例如在图６　所示，负载ｒ是电路中的主要降压元件，即电路工作　时．电源电动势　主要降落在负载　两端（ｔｌ，ｔ２之　间），ｔｌ，ｔ２是不　等电位的两点，　ＶＩ　Ｓ　Ｖ２　短　路　部　位　故　障　之间。这时，如果再测量８，９间的电压，必与电源电压　若ｔｌ，ｔ２被导线　图６短路（短接）速查故障点示范图　嘲＠进行　翟警　需　曩　霪　篇一时间发布鬻繁；４５
