测控电路复习题

  • 格式：docx
  • 大小：3.74 KB
  • 文档页数：2

测控电路复习题

测控电路复习题

测控电路是电子工程中的一个重要分支，它涉及到信号的采集、处理和控制等方面。在实际应用中，测控电路广泛应用于各种仪器仪表、自动化设备和机器人等系统中。为了更好地巩固和理解测控电路的知识，下面将给出一些测控电路的复习题，供大家参考。

1. 什么是测控电路？

测控电路是指用于采集、处理和控制信号的电路。它可以将各种物理量转换为电信号，并通过电子元器件进行信号处理和控制，以实现对被测量对象的监测和控制。

2. 请简述模拟信号和数字信号的区别。

模拟信号是连续变化的信号，它的数值可以在一定范围内连续取值。而数字信号是离散的信号，它的数值只能取有限个值。模拟信号可以通过模数转换器（ADC）转换为数字信号，数字信号可以通过数模转换器（DAC）转换为模拟信号。

3. 什么是传感器？

传感器是一种能够将被测量物理量转换为电信号的装置。常见的传感器包括温度传感器、压力传感器、光电传感器等。它们可以将被测量物理量转换为模拟电压信号或数字信号，以供测控电路进行处理和控制。

4. 请简述运放的作用和特点。

运放（Operational Amplifier）是一种特殊的电子放大器，具有高增益、高输入阻抗和低输出阻抗等特点。它可以用于信号放大、滤波、比较、积分等各种应用。运放的输入端包括非反相输入端（+）和反相输入端（-），输出端为放大后的信号。

5. 请简述反馈在测控电路中的作用。

反馈是指将放大器输出信号的一部分再次输入到放大器的输入端的一种技术。在测控电路中，反馈可以改变放大器的增益、频率响应和稳定性等特性。负反馈可以提高放大器的稳定性和线性度，正反馈则可以产生振荡和非线性效应。

6. 请简述PID控制器的原理和应用。

PID控制器是一种常用的控制算法，它由比例（P）、积分（I）和微分（D）三个部分组成。比例部分根据误差大小进行控制，积分部分根据误差累积进行控制，微分部分根据误差变化率进行控制。PID控制器广泛应用于温度控制、速度控制和位置控制等领域。

7. 请简述数字信号处理在测控电路中的应用。

数字信号处理（DSP）是指利用数字技术对信号进行采样、变换、滤波、编码和解码等处理过程。在测控电路中，DSP可以实现对信号的数字滤波、谱分析、数据压缩和模式识别等功能。它可以提高信号处理的精度和速度，并方便与计算机进行数据交互。

以上是一些测控电路的复习题，通过对这些问题的思考和回答，可以加深对测控电路原理和应用的理解。同时，希望大家能够通过实际操作和实验，进一步掌握测控电路的设计和调试技巧，为实际工程应用打下坚实的基础。祝大家在测控电路学习中取得好成绩！

合集下载

测控电路复习题

测控电路复习题

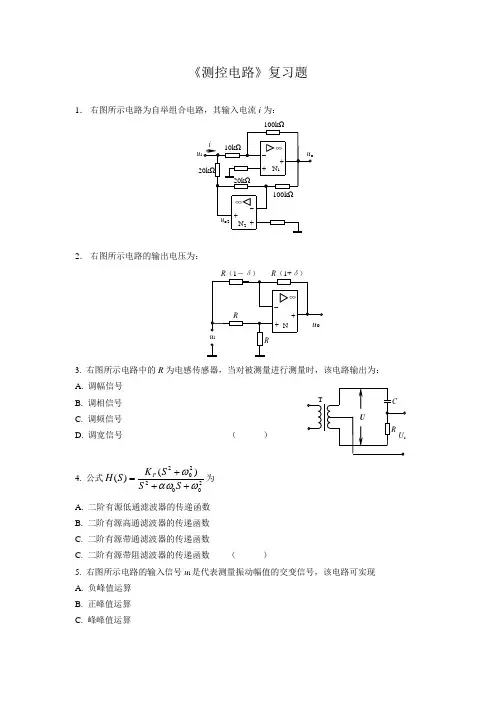

《测控电路》复习题

1． 右图所示电路为自举组合电路，其输入电流i为：

2． 右图所示电路的输出电压为：

3. 右图所示电路中的R为电感传感器，当对被测量进行测量时，该电路输出为：

A. 调幅信号

B. 调相信号

C. 调频信号

D. 调宽信号 （ ）

4. 公式2002202)()(SSSKSHP为

A. 二阶有源低通滤波器的传递函数

B. 二阶有源高通滤波器的传递函数

C. 二阶有源带通滤波器的传递函数

C. 二阶有源带阻滤波器的传递函数 （ ）

5. 右图所示电路的输入信号ui是代表测量振动幅值的交变信号，该电路可实现

A. 负峰值运算

B. 正峰值运算

C. 峰峰值运算 uo ui 10kΩ i

uo2 20kΩ 100kΩ20kΩ∞ -

+ + N1

∞ -

+ + 100kΩ

N2

uo

R R（1+δ） R（1－δ）

ui R ∞

-

+ +

N

U T

R C

Us D. 绝对值运算 （ ）

6. 一个10bit逐次逼近A/D转换器，其满量程电压为10V, 若模拟输入电压V1iu,其数字输出量的数值为

A. 0001100101

B. 0001100110

C. 0001000110

D. 0001010101 ( )

7. 什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

8. 什么是双边带调幅？请写出其数学表达式，并画出其波形。

9. 斩波稳零放大电路是如何实现自动稳零的？

10. 什么叫信号的调制和解调，有哪些类型？请写出各调制信号的表达式。

11. 何谓采样、量化、编码？请绘图说明。

12. 若按幅频特性向理想特性曲线的逼近方式对滤波器进行分类，一般可分为哪几类？各有何特点？请绘图说明。

测控电路

测控电路

测控电路介绍

测控系统主要由传感器、测量控制电路（简称测控电路）和执行机构三部分组成。在测控系统中电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。测控系统乃至整个机器和生成系统的性能在很大程度上取决于测控电路。测控电路主要包括信号放大电路、信号调制解调电路、信号分离电路、信号运算电路、信号转换电路、信号细分与辨向电路、电量测量电路、连续信号控制电路、逻辑与数字控制电路等。实际上，测控电路是模拟电子技术和数字电子技术的进一步延伸与扩展，主要讨论一些典型常见的电路。因此学好模电和数电是基础，其中运算放大器是测控电路的一个核心部件。

网址:

从50年代的“尺寸自动检测仪器”，到80年代的“精密仪器电路”，再到今天的“测控电路”，“测控电路”课程经历了半个世纪的发展历程。

测控技术是现代生产和高科技中的一项必不可少的基础技术。“测控电路”课程主要介绍工业生产和科学研究中常用的测量与控制电路。包括测控电路的功用和对它的主要要求、测控电路的类型与组成、信号放大电路、信号调制解调电路、信号分离电路、信号运算电路、信号转换电路、信号细分与辨向电路、逻辑控制与连续信号控制电路、测控电路中的抗干扰技术，最后通过若干典型测控电路对电路进行分析。

本课程不是一般意义上电子技术课程的深化与提高，而要着重讲清如何在电子技术与测量、控制之间架起一座桥梁，使学员熟悉怎样运用电子技术来解决测量与控制中的任务，实现测控的总体思想，围绕精、快、灵和测控任务的其它要求来选用和设计电路。

本课程选用的教材是由天津大学精仪学院张国雄教授主编的《测控电路》。该书是根据1996年10月全国高等学校仪器仪表类教学指导委员会第一次会议的决定，作为测控技术及仪器专业的规划教材，并根据随后拟定的教学大纲编写的。该教材可供测控技术及仪器专业各专业方向和机械工程类其它专业选用。2002年，该书获全国优秀教材二等奖，并被列为国家“十五”规划教材。同年，在教育部仪器仪

测控原理复习题

测控原理复习题

[1] 试画出对应于下列要求的二阶系统极点在s平面上的区域。

[2]单位反馈系统的单位阶跃响应为 ，求（1）开环传递函数 ；（2）阻尼比，超调量和调节时间 ；（3）在 作用下的稳态误差 。

[3] 系统结构图如图所示，当r(t)=t 时，要求ess<0.1，求K的范围。

[4] 系统结构图如上右图所示。（1）Kt=0 时系统的性能? （2）Kt增大时，超调量调节时间变化趋势?（3）Kt 增大时 ，若r(t)=t ，ess变化趋势? （4）阻尼比为0.707时, ess=？

[5]已知单位反馈系统的闭环传递函数为

(1)系统的开环增益（2）系统是几型系统 （3）静态误差系数（4）输入为单位阶跃信号时，系统的稳态误差 )()(0assKs

测控电路第七章复习重点

测控电路第七章复习重点

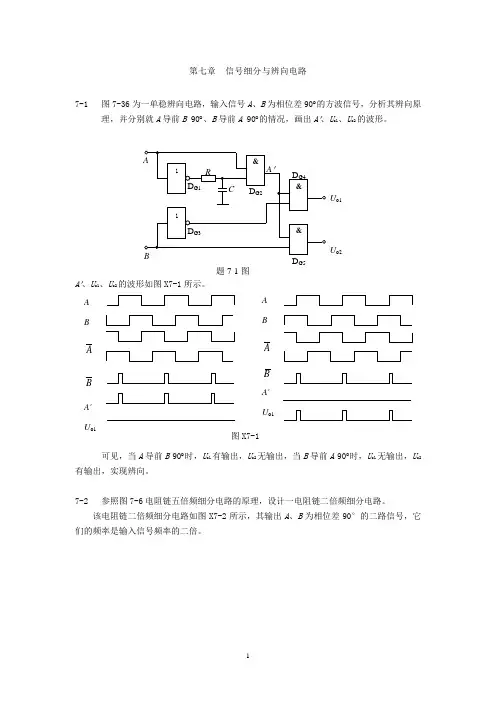

1 第七章 信号细分与辨向电路

7-1 图7-36为一单稳辨向电路，输入信号A、B为相位差90的方波信号，分析其辨向原理，并分别就A导前B 90、B导前A 90的情况，画出A、Uo1、Uo2的波形。

A、Uo1、Uo2的波形如图X7-1所示。

可见，当A导前B 90时，Uo1有输出，Uo2无输出，当B导前A 90时，Uo1无输出，Uo2有输出，实现辨向。

7-2 参照图7-6电阻链五倍频细分电路的原理，设计一电阻链二倍频细分电路。

该电阻链二倍频细分电路如图X7-2所示，其输出A、B为相位差90°的二路信号，它们的频率是输入信号频率的二倍。

DG5

DG1 A

C A

R

B Uo1

Uo2

& 1

& DG4 &

1 DG2

DG3

A

B

A

B

A'

Uo1 A

B

A

B

A'

Uo1

图X7-1 题7-1图 2

7-3 若测得待细分的正余弦信号某时刻值为u1=2.65V, u2=-1.33V，采用微机对信号进行200细分，请判别其所属卦限，并求出对应的值和k值。

某时刻正弦信号值为u1=2.65V, 余弦信号值为 u2=-1.33V，根据两信号的极性（u1为+、u2为-）和绝对值大小（|u1|〉|u2|），可判别出信号在3卦限。

由于对信号进行200细分，因此在一个卦限内，需实现25细分。在3卦限用|ctg|

65.233.1sincosctg12uuAA

求它的arctan,得到=26.65°，由于26.65°/1.8°=14.81，所以k=65。

7-4 在图7-14所示只读存储器256细分电路中，请计算第A000(十六进制)单元的存储值。

A000(十六进制)对应的二进制为1010000000000000，即X=10100000、Y=00000000，对应十进制X=160、Y=0， 由下式
