平面镜成像与折射

  • 格式：doc
  • 大小：238.50 KB
  • 文档页数：10

第 1 页 共 10 页

科组长签名： 教师姓名 学生姓名 填写时间

年级 八年级 学科 物理 上课时间

阶段 基础（ √ ） 提高（ ）强化（√） 课时计划 第（ 7 ）次课

共（ ）次课

教学目标 掌握平面镜成像的特点与画平面成像的位置；掌握光的折射的规律；掌握光的色散。

重难点 平面镜成像的特点

课后作业：

教师评语

及建议：

第 2 页 共 10 页 教学过程：

一、平面镜成像特点

1、象与物体大小相等。

2、象与物体的连线与镜面垂直。

3、象到镜面与物体到镜面的距离相等。

4、成的是虚象。

二、光的折射

光从一种介质斜射入另一种介质时，传播方向。

会发生改变,我们把这种现象叫做光的折射。

光的折射的特点

1、折射光线、入射光线和法线在同一平面内。

2、折射光线与入射光线分居法线两侧。

3、当光从空气斜射入其他介质中时，折射角小于入射角。

4、当光从其他介质斜射入空气中时，折射角大于入射角。

5、光垂直射向介质表面时，传播方向不改变。。

6、折射时光路是可逆的。

三、光的色散

太阳光通过棱镜后，被分解成各种颜色的光，这种现象叫光的色散。

色散现象说明：白光是由红、橙、黄、绿、蓝、靛、紫七种色光混合而成的。

彩虹是太阳光传播中被空气中的水滴色散而产生的。

色光的三原色：红、绿、蓝

光谱：把单色光按照红、橙、黄、绿、蓝、靛、紫这个顺序排列起来，就是光谱。

在光谱的红光以外，有一种看不见的光，叫做红外线。

在光谱的紫光以外，也有一种看不见的光，叫做紫外线。

课堂练习：

一、填空题

第 3 页 共 10 页 1、光从一种介质________另一种介质时，传播方向发生偏折，这种现象叫做光的折射。

2、光从空气斜射入水或其他介质时，折射角________入射角；当光从水或其他介质斜射入空气时，折射角________入射角；当光线垂直射向介质表面时，传播方向________。

3、如图所示，是光由玻璃射入空气时发生折射的不完整的光路图，在图中，折射角是________，MN的________（上面或下面）是玻璃。

4、渔民在叉鱼时，真实的鱼是在渔夫看到的鱼的________像，这是因为，鱼反射的光从________射到________中发生了________现象的缘故。渔夫看到鱼时，鱼也看到渔夫，这是因为在光的________现象中光路是________。

5、如图为光从玻璃斜射入空气的光路图，由图可知，反射角等于_______度，折射角等于_______度。

6．池水看起来比实际的要_________，这是由于光从________射入________时发生的________造成的，看到的是实际池底的_______像。

7．如图所示，是光在空气和玻璃两种介质中传播的路线，其中________是入射光线，________是反射光线，________是折射光线，反射角为________，折射角为________，光进入玻璃后偏折角度的大小是________。

8、湖岸边的柳树在湖水中形成“倒影”，是光的________现象；插入水中的筷子看上去变“弯”了，是光的________现象。

第 4 页 共 10 页 9、如图所示，是一条经水面反射后的光线。请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

10、一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹。

11. 凸面镜使平行光束_________，凹面镜使平行光束_________.汽车的后视镜是_________

面镜，利用它可以_________司机的视野.

12. 太阳灶是用_________ 面镜制成的，它可以使照在表面的太阳光_________在一点，凹面镜的面积越大会聚的太阳光就越_________ 温度也就越_________，利用它不仅可以烧水、煮饭，还可以发电、冶炼，所以它是既节约燃料又不_________的环保型能源.

13. 手电筒的反光装置相当于_________ 面镜，它可以使小电珠发出的光，变成_________光射出去.

二、选择题

1、在下列现象中，属于光的折射现象的是（ ）

A．在水中出现的岸边树木的倒影

B．潜水艇中的潜望镜

C．汽车司机所用的观后镜

D．从岸上看到池中水的深度比实际的浅一些

2、用气枪射击池水中的鱼，为提高命中率，在射击时应瞄准（ ）

A．看到的鱼 B．看到的鱼的上部

C．看到的鱼的下部 D．看到的鱼的右边

3、下列现象中，属于光折射现象的是（ ）

A．平静的河面能清楚地映出岸上的景物

B．晚上灯光下，墙壁上出现人影

C．筷子斜插入水，在水下的部分看起来向上弯折了

D．人们看到平面镜中自己的像

第 5 页 共 10 页 4．下列现象属于光的折射的是（ ）

A．通过潜望镜观察海面上的船只

B．观察楼房在水中的倒影

C．从水中看岸上的物体比实际位置高

D．在路灯下出现了人的影子

5．在湖边看平静湖水中的“鱼”和“云”，看到的是（ ）

A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像

B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像

C．“鱼”和“云”都是光的反射形成的虚像

D．“鱼”和“云”都是光的折射形成的虚像

6．在海上或沙漠上，有时会看到高楼大厦，热闹市场，实际大海、沙漠上并没有这些楼市，这种现象叫“海市蜃楼”，出现“海市蜃楼”的原因是（ ）

A．光在海面上反射的缘故

B．光在云层上反射的缘故

C．光沿直线传播的缘故

D．光在不均匀的大气层中折射的缘故

7．图中，容器底有一探照灯S发出一束光线投射到MN木板上，在B点形成一光斑，当向容器中注水时，光斑B将移向（ ）

A．B的上方 B．B的下方 C．B的左边 D．B的右边

8．上题中，光射到水面上会发生反射和折射现象，随着水面的升高，反射光线与折射光线的夹角将（ ）

A．越来越大 B．越来越小 C．不变 D．无法确定

9、下列四个现象中，能用光的折射解释的是（ ）

A．用放大镜观察细小物体 B．小孔成像

C．灯光下的手影 D．山在水中的倒影

10、“猴子捞月”的寓言故事说，猴子看到井中有个月亮，以为月亮掉进井水中了，以下说

第 6 页 共 10 页 法中正确的是（ ）

A．水中出现月亮属于光的反射现象 B．水中出现月亮属于光的折射现象

C．水中的月亮到水面的距离比天上的月亮到水面的距离近 D．水中的月亮比天上的月亮小

三、作图题

1．画出图中入射光线或折射光线的大致传播方向。

2．如图所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向。

3、请在下图画出物体AB在平面镜中的像A'B'(保留作图痕迹)。

4、 根据平面镜成像特点，在左下图中画出物体AB在平面镜MN中所成的像A'B'。

5、如下图所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。

6、如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

第 7 页 共 10 页

课后练习：

1.在正常情况下，人的眼睛离书本的距离为25 cm时，看的清楚，不容易疲劳，这个距离叫明视距离.人刮胡子时应

A.使平面镜到眼的距离为25 cm B.使平面镜到眼的距离为50 cm

C.使平面镜到眼的距离为12.5 cm D. 因为像的大小不变，所以平面镜到眼的距离远近都一样

2.下图中，M是平面镜，各光路图正确的是

3.某同学在竖直放置的平面镜前，从距平面镜2 m处跳到了距平面镜4 m处.下列关于镜中像的大小及像的距离的说法中正确的是

A.像与该同学大小相等，像到该同学的距离变为6 m

B.像与该同学大小相等，像到该同学的距离变为8 m

C.像比该同学大，像到该同学的距离变为6 m

D.像比该同学小，像到该同学的距离变为8 m

4.小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50 cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10 cm，则第二次成像的位置与第一次成像的位置比较

A.向平面镜移动了10 cm B. 向平面镜移动了20 cm

C.远离了平面镜10 cm D. 远离了平面镜20 cm

5.某同学在做研究平面镜成像的实验时，想使竖直放置的蜡烛所成的像与水平面成水平的，他可采用的方法是

A.将平面镜与水平面成90°角放置 B.将平面镜与水平面成60°角放置

第 8 页 共 10 页 C.将平面镜与水平面成30°角放置 D.将平面镜与水平面成45°角放置

6、南宋著名诗人辛弃疾的诗句“溪边照影行，天在清溪底。天上有行云，人在云里行。”中所描写的“天在清溪底”和“人在云里行”两种情景，是光的（ ）

A．反射现象 B．折射现象 C．反射现象和折射现象 D．折射现象和反射现象

7、将电视机遥控器对准墙壁按一下开关，有时也可以将关闭的电视机打开。产生这种现象的原因是（ ）

A．可见光不遵从光的反射定律 B．不可见光的折射现象

C．不可见光的反射现象 D．凸透镜对光的会聚作用

8、下图中描述的现象属于光的折射的是（ ）

9、下列现象由于光的折射形成的是（ ）

A．镜花水月 B．管中窥豹 C．一叶障目 D．海市蜃楼

10、下列现象中属于光的折射现象的是( )

A．路灯下，地面上出现人的影子 B．水池底看来起来比实际浅

C．平静的水面映出桥的“倒影” D．白天，浓密的树荫下出现很多圆形光斑

11．下列说法正确的是（ ）

A．看起来发光的物体叫做光源 B．太阳发出的光是白色的，也是最单纯的光

C．月亮是一个自然光源，而通电的电灯是人造光源D．蓝色的玻璃片只能通过蓝光

12．彩色电视机显现出的各种颜色都是由三种基本颜色混合而成的，这三种颜色是（ ）

A．红、绿、蓝 B．红、绿、黄 C．红、绿、紫 D．红、黄、绿

13．下列现象中，不能用光的直线传播规律解释的是（ ）

A．日食 B．射击时的瞄准要领是"三点一线"

C．雨后天空出现彩虹 D．人不能看见不透明物体后面的东西

15.下列物理事实中，属于光的色散的是（ ）

A.霓虹灯的灯光 B.彩色电视机的画面

合集下载

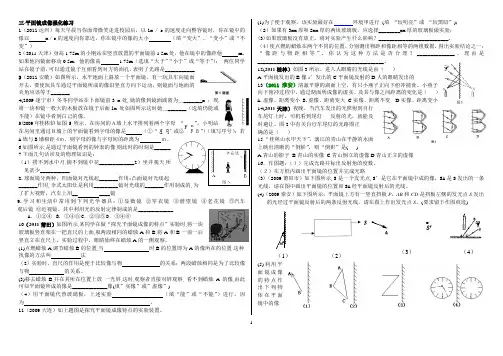

平面镜成像和光的折射练习题

平面镜成像和光的折射练习题

1 三.平面镜成像强化练习

1（2011达州）每天早晨当你面带微笑走进校园后，以1m / s的速度走向整容镜时，你在镜中的像以 m / s的速度向你靠近，你在镜中的像的大小 （填“变大”、“变小”或“不变”）

2（2011天津）身高1.75m的小刚站在竖直放置的平面镜前1.5m处，他在镜中的像距他 m。如果他向镜面移动0.5m，他的像高 1.75m（选填“大于”“小于”或“等于”）； 两位同学站在镜子前，可以通过镜子互相看到对方的面孔，表明了光路是___________

3（2011安徽）如图所示，水平地面上斜放一个平面镜，有一玩具车向镜面开去，要使玩具车通过平面镜所成的像沿竖直方向下运动，则镜面与地面的夹角应该等于_______

4(2009遂宁市）冬冬同学站在卜面镜前3 m处,她的像到镜面践离为＿_______m ；现将一块和镜一般大的木板放在镜子后面lm 处如图所示这时她＿_______（选填仍能或不能）在镜中肴到白己的像。

5(2009年桂林市)如图5所示，在房间的Ａ墙上水平排列着两个字母 “ ”，小明站在房间里通过Ｂ墙上的平面镜看到字母的像是 （①“ ”或②“ ”）（填写序号）；若A墙与B墙相距4ｍ，则字母的像与字母间的距离为

ｍ。

6.如图所示,是通过平面镜看到的钟表的像,则此时的时刻是______

7.下面几句话涉及的物理知识是：

（1）捞不到水中月,摘不到镜中花_____________2）坐井观天,所见甚少___________

8.球面镜分两种，凹面镜对光线起_______作用;凸面镜对光线起_______作用,伞式太阳灶是利用_________镜对光线的_______作用制成的,为了扩大视野，汽车上用__ ____镜

9.学习和生活中常用到下列光学器具：①显微镜 ②穿衣镜 ③潜望镜 ④老花镜 ⑤汽车观后镜 ⑥近视镜。其中利用光的反射定律制成的是_____________

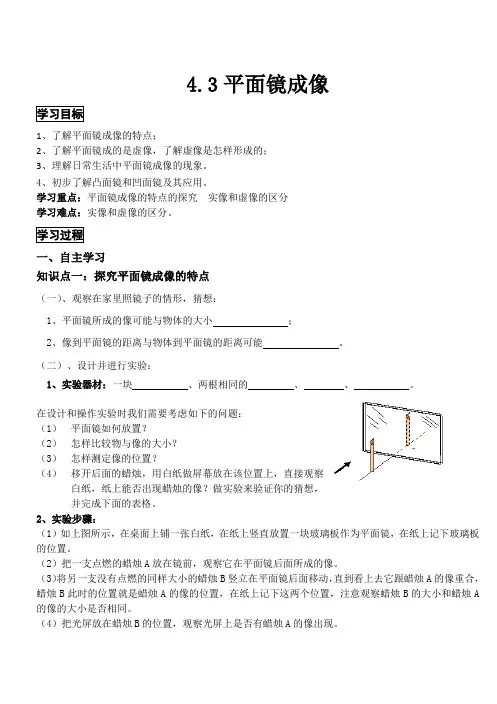

平面镜成像导学案

平面镜成像导学案

4.3平面镜成像

学习目标

1、了解平面镜成像的特点；

2、了解平面镜成的是虚像，了解虚像是怎样形成的；

3、理解日常生活中平面镜成像的现象。

4、初步了解凸面镜和凹面镜及其应用。

学习重点：平面镜成像的特点的探究 实像和虚像的区分

学习难点：实像和虚像的区分。

学习过程

一、自主学习

知识点一：探究平面镜成像的特点

（一）、观察在家里照镜子的情形，猜想：

1、平面镜所成的像可能与物体的大小 ；

2、像到平面镜的距离与物体到平面镜的距离可能 。

（二）、设计并进行实验：

1、实验器材：一块 、两根相同的 、 、 。

在设计和操作实验时我们需要考虑如下的问题：

（1） 平面镜如何放置？

（2） 怎样比较物与像的大小？

（3） 怎样测定像的位置？

（4） 移开后面的蜡烛，用白纸做屏幕放在该位置上，直接观察白纸，纸上能否出现蜡烛的像？做实验来验证你的猜想，并完成下面的表格。

2、实验步骤：

（1）如上图所示，在桌面上铺一张白纸，在纸上竖直放置一块玻璃板作为平面镜，在纸上记下玻璃板的位置。

（2）把一支点燃的蜡烛A放在镜前，观察它在平面镜后面所成的像。

（3）将另一支没有点燃的同样大小的蜡烛B竖立在平面镜后面移动，直到看上去它跟蜡烛A的像重合，蜡烛B此时的位置就是蜡烛A的像的位置，在纸上记下这两个位置，注意观察蜡烛B的大小和蜡烛A的像的大小是否相同。

（4）把光屏放在蜡烛B的位置，观察光屏上是否有蜡烛A的像出现。 （5）移开玻璃板，将把蜡烛A和蜡烛B的位置用直线连起来，用刻度尺分别测量它们到玻璃板的距离。

（6）改变蜡烛A到平面镜的距离，按上述步骤重复几次实验，并将相应实验现象或数据记录在下表中：

3、实验结论

平面镜成像的特点：

（1）像和物体的大小 ；

镜子和透镜的成像原理说明

镜子和透镜的成像原理说明

镜子和透镜的成像原理说明

一、镜子的成像原理

1. 平面镜成像原理：平面镜成像是由于光线在入射点发生反射，形成与物体等大、正立的虚像。

2. 凸面镜成像原理：凸面镜成像是由于光线在入射点发生发散反射，形成缩小的虚像。凸面镜具有扩大视野的作用。

3. 凹面镜成像原理：凹面镜成像是由于光线在入射点发生汇聚反射，形成放大的实像或虚像。凹面镜可用于聚焦光线和制作太阳灶等。

二、透镜的成像原理

1. 凸透镜成像原理：凸透镜对光线具有会聚作用。当物体距离透镜的距离大于两倍的焦距时，成倒立、缩小的实像；当物体距离透镜的距离在两倍焦距和焦距之间时，成倒立、放大的实像；当物体距离透镜的距离小于焦距时，成正立、放大的虚像。

2. 凹透镜成像原理：凹透镜对光线具有发散作用。无论物体距离透镜多远，成像是正立、缩小的虚像。凹透镜可用于制作近视眼镜等。

三、实像与虚像的区别

1. 实像：实像是实际光线会聚成的，可以用光屏接收到，具有实际大小和形状。

2. 虚像：虚像是实际光线的反向延长线会聚成的，不能用光屏接收到，具有等大、正立的特性。

四、应用实例

1. 平面镜：用于制作穿衣镜、化妆镜等，方便人们观察自身形象。

2. 凸面镜：用于制作交通镜、转弯镜等，扩大视野，提高交通安全。

3. 凹面镜：用于制作太阳灶、手电筒反射器等，聚焦光线。

4. 凸透镜：用于制作照相机、投影仪、放大镜等，实现图像的捕捉、放大和投影。

5. 凹透镜：用于制作近视眼镜，纠正视力问题。

通过以上介绍，希望能帮助您了解镜子和透镜的成像原理，以及它们在日常生活和科技领域中的应用。 习题及方法：

1. 习题：一个物体在平面镜前，观察到物体在平面镜中成等大、正立的虚像。请问这个物体的位置与平面镜的距离是多少？

方法：根据平面镜成像原理，物体在平面镜中成等大、正立的虚像，因此物体与平面镜的距离等于虚像与平面镜的距离。所以，物体与平面镜的距离等于物体到虚像的距离。

平面镜成像 光的折射

平面镜成像 光的折射

宝剑锋从磨砺出，梅花香自苦寒来

第二课堂专题辅导 共8页 初中物理（八）上 1

课题：平面镜成像 光的折射

一．平面镜成像

1．实像与虚像：物理学中把能呈现在光屏上的像称为 像，不能在光屏上呈现，只

能用眼睛直接看到的像称为 像。

2．平面镜成像特点：平面镜成的是 像，像与物体大小 ，像到平面镜的距离

与物体到平面镜的距离 。像与物体相对平面镜 。

3．平面镜成像的作图：可以由平面镜成像特点（即 性）和反射定律作图。

平面镜能 ，也能改变光的传播 。

二．光的折射

1．定义：光从一种介质 入另一种介质时，传播方向一般会 ；

这种现象叫光的折射现象。

2．光的折射定律：

⑴ 。

⑵ 。

⑶ 光从空气 入水或其他介质中时，折射角 入射角，属于 折射；

光从水中或其他介质 空气中时，折射角 入射角，属于 折射。

光从空气垂直射入（或其他介质射出），折射角=入射角= 度。

折射角随入射角的增大而 ，随入射角的减小而 。

3．在折射时光路是 。

4．应用： 、 、 、 等。
