室内排水工程施工程序

第1篇

一、工程概况

1. 工程名称：XX项目室内给排水工程

2. 工程地点：XX市XX区XX路XX号

3. 工程规模：建筑面积XX万平方米，共计XX栋楼

4. 工程性质：住宅、商业、办公综合楼

5. 工程内容：室内给排水管道安装、卫生洁具安装、雨水管道安装、中水管道安装、消防给水系统安装等

二、施工准备

1. 技术准备

（1）熟悉设计图纸，了解工程特点、施工难点及要求。

（2）组织技术人员学习国家相关标准和规范，确保施工质量。

（3）编制施工组织设计，明确施工顺序、施工工艺及质量控制措施。

2. 材料准备

（1）采购符合国家标准的给排水管道、卫生洁具、阀门、接头等材料。

（2）检查材料质量，确保符合设计要求。

（3）材料进场前，做好验收、登记、堆放等工作。

3. 人员准备

（1）组建专业的施工队伍，明确各岗位人员职责。

（2）对施工人员进行技术交底，确保施工质量。

（3）对施工人员进行安全教育和培训，提高安全意识。

4. 工具设备准备

（1）准备施工所需的各类工具，如扳手、电钻、切割机、焊机等。

（2）确保设备完好，满足施工需求。 三、施工工艺及质量控制

1. 施工工艺

（1）管道安装：按照设计图纸和规范要求，进行管道定位、测量、切割、焊接、防腐等工序。

（2）卫生洁具安装：根据卫生洁具的型号、规格，进行定位、固定、调试等工序。

（3）雨水管道安装：按照设计图纸和规范要求，进行管道定位、测量、切割、焊接、防腐等工序。

（4）中水管道安装：按照设计图纸和规范要求，进行管道定位、测量、切割、焊接、防腐等工序。

（5）消防给水系统安装：按照设计图纸和规范要求，进行管道定位、测量、切割、焊接、防腐等工序。

2. 质量控制

（1）严格控制材料质量，确保符合国家标准。

（2）加强施工过程管理，严格执行施工工艺和质量标准。

（3）做好隐蔽工程验收，确保工程质量。

（4）加强施工过程中的质量控制，及时发现和解决质量问题。

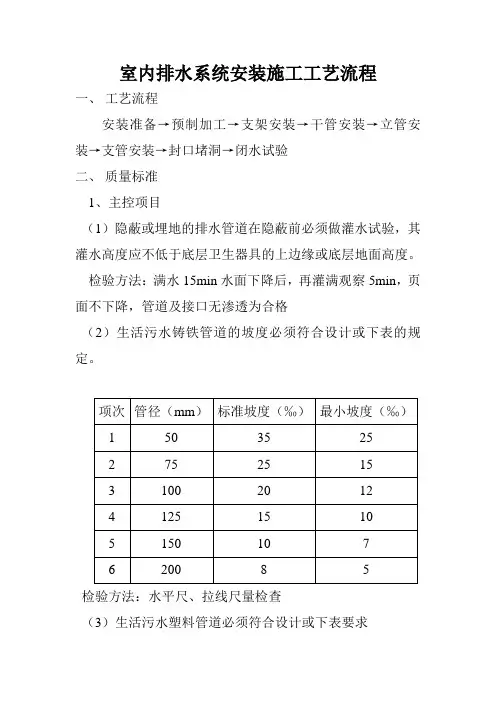

室内排水系统安装施工工艺流程

一、 工艺流程

安装准备→预制加工→支架安装→干管安装→立管安装→支管安装→封口堵洞→闭水试验

二、 质量标准

1、主控项目

（1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min水面下降后，再灌满观察5min，页面不下降，管道及接口无渗透为合格

（2）生活污水铸铁管道的坡度必须符合设计或下表的规定。

项次 管径（mm） 标准坡度（‰） 最小坡度（‰）

1 50 35 25

2 75 25 15

3 100 20 12

4 125 15 10

5 150 10 7

6 200 8 5

检验方法：水平尺、拉线尺量检查

（3）生活污水塑料管道必须符合设计或下表要求 项次 管径（mm） 标准坡度（‰） 最小坡度（‰）

1 50 25 12

2 75 15 8

3 100 12 6

4 125 10 5

5 150 7 4

检验方法：水平尺、拉线尺量检查

（4）排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。

高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。

检验方法：观察检查。

（5）排水主立管及水平干管管道均应该做通球实验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。

检查方法：通球检查。

2、一般项目

（1）在生活污水管道上设置的检查口或清扫口，当设计无要求应符合下列规定：

1）在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面一般为1m，允许偏差±20mm；检查口的朝向应便于检修。暗装立管在检查口出应安装检修门。

2）在连接两个及两个以上大便器或三个及三个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时。可将清扫口设在上一层楼底面上。污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。

室内埋地排水管道的施工工艺

广东海外建设集团有限公司，于2008年中标沙特哈利德国王大学一期工程男子学院，于2009年2月份开始进场施工。

哈利德国王大学第一期男子学院，包括各类学院、公共教室、公共实验室、中央图书馆、注册大楼等共13幢5—7层建筑物，总建筑面积约为55万平米。总投标金额约为43亿人民币，其校区总平面布置图如下。

综合各栋建筑情况，对于给水排水专业来说，按其使用功能，可大致分为五大系统，其分别为：给水系统、排水系统、消防水系统、液化石油气系统及特殊化学气体供给系统，总管道量约为42.3万米。

同国内给水排水专业的施工工序及规范要求相比较，哈利德国王大学相关专业的施工要求及施工方法，和国内有相类似的方面，也有其鲜明本地特色的方面。下面，就工程中给水排水专业------埋地排水管道的施工方法，进行论述，希望能为后继在沙特阿拉伯国家进行工程建设的中资公司，其相关专业的施工技术人员，提供一定的参考。

按照本工程埋地排水管道的施工及验收顺序，可将其大至分为五个阶段，其具体如下：

一、施工前期准备：

哈利德国王大学，地处沙特阿拉伯阿西尔省，阿卜哈省会市约三十公里外的一个国家公园内，大部分建筑的设计位置，都处在坚硬的花岗岩上，而其建筑基础，大部分都低于花岗岩面二至三米，而建筑内部的埋地排水管道，大部分也是在花岗岩下1-1.5米深的位置，因此，首先，在建筑基础大开挖时，就需要对照专业图纸，在管道所在的石方位置处，进行先期管槽开挖预处理，在这期间，需要注意三个方面的问题。

1、首先，应尽量把埋地管道的位置，调整至基础柱、承台附近，因为承台面积较宽较深，加上周边最少有50CM至100CM的预留操作空间，而这段空间，就刚好够敷设排水管道，当然，此时也要留意，部分需要加宽的地方，要及时同建筑挖掘机手及时沟通，对可能有造成阻碍的位置及时进行处理，当然，管道位置的调整，必须先征得监理方的同意；

2、其次，对于不能调整的管道位置，需要先放好管槽线，留出余量，然后安排挖掘机进行开挖，直至管道埋深最深处标高下30-50CM；

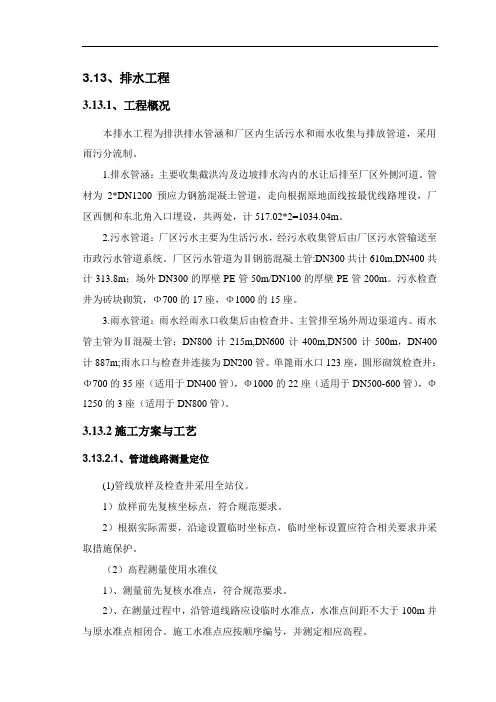

3.13、排水工程

3.13.1、工程概况

本排水工程为排洪排水管涵和厂区内生活污水和雨水收集与排放管道，采用雨污分流制。

1.排水管涵：主要收集截洪沟及边坡排水沟内的水让后排至厂区外侧河道。管材为2*DN1200预应力钢筋混凝土管道，走向根据原地面线按最优线路埋设，厂区西侧和东北角入口埋设，共两处，计517.02*2=1034.04m。

2.污水管道：厂区污水主要为生活污水，经污水收集管后由厂区污水管输送至市政污水管道系统。厂区污水管道为Ⅱ钢筋混凝土管:DN300共计610m,DN400共计313.8m；场外DN300的厚壁PE管50m/DN100的厚壁PE管200m。污水检查井为砖块砌筑，Φ700的17座，Φ1000的15座。

3.雨水管道：雨水经雨水口收集后由检查井、主管排至场外周边渠道内。雨水管主管为Ⅱ混凝土管：DN800计215m,DN600计400m,DN500计500m，DN400计887m;雨水口与检查井连接为DN200管。单篦雨水口123座，圆形砌筑检查井：Φ700的35座（适用于DN400管），Φ1000的22座（适用于DN500-600管），Φ1250的3座（适用于DN800管）。

3.13.2施工方案与工艺

3.13.2.1、管道线路测量定位

(1)管线放样及检查井采用全站仪。

1）放样前先复核坐标点，符合规范要求。

2）根据实际需要，沿途设置临时坐标点，临时坐标设置应符合相关要求并采取措施保护。

（2）高程测量使用水准仪

1）、测量前先复核水准点，符合规范要求。

2）、在测量过程中，沿管道线路应设临时水准点，水准点间距不大于100m并与原水准点相闭合。施工水准点应按顺序编号，并测定相应高程。

3）、若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置。

4）、定线测量过程应作好准确记录，并标明全部水准点和连接线。

5）、根据图纸和现场交底的控制点，进行管道和井位的复测，做好中心桩、方向桩固定井位桩的验桩、拴点工作，测量高程闭合差要满足规范要求。
