高压旋喷桩施工及技术措施

-

中铁一局集团有限公司沪通铁路站前Ⅵ标

旋喷桩施工方案

编制：

复核：

审核：

中铁一局集团有限公司

沪通铁路站前Ⅵ标项目部

2014年9月

目 录

一、 编制依据、编制原则及范围 ............................................................................. 1

1、编制依据 ............................................................................................................ 1

2、编制原则 ............................................................................................................ 1

3、编制范围 ............................................................................................................ 1

二、工程概况 .............................................................................................................. 2

三、旋喷桩施工方案 ................................................................... 错误!未定义书签。

3.1、高压旋喷桩施工工艺流程…………………………………………………错误!未定义书签。

新建宿淮铁路安徽段黑塔站综合楼高压旋喷桩专项施工方案

- 1 -

编制单位：中交二航局宿淮铁路工程指挥部 高压旋喷桩施工方案

1 编制说明

1.1 编制依据

（1）《建筑地基处理技术规范》（JGJ79-2002）。

（2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）。

（3）黑塔车站岩土工程勘察报告（中心里程：DK107+000）。

（4）新建宿淮铁路工程现场踏勘调查资料。

（5）新建宿淮铁路黑塔车站综合楼设计施工图纸（宿淮施房－Ⅰ－4－16）。

（6）国家和铁道部现行的设计、施工、验收采用的规范、规程规则和标准。

（7）本工程项目所明确的现行有效的有关设计、施工、验收规范、规程、标准及有关法律、法规等。

（8）上海铁路局、宿淮公司关于铁路工程建设标准化管理的相关规定。

（9）公司内部有关施工技术管理、工程质量管理、安全生产管理、文明施工管理的规章制度及办法。

1.2 编制原则

（1）确保技术方案针对性强、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。

（2）技术可靠性原则

根据本工程特点，依据类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。

（3）经济合理性原则

针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。

（4）环保原则

施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并达到规定新建宿淮铁路安徽段黑塔站综合楼高压旋喷桩专项施工方案

- 2 -

编制单位：中交二航局宿淮铁路工程指挥部 的标准后方可排放。

1.3 适用范围

本方案适用于新建宿淮铁路SHZH-1标段黑塔站综合楼工程复合地基加固。

1 三环线~汤逊湖排水通道工程

高

压

旋

喷

桩

施

工

方

案

编制人：

审核人：

审批人：

2017年4月

2 目 录

一、编制说明

二、工程概况

三、管理机构及资源配置

四、施工部署

五、主要施工方法、工艺流程、控制要点

六、质量保证措施

七、安全保证措施

八、环境保证措施

九、旋喷桩施工应急预案

3 高压旋喷桩施工方案

一、 工程概况

建设单位：武汉地铁集团有限公司

勘察单位：武汉市政工程设计研究院有限责任公司

设计单位：武汉市政工程设计研究院有限责任公司

监理单位：北京磐石建设监理有限责任公司

施工单位：武汉市汉阳市政建设集团有限公司

三环线～汤逊湖排水通道工程, 本次工程新建排水通道，承接野芷湖车辆段南侧生活区的雨水以及上游南李东路的雨水通过雨水过街箱涵排入规划雨水滞留塘，并最终汇入汤逊湖。工程起点为南李东路（京广铁路），工程止点至文化大道，工程范围全长约1295m。

另外，为了配合地铁车辆段的建设，三环线下两条地面辅道也纳入本工程范围，地面辅道西起南李东路，东接文化大道地面道路，其中三环线北侧辅道（R线）长1348m；南侧（T线）长1258m。

雨水箱涵K0+070～RK0+190、K0+560～K0+660、RK0+864～Tk0+811处双口箱涵的下方采用600@500高压旋喷桩满堂加固处理。共有高压旋喷桩3622根，桩径D=600mm，桩长取10m，且桩端置于黏土①1或粉质黏土①2，进入深度不小于10m。加固后的复合地基承载力特征值不小于220KPa。

二、编制依据

1、《建筑地基处理技术规范》（JGJ79-2002）。

2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）。

3、岩土工程勘察报告。

4、工程现场踏勘调查资料。

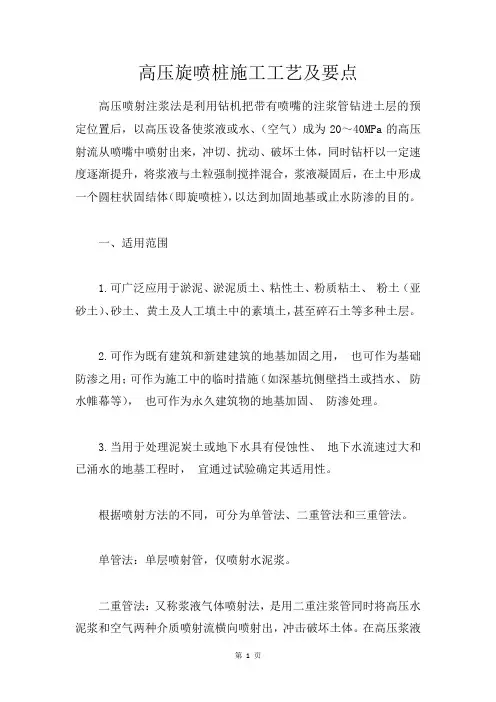

第 1 页 高压旋喷桩施工工艺及要点

高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。

一、适用范围

1.可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、 粉土（亚砂土）、砂土、 黄土及人工填土中的素填土，甚至碎石土等多种土层。

2.可作为既有建筑和新建建筑的地基加固之用， 也可作为基础防渗之用；可作为施工中的临时措施（如深基坑侧壁挡土或挡水、 防水帷幕等）， 也可作为永久建筑物的地基加固、 防渗处理。

3.当用于处理泥炭土或地下水具有侵蚀性、 地下水流速过大和已涌水的地基工程时， 宜通过试验确定其适用性。

根据喷射方法的不同，可分为单管法、二重管法和三重管法。

单管法：单层喷射管，仅喷射水泥浆。

二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，冲击破坏土体。在高压浆液

第 2 页 和它外圈环绕气流的共同作用下，破坏土体的能量显著增大，最后在土中形成较大的固结体。

三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中，喷嘴作旋转和提升运动，使水泥浆与土混合，在土中凝固，形成较大的固结体，其加固体直径可达2m。

喷射注浆法的加固半径和许多因素有关，其中包括喷射压力P、提升速度S、被加固土的抗剪强度τ、喷咀直径d和浆液稠度B。加固范围与喷射压力P、喷咀直径d成正比，与提升速度S、土的抗剪强度τ和浆液稠度B成反比。加固体强度与单位加固体中的水泥掺入量和土质有关。
