光纤光栅传感器

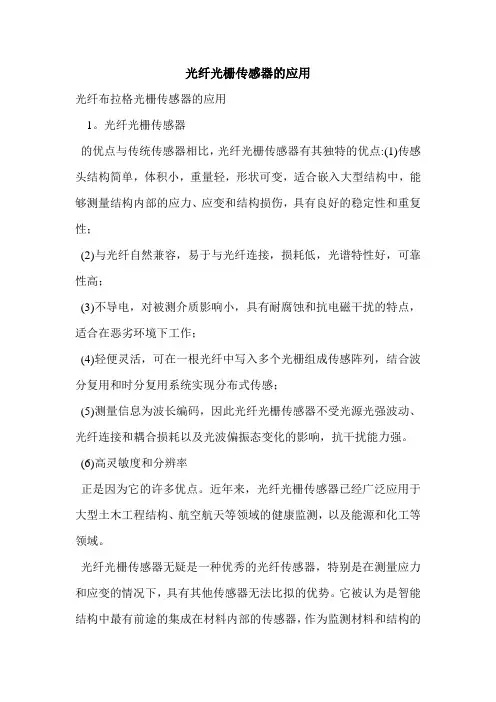

光纤光栅传感器的应用

光纤布拉格光栅传感器的应用

1。光纤光栅传感器

的优点与传统传感器相比，光纤光栅传感器有其独特的优点:(1)传感头结构简单，体积小，重量轻，形状可变，适合嵌入大型结构中，能够测量结构内部的应力、应变和结构损伤，具有良好的稳定性和重复性；

(2)与光纤自然兼容，易于与光纤连接，损耗低，光谱特性好，可靠性高；

(3)不导电，对被测介质影响小，具有耐腐蚀和抗电磁干扰的特点，适合在恶劣环境下工作；

(4)轻便灵活，可在一根光纤中写入多个光栅组成传感阵列，结合波分复用和时分复用系统实现分布式传感；

(5)测量信息为波长编码，因此光纤光栅传感器不受光源光强波动、光纤连接和耦合损耗以及光波偏振态变化的影响，抗干扰能力强。

(6)高灵敏度和分辨率

正是因为它的许多优点。近年来，光纤光栅传感器已经广泛应用于大型土木工程结构、航空航天等领域的健康监测，以及能源和化工等领域。

光纤光栅传感器无疑是一种优秀的光纤传感器，特别是在测量应力和应变的情况下，具有其他传感器无法比拟的优势。它被认为是智能结构中最有前途的集成在材料内部的传感器，作为监测材料和结构的载荷和检测其损伤的传感器。

2，光纤光栅的传感应用

1，在土木和水利工程中的应用

土木工程中的结构监测是光纤光栅传感器应用最活跃的领域

力学参数的测量对于桥梁、矿山、隧道、大坝、建筑物等的维护和健康监测非常重要。通过测量上述结构的应变分布，可以预测结构的局部载荷和健康状况。光纤布拉格光栅传感器可以预先附着在结构表面或嵌入结构中，同时对结构进行健康检测、冲击检测、形状控制和减振检测，监测结构的缺陷。

另外，多个光纤光栅传感器可以串联成传感网络，对结构进行准分布式检测，传感信号可以由计算机远程控制

(1)在桥梁安全监测中的应用目前，光纤光栅传感器应用最广泛的领域是桥梁安全监测

斜拉桥的斜拉索、悬索桥的主缆和吊杆、系杆拱桥的系杆是这些桥梁体系的关键受力构件，其他土木工程结构的预应力锚固系统，如用于结构加固的锚索和锚杆，也是关键受力构件上述受力构件的应力大小和分布变化最直接地反映了结构的健康状况，因此监测这些构件的应力状态并以此为基础进行安全分析和评价具有重要意义。加拿大卡尔加里附近的

2024年光纤光栅传感器市场发展现状

摘要

光纤光栅传感器是一种基于光纤光栅技术的传感器，通过对光纤光栅进行测量和分析，实现对温度、应变、压力等物理量的传感和监测。本文分析了光纤光栅传感器的市场发展现状，包括技术进展、应用领域和市场规模等方面，并对未来的发展趋势进行展望。

1. 引言

光纤光栅传感器是一种基于光纤光栅技术的传感器，具有高灵敏度、抗干扰能力强、体积小等优点，在工业、医疗、航空航天等领域有广泛的应用。近年来，随着技术的不断进步和需求的增加，光纤光栅传感器市场也呈现出快速发展的态势。

2. 技术进展

光纤光栅传感器技术在过去几十年中取得了长足的发展。最早的光纤光栅传感器采用单点传感的方式，只能实现对单个物理量的监测。随着技术的进步，现在的光纤光栅传感器可以实现对多个物理量的同时监测，并且具有更高的精度和灵敏度。

另外，随着微纳制造技术的发展，光纤光栅传感器的体积也不断减小，尺寸更加紧凑，便于在复杂环境中的安装和应用。此外，光纤光栅传感器还与其他传感技术结合，如惯性导航、无线通信等，提高了其在实际应用中的性能和功能。 3. 应用领域

光纤光栅传感器在众多领域中都有着广泛的应用。其中，工业领域是其主要应用领域之一。工业中的光纤光栅传感器主要应用于温度、压力、应变等物理量的监测和控制。另外，光纤光栅传感器在医疗领域也有重要的应用，如生物医学传感、病情监测等方面。

此外，光纤光栅传感器在航空航天、海洋工程、能源领域等也有广泛的应用。例如，在航空航天领域，光纤光栅传感器可以用于飞行器结构的监测和故障诊断，提高飞行安全性。在海洋工程领域，光纤光栅传感器可以实现对海水温度、压力等参数的监测，为海洋资源开发和环境保护提供数据支持。

4. 市场规模

光纤光栅传感器市场在过去几年中呈现出快速增长的趋势。根据市场研究机构的数据显示，全球光纤光栅传感器市场规模从2015年的约10亿美元增长到2020年的约20亿美元，年复合增长率超过10%。

《传感器与自动控制检测技术》，余成波主编 ，高等教育出版社，北京：2009.7

传感器的概念来由“感觉（Sensor）”一词。人们为了研究自然现象，仅仅依靠人的五官获取外界信息是远远不够的。于是人们发明了能代替或补充人体五官功能的传感器，工程上也将传感器称为“变换器”。

根据国家标准《传感器通用术语》（GB7665---87），传感器（Transducer/sensor）的定义为：“能感受（或响应）规定的被测量，并按照一定的规律转换成可用输出信号的器件或装置，通常有敏感元件和转换元件组成”。

传感器一般有敏感元件、转换元件和其他辅助元件组成。但是随着传感器集成技术的发展，传感器的信号调理与转换电路也会安装在传感器的壳体内或者与敏感元件集成在一芯片上。因此，信号调理电路以及所需辅助电源都应作为传感器组成的一部分。

光电倍增管的结构及原理P110

光电倍增管由阴极、次阴极（倍增级）以及阳极三部分组成，阴极是由半导体光电材料敏感元件

传感器组成图框 转换元件 信号调理

辅助电源电路 输出入射光

光电倍增管的结构 阴极K 第一倍增级D1 第三倍增级D3 阳极A

第二倍增级D2 第四倍增级D4 被测信息 锑铯做成，次阴极是在镍或铜—铍的衬底上涂抹锑铯材料而形成的，次阴极多的可达30级，通常为12~14级。阳极是最后用来收集电子的，它输出的是电压脉冲。

当入射光很微弱时，普通光电管产生的光电流很小，只有零点几微安，很不容易探测。为了提高光电管的灵敏度，这时常用光电倍增管对电流进行放大。光电倍增管的光电转换过程为：当入射光的光子打在阴极上时，阴极发射出电子，该电子流又打在点位较高的第一倍增级上，于是又产生新的二次电子；第一倍增级产生的二次电子又打在比第一倍增级电位高的第二倍增级上，该倍增级同样也会产生二次电子发射，如此连续进行下去，直到最后一级的倍增级产生的二次电子被更高电位的阳极收集为止，从而在整个回路里形成光电流。

光栅光纤传感器的应用

1 引言

传感器是能够接收被测信息的检测装置，能够将检测信息变换为电信号或其他形式的信息输出，以满足信息传输，处理，存储，显示，记录和控制等要求。 传感器的重要性体现在其自动化，科学测试，测量会计，监控和诊断系统的基本方面。 在现代测量系统中，传感器的应用非常重要，是测量系统中最重要的部分，连接了测量端子和数据处理端子，可以说传感器是现代测量系统中的基石。

智能传感器是具有信息处理功能的传感器。智能传感器采用微处理机，具有采集、处理、交换信息的技术，是传感器集成化与微处理机相结合的产物。一般智能机器人的感官系统由多个传感器组成，采集的信息需要计算机进行处理，而使用智能传感器就可分散处理信息，从而降低成本。智能传感器与一般传感器相比具有以下三个优点：通过软件技术可实现高精度信息采集，成本低廉；具有一定的编程自动化功能；功能多样化。这样的传感器就能在传统传感器采集信号的同时进行数据分析处理，一步步实现数据处理的功能，以满足传感器日益增长的需求。

智能传感器的主要功能由以下几点概括而言：（1）具有自校零、自标定、自校正功能；（2）具有自动补偿功能；（3）可自动采集数据，预处理数据；（4）可自动检验、自选量程、自寻故障；（5）具有数据存储、记忆与信息处理功能；（6）具有双向通讯、标准化数字输出或符号输出功能；（7）具有判断、决策处理功能。

相比于一般的传感器，它具有很多优越性主要是（1）提高了传感器的精度，智能式传感器具有信息处理功能，通过软件不仅可校正各种确定性系统误差，如传感器输入输出的非线性误差、服度误差、零误差，还可适当补偿随机误差、降低噪声，大大提高了传感器精度。（2）提高了传感器的可靠性，集成传感器系统小型化，消除了传统结构的一些不可靠因素，改善整个系统的抗干扰装置;同时它具有诊断、校淮和数据存储功能(对于智能结构系统还有自适应功能)，具有良好的稳定性。（3）提高了传感器的性能价格比，尤其是在采用较便宜的单片机后更为明显。
