光栅传感器

光纤光栅传感器的应用

光纤布拉格光栅传感器的应用

1。光纤光栅传感器

的优点与传统传感器相比，光纤光栅传感器有其独特的优点:(1)传感头结构简单，体积小，重量轻，形状可变，适合嵌入大型结构中，能够测量结构内部的应力、应变和结构损伤，具有良好的稳定性和重复性；

(2)与光纤自然兼容，易于与光纤连接，损耗低，光谱特性好，可靠性高；

(3)不导电，对被测介质影响小，具有耐腐蚀和抗电磁干扰的特点，适合在恶劣环境下工作；

(4)轻便灵活，可在一根光纤中写入多个光栅组成传感阵列，结合波分复用和时分复用系统实现分布式传感；

(5)测量信息为波长编码，因此光纤光栅传感器不受光源光强波动、光纤连接和耦合损耗以及光波偏振态变化的影响，抗干扰能力强。

(6)高灵敏度和分辨率

正是因为它的许多优点。近年来，光纤光栅传感器已经广泛应用于大型土木工程结构、航空航天等领域的健康监测，以及能源和化工等领域。

光纤光栅传感器无疑是一种优秀的光纤传感器，特别是在测量应力和应变的情况下，具有其他传感器无法比拟的优势。它被认为是智能结构中最有前途的集成在材料内部的传感器，作为监测材料和结构的载荷和检测其损伤的传感器。

2，光纤光栅的传感应用

1，在土木和水利工程中的应用

土木工程中的结构监测是光纤光栅传感器应用最活跃的领域

力学参数的测量对于桥梁、矿山、隧道、大坝、建筑物等的维护和健康监测非常重要。通过测量上述结构的应变分布，可以预测结构的局部载荷和健康状况。光纤布拉格光栅传感器可以预先附着在结构表面或嵌入结构中，同时对结构进行健康检测、冲击检测、形状控制和减振检测，监测结构的缺陷。

另外，多个光纤光栅传感器可以串联成传感网络，对结构进行准分布式检测，传感信号可以由计算机远程控制

(1)在桥梁安全监测中的应用目前，光纤光栅传感器应用最广泛的领域是桥梁安全监测

斜拉桥的斜拉索、悬索桥的主缆和吊杆、系杆拱桥的系杆是这些桥梁体系的关键受力构件，其他土木工程结构的预应力锚固系统，如用于结构加固的锚索和锚杆，也是关键受力构件上述受力构件的应力大小和分布变化最直接地反映了结构的健康状况，因此监测这些构件的应力状态并以此为基础进行安全分析和评价具有重要意义。加拿大卡尔加里附近的

光栅传感器的工作原理

光栅传感器是一种常用的光学传感器，它能够检测光束沿一个方向穿过物体的数量以及物体表面的凹凸程度。它在机器视觉、自动控制和测量技术中得到了广泛应用。

光栅传感器的工作原理是利用光栅片，将光束分割成多份，每份光束沿着一个方向穿过物体，在另一侧接收光束的变化情况。当物体表面的凹凸程度变化时，接收到的光束的强度也会发生变化，从而检测出物体表面的凹凸程度。

光栅传感器通常由三个部分组成：光源，光栅片和接收器。其中，光源是一种发射光束的装置，通常是一种灯泡或激光管；光栅片是一种表面有很多条纹的物体，能够将光束分割成多份；接收器是一种用于接收光束的装置，通常由光电池或探测器组成。

当光源发出光束时，光束穿过光栅片，然后沿着一个方向穿过物体，最后到达接收器。接收器接收到的光束的强度随着物体表面的凹凸程度的变化而变化，从而检测出物体表面的凹凸程度。

光栅传感器在机器视觉、自动控制和测量技术中得到了广泛应用，用于检测物体表面的凹凸程度，甚至可以直接测量物体表面的高度。这种传感器在自动焊接机和自动清洗机中也被广泛使用，用于检测焊点和物体表面的污渍情况。

光栅传感器是一种重要的光学传感器，它通过检测多份沿着一个方向穿过物体的光束的变化，来检测物体表面的凹凸程度，在机器视觉、自动控制和测量技术中得到了广泛应用。

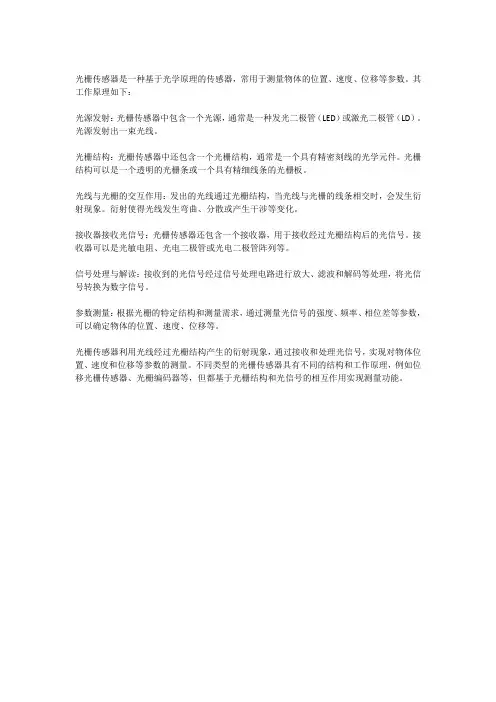

光栅传感器是一种基于光学原理的传感器，常用于测量物体的位置、速度、位移等参数。其工作原理如下：

光源发射：光栅传感器中包含一个光源，通常是一种发光二极管（LED）或激光二极管（LD）。光源发射出一束光线。

光栅结构：光栅传感器中还包含一个光栅结构，通常是一个具有精密刻线的光学元件。光栅结构可以是一个透明的光栅条或一个具有精细线条的光栅板。

光线与光栅的交互作用：发出的光线通过光栅结构，当光线与光栅的线条相交时，会发生衍射现象。衍射使得光线发生弯曲、分散或产生干涉等变化。

接收器接收光信号：光栅传感器还包含一个接收器，用于接收经过光栅结构后的光信号。接收器可以是光敏电阻、光电二极管或光电二极管阵列等。

信号处理与解读：接收到的光信号经过信号处理电路进行放大、滤波和解码等处理，将光信号转换为数字信号。

参数测量：根据光栅的特定结构和测量需求，通过测量光信号的强度、频率、相位差等参数，可以确定物体的位置、速度、位移等。

光栅传感器利用光线经过光栅结构产生的衍射现象，通过接收和处理光信号，实现对物体位置、速度和位移等参数的测量。不同类型的光栅传感器具有不同的结构和工作原理，例如位移光栅传感器、光栅编码器等，但都基于光栅结构和光信号的相互作用实现测量功能。

光栅传感器种类

光栅传感器是一种将物体的位置、速度、方向等信息转化为电信号输出的传感器。它通过光电转换原理，将物体所反射出的光信号转化为电信号，从而实现对物体运动状态的监测和控制。光栅传感器广泛应用于自动化生产线、机床加工、包装印刷、物流仓储等领域。本文将介绍几种常见的光栅传感器种类。

一、依据工作原理分类

1. 光电式光栅传感器

光电式光栅传感器是最基本的一种光栅传感器，它通过发射红外线或激光束，利用反射回来的信号来检测目标物体的位置和运动状态。这种传感器具有响应速度快、精度高、适应性强等优点，但受环境影响较大。

2. 激光式光栅传感器

激光式光栅传感器是一种采用激光束作为探测源的高精度测量设备。它可以实现非接触式测量，并且具有高分辨率和高灵敏度等优点。激光式光栅传感器广泛应用于机床加工、自动化生产线等领域。

3. 光纤式光栅传感器

光纤式光栅传感器是一种采用光纤作为探测元件的传感器。它具有体积小、重量轻、抗干扰能力强等优点，可以实现对微小变形的检测和监测。光纤式光栅传感器广泛应用于航空航天、地震监测等领域。

二、依据应用场景分类

1. 带轴承旋转编码器

带轴承旋转编码器是一种将物体的角度信息转化为电信号输出的传感器。它通过内置的轴承结构，可以实现对旋转物体的位置和速度监测，并且具有高分辨率和高精度等优点。带轴承旋转编码器广泛应用于机床加工、自动化生产线等领域。

2. 线性位移编码器

线性位移编码器是一种将物体的位移信息转化为电信号输出的传感器。它通过内置的测量元件，可以实现对物体在直线方向上的位置和速度监测，并且具有高分辨率和高精度等优点。线性位移编码器广泛应用于机床加工、自动化生产线等领域。

3. 光栅尺

光栅尺是一种将物体的位置信息转化为电信号输出的传感器。它通过内置的光栅结构，可以实现对物体在直线方向上的位置和速度监测，并且具有高分辨率和高精度等优点。光栅尺广泛应用于机床加工、自动化生产线等领域。
