通风机安装技术交底

风机安装技术交底

表号：RF06/5-04编号：

工程名称

交底名称 风机安装

交底地点 交底日期 年 月 日

交底内容：

1、风机安装一般消防风机采用轴流型风机，其安装吊杆式或落地底座式两种，并严格按设计要求产品及技术文件说明要求施工，应及时做好安装记录。

2、风机采用吊杆式安装，其圆钢应根据风机设备重量选择，圆钢直径为12~16mm，风机底座采用槽钢为8#~12#。吊杆圆钢应穿越楼板层与钢板T型焊接或螺帽拧紧固定。风机设备安装采用减振器，如吊杆式选用DT型阻尼吊式弹簧减振器，垫式选用XJD45-1型橡胶隔振垫，应符合设计与风机额定载荷设备重量。

3、风机采用地面基础安装，应选用ZTQ阻尼弹簧减振器，并应符合设计与风机额定载荷设备重量，各组隔振器承受荷载压缩量均匀，地面平整不得偏心，在使用前应采取防移位保护措施。

4、风机安装屋顶地面外露部分，当进出风口或风管路直通大气时，应加设保护网或其它安全措施。风管与风机连接时不得硬性连接，应设防火材质（三防布）软接。

5、轴流风机水平应找正，安装应平稳，风机安装完毕，试运转前必须检查各项安全措施，盘动叶轮有无卡阻和擦碰现象，叶轮旋转方向必须正确，试运转时间不得少于2小时，并及时做好记录。

本分项工程质量：主控项目有关强制性条文、质量目标必须符合规范。一般项目合格率为100%。

交底人签名 被交底人签名

通风机安装施工方案及技术措施

1 范围

本工艺标准适用于风压低于3kPa（≈300mmH2O）范围内的中低压离心式或轴流式通风机，以及同等原理的各类型风机。

2 施工准备

2.1 材料及主要机具：

2.1.1 通风、空调的风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。

2.1.2 风机开箱检查，皮带轮，皮带，电机滑轨及地脚螺栓是否齐备，符合设计要求。有无缺损等情况。

2.1.3 风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。

2.1.4 地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。

2.1.5 倒链、滑轮、绳索、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。

2.2 作业条件：

2.2.1 施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。

2.2.2 风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。 3 操作工艺

3.1 工艺流程：

基础验收→开箱检查→搬运→清洗→安装、找平、找正→试运转、检查验收

3.2 基础验收

3.2.1 风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。

3.2.2 风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。

3.3 通风机开箱检查应符合下列规定：

3.3.1 按设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。

3.3.2 叶轮旋转方向应符合设备技术文件的规定。

3.3.3 进、出风口应有盖板严密遮盖。检查各切削加工面，机壳的防锈情况和转子是否发生变形或锈蚀、碰损等。

1. 本表由施工单位填写，交底单位与接受交底单位各存一份。

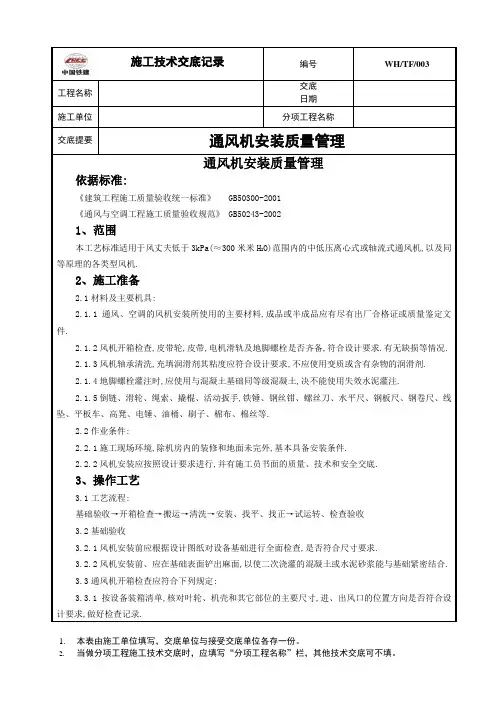

2. 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。 施工技术交底记录 编号 WH/TF/003

工程名称 交底

日期

施工单位 分项工程名称

交底提要 通风机安装质量管理

通风机安装质量管理

依据标准:

《建筑工程施工质量验收统一标准》 GB50300-2001

《通风与空调工程施工质量验收规范》 GB50243-2002

1、范围

本工艺标准适用于风丈夫低于3kPa(≈300米米H2O)范围内的中低压离心式或轴流式通风机,以及同等原理的各类型风机.

2、施工准备

2.1材料及主要机具:

2.1.1通风、空调的风机安装所使用的主要材料,成品或半成品应有尽有出厂合格证或质量鉴定文件.

2.1.2风机开箱检查,皮带轮,皮带,电机滑轨及地脚螺栓是否齐备,符合设计要求.有无缺损等情况.

2.1.3风机轴承清洗,充填润滑剂其粘度应符合设计要求,不应使用变质或含有杂物的润滑剂.

2.1.4地脚螺栓灌注时,应使用与混凝土基础同等级混凝土,决不能使用失效水泥灌注.

2.1.5倒链、滑轮、绳索、撬棍、活动扳手,铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等.

2.2作业条件:

2.2.1施工现场环境,除机房内的装修和地面未完外,基本具备安装条件.

2.2.2风机安装应按照设计要求进行,并有施工员书面的质量、技术和安全交底.

3、操作工艺

3.1工艺流程:

基础验收→开箱检查→搬运→清洗→安装、找平、找正→试运转、检查验收

3.2基础验收

3.2.1风机安装前应根据设计图纸对设备基础进行全面检查,是否符合尺寸要求.

3.2.2风机安装前、应在基础表面铲出麻面,以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合.

3.3通风机开箱检查应符合下列规定:

（完整版）风机安装技术交底

3.5风机机体安装

将风机本体置于减振器上，用M16螺栓固定。在减振垫与风机框架底座之间垫铜皮或钢片调，整风机水平度，用水平仪在主轴上测定纵向水平度。调整好水平度，要使风机的叶轮旋转后，每次却不停留在原来的位置上，并不得碰壳。吊装风机在吊杆安装后应在其下部安装槽钢横担，将风机与横担用M8螺栓固定。轴流风机在墙上安装时，墙体应安装在承重墙上，若墙体厚度大于风机风筒长度时，可在气流出口端接短管；如墙体厚度小于风筒长度时，多出部分应在室内侧。风机的安装方式见下图：

吊装安装风机主视图吊装安装风机左视图

注：风机在安装时的高度要根据现场实际情况确定，安装完成后，风机箱内附带的减震器应及时松开。安装时应注意风机的进出风口方向。

落地风机安装主视图落地风机安装左视图

注：风机必须安装在强度验收合格的基础上，安装完成后的风机必须保持垂直，不得倾斜。安装时应注意风机的进出风口方向，安装橡胶减震垫时应考虑环境温度，不可使橡胶减震垫超过使用温度，橡胶减震垫一般适用与-15～70℃温度范围。

风机在墙体上安装图示

3.6风机的电气及自控设备接线

（1）风机外壳或电机外壳的接地必须可靠；

（2）禁止反方向旋转，禁止超额定电流运行，禁止缺相运行；

（3）禁止在运转中维护风机。

（4）风机所配电控箱必须与对应风机相匹配（指功率、电压、气动方式、控制形式等）。

（5）风机接线应由专业电工接线，接线必须正确可靠，尤其是电控箱处的接线编号与风机接线柱上的编号一致对应，风机外壳应可靠接地，接地必须可靠，不能用接零代替接地。

3.7运行调试

（1）准备工作

①将风机房打扫干净，检查清除风机内及风管内异物。

②检查通风机，电动机两个皮带轮中心是否在一条直线上，风机固定螺栓是否拧紧。 ③检查轴承处是否有足够的润滑油，否则需加够。

④用手盘车，通风机叶轮应无卡碰现象。

⑤检查电动机、通风机、风管接地线是否连接可靠。
