篇一：防火卷帘门的验收规范

防火卷帘门验收规范

1、防火卷帘门应满足的技术要求 1.1平均升降速度：3米/分钟。 1.2耐火时间：240分钟。 1.3漏烟量：0.18m3/分钟。

1.4电动上下，自动闭锁，手动开启。 1.5接到烟温感信号，卷帘自动迫降。

1.6接到消防控制中心信号，可迫降到底或停在任意位置。

2、主要原材料的厚度应满足下列规定：

3、外观要求

3.1帘板、导轨、门楣、卷轴等部位的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、

毛刺、空洞等缺陷。

3.2相对运动在切割、弯曲、冲钻等加工处，必须清理毛刺。

3.3构件或零部件的组装、拼接处不允许有错位。

3.4焊接处应牢固，外观平整、不允许有夹渣、漏焊等现象。

3.5零部件的外漏表面，必须做防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。 3.6所有紧固件必须紧牢，不允许有松动现象。 4、卷帘启闭、运行平均噪音应满足下列要求：

5、主要质量要求

（1）、帘板 1.1相邻互锁帘板串接后转动灵活，摆动±900不允许脱落，对具有防烟性能的重叠形帘板串接后，摆动±900不允许脱落。

1.2帘板两端挡板或防窜机构装配要牢固，装配成卷帘后，帘板窜动量不得大于2mm。 1.3帘板要平直，帘板直线度每米不得大于1.5mm，全长直线度不得超过0.12%。 1.4帘板装配成卷帘后，不允许有空洞和缝隙存在。

1.5具有防烟性能的帘板，内外鼻钩窜接后的接触面成弧面接触，弧度角在300范围内必须接触。

1.6帘板装配成卷帘后，在运行时不允许有倾斜，应当平行升降，卷帘的不平直长不大于洞口高度的1/300。 （2）、导轨

2.1帘板嵌入导轨的深度应符合下列要求：

2.2导轨的顶部应成圆弧形，其长度应超过洞口至少75mm。

2.3具有防烟性能的导轨，必须有防烟装置，使用材料应为不燃材料，隔烟装置与卷帘表应均匀紧密贴合，贴合面不应小于80%。

2.4导轨的滑道应光滑、平直，直线度每米不得大于1.5mm,全长直线度不得大于0.12%，不允许有扭曲、凹凸、毛刺等。

2.5导轨现场安装应牢固，安装后垂直度每米不得大于5mm，全长垂直度不得大于20mm. 2.6卷帘在导轨内运行应平稳、顺畅，不允许有碰撞、冲击现象。 （3）、门楣

3.1门楣的结构必须有效的阻止火势蔓延。

3.2具有防烟性能的门楣，必须设置防烟装置，有效的阻止烟气外溢，防烟装置所有的材料应为不燃材料。 3.3门楣的防烟装置与门楣密封面和卷帘表面的均匀接触，接触面不应小于门洞口宽度的80%，非接触面缝隙不得大于2mm。

3.4门楣现场安装应牢固，预埋钢件间距不得大于600mm。

（4）、座板

4.1座板与地面的接触应均匀、平行。

4.2座板宜采用角钢组成，角钢尺寸应根据洞口宽度决定，铆钉连接或用螺栓连接，间距不大于300mm. （5）、传动装置

5.1卷门机的安装必须留有检修的空间，安装应牢固，不得漏油。 5.2支座安装牢固，轴承无异样，加油充足。 5.3各个旋转轴的链轮中心应同轴一致，无破损。

5.4卷门机有电动式和手动式两种，防火卷帘必须配用防火卷帘门机或普通卷门机加防火隔热装置，并应取得耐火测试合格证明。 (6)、电气安装

6.1电气按钮启动操纵灵活，集中控制和联动控制的动作灵活准确。

6.2自动控制的保险装置应安装在卷帘附近2m范围的暴露部分及随时能监控的部分。防火卷帘门里门外均设控制按钮。

6.3自动控制的电源、备用电源或蓄电池应能保持正常工作状态，所用的电器线路不允许裸露，应埋入墙内或有穿线管。

6.4钢质防火卷帘与墙体的安装要求：

钢质防火卷帘安装在建筑物墙体上，应采用焊接或预埋螺栓连接，对原有建筑可以在混凝土墙或混凝土柱上采用膨胀螺栓装配，并应保证安装强度，满足设计要求。 其他未尽事宜应满足国家和地方现行技术标准或规范的要求。 篇二：防火卷帘门技术要求

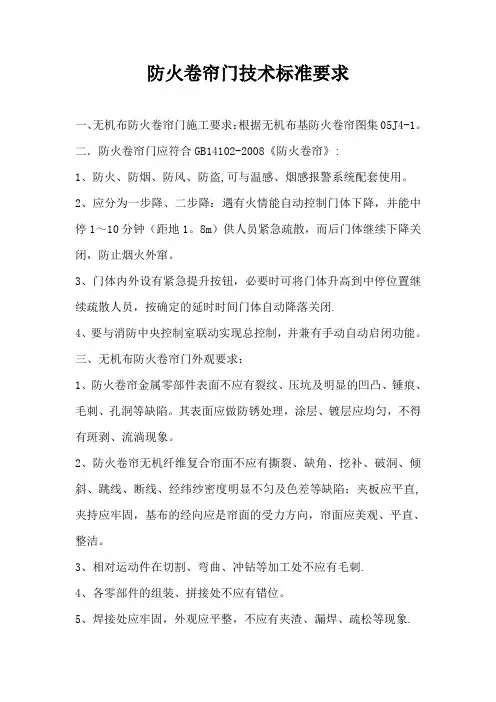

防火卷帘门技术要求

一．本工程设计施工图要求：采用不需水幕喷淋系统保护的防火等级达到F5的，耐火极限4小时的无机复合双轨防火卷帘。

二．防火卷帘应符合有关规范和标准

1.《钢质防火卷帘通用技术条件》GB14102-93

2.《门和卷帘的耐火试验方法》GB/T7633-87

3.《无机复合防火卷帘》企业标准Q/HDCCM002-2002

(HDQ0578-2002)

三．技术指标

1.防火等级：F5

2.耐火极限：4.0小时

3.耐风压强度：1176.8Pa(120kg/㎡)

4.防烟性能：压差20Pa时，帘板漏烟量小于0.2m?/㎡min

四．功能：无机复合双轨防火卷帘门可防火、防烟、防风、防盗，可与温感、烟感报警系统配套使用。遇有火情能自动控制门体下降，并能中停1~10分钟（距地1.8m）供人员紧急疏散，而后门体继续下降关闭，防止烟火外窜。门体内外设有紧急提升按钮，必要时可将门体升高到中停位置继续疏散人员，按确定的延时时间门体自动降落关闭。要与消防中央控制室联动实现总控制，

并兼有手动自动启闭功能。 五．主要零部件加工制做厚度

1.帘面：1.2.mm

2.帘面夹板：2.0mm

3.座板：3.0mm

4导轨：外露型3.0mm

5.门楣：1.2.mm

6.箱体：0.8mm

六．安装技术要求

1.门楣的材料及构造必须满足防火、防烟要求。

门楣与卷帘的间隙应≤2mm

门楣的预埋钢板间距≤600mm

2.导轨的预埋钢板间距≤600mm

安装后垂直度 每米≤5mm

全高垂直度≤20mm

卷帘在导轨运行应平稳、顺畅

3.卷板的不平直度不大于洞口高度的1/300

4.卷帘门机应有耐火检验合格证明，安装应牢固，安装需留出检修空间。

5.电动卷帘门机应有限位开关，卷帘启闭至上下限时能自动停止，复位误差≤20mm.应设手动启闭装置，具有手动自动启闭功能，并有控制卷帘在任何位置停止的功能。 6.自动控制的保险装置应安装在卷帘附近2米范围内的可见部位。

7.防火卷帘除要求钢制帘板作镀锌或喷塑处理外，其他所有钢制构件必须涂防锈底漆。

8.防火卷帘与现浇墙体连接可用预埋钢板或膨胀螺栓固定。生产厂家应提供防火卷帘与墙体连接的设计图。

七．外观要求

1.帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹，压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷。

2.相对运动件在切割、弯曲、冲钻等加工处，必须清理毛刺。

3.构件或零件的组装，拼接处不允许有错位。

4.焊接处应牢固，外观平整，不允许有夹渣、漏焊等现象。

5.零部件的外露表面，必须作防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。

6.所有紧固件必须紧牢，不允许有松动现象。

篇三：防火卷帘技术要求060411

防火卷帘门技术要求

1. 外观：

1.1. 外观质量：帘面应保持平整、无起皱；并不允许有孔洞、缝隙存在。导轨、卷轴

等部件的表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。 1.2. 焊接质量：焊接处应牢固、外观平整、不允许有夹渣、漏焊等现象。 1.3. 防锈质量：零部件外露表面，必须作防锈处理，其涂层、镀层应均匀，不得有斑

驳现象。

2. 公差(mm)：

2.1. 导轨宽度公差：±2.0 2.2. 导轨厚度公差：±2.0 2.3.

卷轴长度公差：±4 2.4. 帘面宽度公差：±12 2.5. 帘面高度公差：±45 2.6. 帘面两对角线公差：≤35

2.7. 导轨直线度：≤1.5mm/min，全长不应大于20mm。 3.

材质与规格：

3.1. 防火帘：从受火面到背火面方向，应依次采用玻纤耐火装饰布、陶瓷纤维布（不

锈钢丝增强）、耐火纤维毯、铝箔玻璃纤维布四层结构，所有材料均应是A级不燃材料；内置不锈钢丝绳。 3.1.1. 3.1.2.

3.1.3.

耐火玻纤布应为A级不燃材料，厚度≥2mm，耐火温度≥1200℃；

耐火纤维毯应采用标准型硅酸铝纤维毯，厚度≥10mm，耐火温度≥1000℃； 帘面外面使用A级不燃装饰布，装饰布应具有抗疲劳、耐老化性能。

3.2. 座板：镀锌钢板连续冷弯成型型材。

3.3. 导轨：外露型的≥3.0mm热镀锌钢板；掩藏型的1.5mm热镀锌钢板。

3.4. 帘面夹板：采用镀锌板冷弯成型型材（帘面外表每间隔300mm-500mm设置一夹板）。 连接采用不小于M5螺栓。螺栓间距不大于600mm。钢丝绳间距不大于600mm，并与螺栓位置对应。钢带两端用作防风钩的螺栓长度不短于30mm，并用双螺母紧固以保证强度。

3.5. 按钮盒：开关按钮盒必须加锁，有玻璃盖，应急情况下可击碎玻璃使用开关按钮。 4. 卷帘启闭平均速度：电动启、降速度2.5-6.5m/min；自重下降速度3-7m/min。 5. 卷帘启闭、运行的平均噪音：卷门机功率小于1kw时，平均噪音≤70Db。 6. 电动卷门机：

6.1. 限位开关：应设限位开关。卷帘启闭至上下限时，能自动停止，重复定位误差＜

20mm。

6.2. 应设有低温熔断装置。

6.3. 自动下降恒速：具有自动下降恒速性能。 6.4. 卷帘自动控制：能使卷帘在任何位置停止。

6.5. 附设控制保险装置：可附设以下控制保险装置：联动装置、手动自重关闭装置（臂

力≤50N）、下降至1.5m处应有延时下降装置。

7.

消防及弱电控制要求：

在符合《火灾自动报警系统设计规范》中消防控制设备对防火卷帘的控制要求的前提下，体现以下功能：

7.1. 手动控制功能：设有手动启闭装置，可正常控制卷帘；在切断电源的情况下，可

由人工操作控制完成正常下降。 7.2. 自动控制功能： 7.2.1. 烟控一步降，温控二步降：当烟感探测器或消防控制中心发出火灾信号后，卷帘自动下降至中停位置（中停位置可调），当温感探测器动作后下降至地面；

7.2.2.

烟控一步降：当烟感探测器或消防控制中心发出火灾信号后，卷帘自动下降至地面，仅用于非疏散通道处防火卷帘；

7.3. 在紧急状态下的功能：手动控制动作优先于自动控制动作，卷帘下降过程中或下

降到地后，按任意按钮可以使卷帘反升到中停位置，延时一段时间（可调、预设）后，自动再次下降；手动控制动作停之后，系统应切换到原控制功能状态。 7.4. 报警系统接口方式：可接直流24伏或节点信号，需提供无源反馈信号。 7.5.

卷闸动作反馈信号应有： 7.5.1. 7.5.2. 7.5.3.

手动控制信号 消防中心信号 门位反馈信号

7.5.4. 7.5.5. 8. 帘面：

状态指示信号

限位信号，烟、温感信号

8.1. 帘面上应装有风钩。

8.2. 两帘面应同时升降，不同步高度差不大于50mm。 8.3.

帘面运行时不允许倾斜，应平行升降。

8.4. 帘面在导轨内运行应平稳、顺畅，不允许有碰撞冲击现象。 9. 重要外构件：

卷门机、控制箱、低温熔断装置等重要外构件应有出厂合格证。 10. 耐火性能：
