失效分析的程序和步骤
失效分析是一种用于识别和解决系统或设备失效问题的方法。它通过仔细的观察和分析失效现象，找出失效原因，并采取相应的措施来修复或防止失效的再次发生。下面将介绍失效分析的基本步骤和常用程序。
1.收集相关信息：
在进行失效分析之前，首先需要收集相关的信息和数据。这包括失效现象的描述、相关历史记录、设备的技术参数、使用条件等。
2.确定失效的范围和目标：
在进行失效分析时，需要明确分析的范围和目标。这可以帮助专家集中精力分析关键部分，更好地解决问题。
3.制定研究方案：
根据收集到的信息和目标，制定研究方案。这包括确定所需的实验、测试、分析方法和工具。
4.实施实验和测试：
根据制定的方案，进行必要的实验和测试。这包括对失效现象进行再现性测试，测量相关的物理量和参数等。
5.分析测试数据：
根据实验和测试的结果，对数据进行仔细的分析。这包括对数据的统计处理、趋势分析、相关性分析等。
6.确定失效原因： 根据数据分析的结果，确定失效的原因。这可能涉及到不同层面的分析，包括物理层面、材料层面、设计层面、制造层面等。
7.提出解决方案：
根据确定的失效原因，提出相应的解决方案。这可能需要进行工艺改进、设计修改、部件更换等。
8.实施解决方案：
根据提出的解决方案，进行相应的实施。这包括对设备进行修复、改进、更新等操作。
9.验证解决方案：
在实施解决方案后，进行必要的验证。这包括对修复后的设备进行功能测试、性能测试等，以确保解决方案的有效性。
10.记录和总结：
对整个失效分析过程进行记录和总结。这有助于积累经验，提高问题解决能力，并为今后的类似问题提供参考。
失效分析的程序和步骤并没有固定的模式，具体的程序和步骤可能因问题的性质、复杂度和资源的限制而有所不同。在实际应用中，可能需要结合专业技术和经验来灵活地进行失效分析，并不断地进行迭代和改进。同时，要充分利用各种技术手段和工具，如扫描电镜、红外热像仪、故障模式与失效分析（FMEA）等，以提高分析的准确性和效率。
失效分析介绍
失效分析（Failure Analysis，简称FA）是指对产品或系统发生故障或失败的原因进行分析和研究的过程。通过对故障样本、故障数据和相关信息的收集与分析，FA的目标是找出故障的根本原因，从而探索解决方案，提高产品质量和可靠性，降低故障风险。
FA的主要任务是确定故障模式、故障位置和故障原因。其中，故障模式指产品在故障发生时表现出的特定方式，如电路短路、电路中断等；故障位置指故障发生的具体位置，如芯片内部、电路板上的一些区域等；故障原因指导致故障发生的根本原因，可能是人为操作错误、设计缺陷、制造缺陷等。通过对这些信息的收集和分析，FA工程师可以建立故障模型，并提出解决方案。
FA的过程包括问题定义、样本收集、样本准备、分析测试、数据分析和结论总结等步骤。在问题定义阶段，FA工程师与用户或生产部门沟通，了解故障现象和相关信息。然后，需要收集故障样本，通常从用户处获取或通过现场测试获得。样本准备阶段是为了保证故障样本的安全性和可测试性，可能涉及到特定的样本处理和检测方法。接下来，进行分析测试，包括非破坏性和破坏性测试，用于检测故障样本的物理性能、化学成分和电性能等。数据分析阶段是将测试数据进行整理和分析，寻找规律和关联。最后，根据分析结果，总结结论，并提出解决方案或改进意见。
FA技术和方法包括多种，常用的有X射线检测、扫描电镜、红外热成像、电路分析等。X射线检测可用于检测焊接质量和元件间的连接情况。扫描电镜可观察微观结构，如元件表面的缺陷和断裂等。红外热成像可以检测电路板的热部位和热问题。电路分析则通过电性能测试和信号跟踪等手段，诊断故障原因。 失效分析的应用广泛，涉及到电子、机械、化工、材料等多个领域。在电子领域，FA可用于IC芯片、电路板、显示器等产品的故障分析，有助于提高产品可靠性和生产效率。在化工领域，FA可应用于化工反应、催化剂研发等方面，帮助优化工艺和提高产量。在材料领域，FA可用于金属材料、聚合材料等的故障分析，有助于改进材料性能和扩大应用范围。
国家轴承质量监督检验中心/洛阳轴承研究所检验实验室

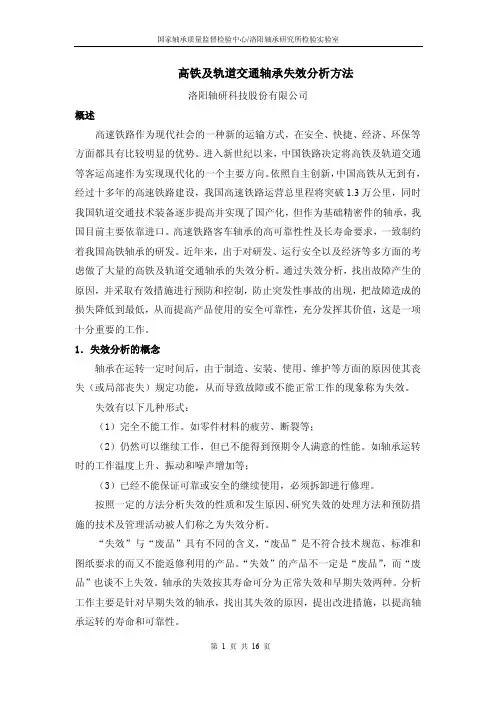

第 1 页 共 16 页 高铁及轨道交通轴承失效分析方法 洛阳轴研科技股份有限公司 概述 高速铁路作为现代社会的一种新的运输方式，在安全、快捷、经济、环保等方面都具有比较明显的优势。进入新世纪以来，中国铁路决定将高铁及轨道交通等客运高速作为实现现代化的一个主要方向。依照自主创新，中国高铁从无到有，经过十多年的高速铁路建设，我国高速铁路运营总里程将突破1.3万公里，同时我国轨道交通技术装备逐步提高并实现了国产化，但作为基础精密件的轴承，我国目前主要依靠进口。高速铁路客车轴承的高可靠性性及长寿命要求，一致制约着我国高铁轴承的研发。近年来，出于对研发、运行安全以及经济等多方面的考虑做了大量的高铁及轨道交通轴承的失效分析。通过失效分析，找出故障产生的原因，并采取有效措施进行预防和控制，防止突发性事故的出现，把故障造成的损失降低到最低，从而提高产品使用的安全可靠性，充分发挥其价值，这是一项十分重要的工作。 1．失效分析的概念 轴承在运转一定时间后，由于制造、安装、使用、维护等方面的原因使其丧失（或局部丧失）规定功能，从而导致故障或不能正常工作的现象称为失效。 失效有以下几种形式： （1）完全不能工作。如零件材料的疲劳、断裂等； （2）仍然可以继续工作，但已不能得到预期令人满意的性能。如轴承运转时的工作温度上升、振动和噪声增加等； （3）已经不能保证可靠或安全的继续使用，必须拆卸进行修理。 按照一定的方法分析失效的性质和发生原因、研究失效的处理方法和预防措施的技术及管理活动被人们称之为失效分析。 “失效”与“废品”具有不同的含义，“废品”是不符合技术规范、标准和图纸要求的而又不能返修利用的产品。“失效”的产品不一定是“废品”，而“废品”也谈不上失效。轴承的失效按其寿命可分为正常失效和早期失效两种。分析工作主要是针对早期失效的轴承，找出其失效的原因，提出改进措施，以提高轴承运转的寿命和可靠性。 国家轴承质量监督检验中心/洛阳轴承研究所检验实验室
元器件失效分析方法
器件一旦坏了，千万不要敬而远之，而应该如获至宝。
开车的人都知道，哪里最能练出驾驶水平？高速公路不行，只有闹市和不良路况才能提高水平。社会的发展就是一个发现问题解决问题的过程，出现问题不可怕，但频繁出现同一类问题是非常可怕的。
失效分析基本概念
定义：对失效电子元器件进行诊断过程。
1、进行失效分析往往需要进行电测量并采用先进的物理、冶金及化学的分析手段。
2、失效分析的目的是确定失效模式和失效机理，提出纠正措施，防止这种失效模式和失效机理的重复出现。
3、失效模式是指观察到的失效现象、失效形式，如开路、短路、参数漂移、功能失效等。
4、失效机理是指失效的物理化学过程，如疲劳、腐蚀和过应力等。
失效分析的一般程序
1、收集现场场数据
2、电测并确定失效模式
3、非破坏检查
4、打开封装
5、镜验
6、通电并进行失效定位
7、对失效部位进行物理、化学分析，确定失效机理。 8、综合分析，确定失效原因，提出纠正措施。
1、收集现场数据：
应力类型 试验方法 可能出现的主要失效模式
电应力 静电、过电、噪声 MOS器件的栅击穿、双极型器件的pn结击穿、功率晶体管的二次击穿、CMOS电路的闩锁效应
热应力 高温储存 金属－半导体接触的Al－Si互溶，欧姆接触退化，pn结漏电、Au-Al键合失效
低温应力 低温储存 芯片断裂
低温电应力 低温工作 热载流子注入
高低温应力 高低温循环 芯片断裂、芯片粘接失效
热电应力 高温工作 金属电迁移、欧姆接触退化
机械应力 振动、冲击、加速度 芯片断裂、引线断裂
辐射应力 X射线辐射、中子辐射 电参数变化、软错误、CMOS电路的闩锁效应
气候应力 高湿、盐雾 外引线腐蚀、金属化腐蚀、电参数漂移
2、电测并确定失效模式 电测失效可分为连接性失效、电参数失效和功能失效。
连接性失效包括开路、短路以及电阻值变化。这类失效容易测试，现场失效多数由静电放电（ESD）和过电应力（EOS）引起。
