失效分析方法与步骤

失效分析

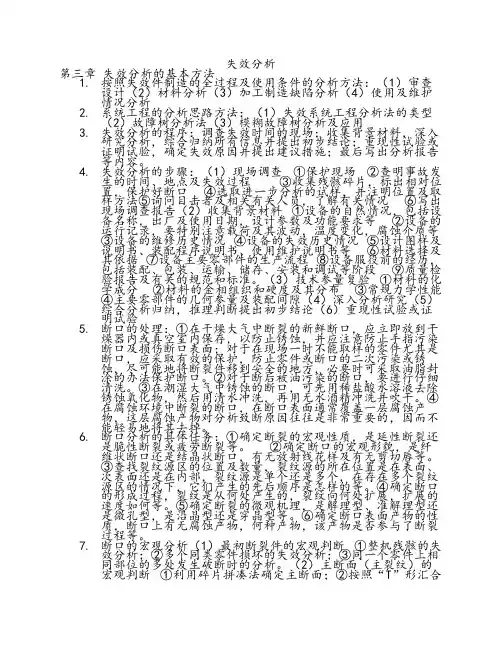

第三章 失效分析的基本方法

1. 按照失效件制造的全过程及使用条件的分析方法：（1）审查

设计（2）材料分析（3）加工制造缺陷分析（4）使用及维护

情况分析

2. 系统工程的分析思路方法：（1）失效系统工程分析法的类型

（2）故障树分析法（3）模糊故障树分析及应用

3. 失效分析的程序：调查失效时间的现场；收集背景材料，深入

研究分析，综合归纳所有信息并提出初步结论；重现性试验或

证明试验，确定失效原因并提出建议措施；最后写出分析报告

等内容。

4. 失效分析的步骤：（1）现场调查 ①保护现场 ②查明事故发

生的时间、地点及失效过程 ③收集残骸碎片，标出相对位

置，保护好断口 ④选取进一步分析的试样，并注明位置及取

样方法⑤询问目击者及相关有关人员，了解有关情况 ⑥写出

现场调查报告（2）收集背景材料 ①设备的自然情况，包括设

备名称，出厂及使用日期，设计参数及功能要求等 ②设备的

运行记录，要特别注意载荷及其波动，温度变化，腐蚀介质等

③设备的维修历史情况 ④设备的失效历史情况 ⑤设计图样及

说明书、装配程序说明书、使用维护说明书等 ⑥材料选择及

其依据 ⑦设备主要零部件的生产流程 ⑧设备服役前的经历，

包括装配、包装、运输、储存、安装和调试等阶段 ⑨质量检

验报告及有关的规范和标准。（3）技术参量复验 ①材料的化

学成分 ②材料的金相组织和硬度及其分布 ③常规力学性能

④主要零部件的几何参量及装配间隙（4）深入分析研究（5）

综合分析归纳，推理判断提出初步结论（6）重现性试验或证

明试验

5. 断口的处理：①在干燥大气中断裂的新鲜断口，应立即放到干

燥器内或真空室内保存，以防止锈蚀，并应注意防止手指污染

断口及损伤断口表面；对于在现场一时不能取样的零件尤其是

断口，应采取有效的保护，防止零件或断口的二次污染或锈

蚀，尽可能地将断裂件移到安全的地方，必要时可采取油脂封

涂的办法保护断口。②对于断后被油污染的断口，要进行仔细

清洗。③在潮湿大气中锈蚀的断口，可先用稀盐酸水溶液去除

失效分析的流程

失效分析的流程主要包括以下步骤：

1. 故障现象记录：详细记录失效产品的故障表现、使用环境和条件，初步判断失效模式。

2. 样品收集与预处理：获取失效产品或部件样本，进行必要的保护和清洗，确保后续分析不受干扰。

3. 外观检查与非破坏性测试：通过肉眼观察、光学显微镜检查、X射线透视等手段，寻找外部可见的缺陷及内部结构异常。

4. 破坏性分析：采用金相分析、化学成分分析、断口分析等方法，深入探究失效机理。

5. 功能测试与模拟实验：对样品进行电气性能测试、力学性能测试，并根据需要设计加速老化、应力测试等模拟实验，重现失效过程。

6. 数据分析与结论得出：综合所有测试结果，分析失效原因，确定责任方，并提出改进措施或预防对策。

7. 报告编写与反馈：整理失效分析报告，将结论反馈给相关部门，指导产品质量改进和工艺优化。

失效分析基本常识以及操作流程

失效分析是一种通过分析和探究事物、系统或过程发生失效的原因和机制的方法。它可以帮助我们识别并改进潜在的问题，以提高系统的可靠性和性能。以下是关于失效分析的基本常识与操作流程。

一、失效分析的基本常识

1.失效模式与效应分析（FMEA）：FMEA是一种通过分析预测和评估失效模式及其严重性、发生概率和检测能力的方法。它可以在设计、生产和使用阶段预防或减少失效。

2.失效树分析（FTA）：FTA是一种通过将失效进行因果关系的图形化表示来分析系统失效的方法。它能够帮助确定导致一些具体失效的事件链。

3.事故树分析（ETA）：ETA是一种通过将事故及其后果进行因果关系的图形化表示来分析事故发生的方法。它可以帮助识别和评估事故的潜在原因及其对系统的影响。

4.失效模式、原因和影响分析（FMEDA）：FMEDA是一种通过分析失效模式、失效原因和失效影响的方法来评估系统的可靠性。它通常用于评估硬件系统。

5.人因分析：人因分析是一种通过分析人因相关的错误、失误和措施来评估和改进工作系统和流程的方法。它可以帮助减少人为失误和提高操作效率。

二、失效分析的操作流程 1.确定分析目标：确定需要进行失效分析的系统、产品或过程，并明确分析的目标和范围。例如，是为了解决一个特定的问题，还是为了提高整体系统的可靠性等。

2.收集相关数据：收集和整理与失效有关的数据和信息，包括过去的失效记录、测量数据、使用情况等。这些数据将为后续的分析提供基础。

3.选择适当的工具和方法：根据分析的目标和需要，选择适合的失效分析方法和工具，如FMEA、FTA、ETA等。有时需要结合多种方法进行分析。

4.定义失效模式与效应：识别和描述可能的失效模式及其对系统的影响。这包括对失效模式的描述和分类，以及对失效的严重性进行评估。

5.分析失效原因：通过追溯失效模式，分析导致失效发生的可能原因和机制。这包括对失效原因的分类和评估，以及确定潜在缺陷和改进点。

失效分析介绍

失效分析（Failure Analysis，简称FA）是指对产品或系统发生故障或失败的原因进行分析和研究的过程。通过对故障样本、故障数据和相关信息的收集与分析，FA的目标是找出故障的根本原因，从而探索解决方案，提高产品质量和可靠性，降低故障风险。

FA的主要任务是确定故障模式、故障位置和故障原因。其中，故障模式指产品在故障发生时表现出的特定方式，如电路短路、电路中断等；故障位置指故障发生的具体位置，如芯片内部、电路板上的一些区域等；故障原因指导致故障发生的根本原因，可能是人为操作错误、设计缺陷、制造缺陷等。通过对这些信息的收集和分析，FA工程师可以建立故障模型，并提出解决方案。

FA的过程包括问题定义、样本收集、样本准备、分析测试、数据分析和结论总结等步骤。在问题定义阶段，FA工程师与用户或生产部门沟通，了解故障现象和相关信息。然后，需要收集故障样本，通常从用户处获取或通过现场测试获得。样本准备阶段是为了保证故障样本的安全性和可测试性，可能涉及到特定的样本处理和检测方法。接下来，进行分析测试，包括非破坏性和破坏性测试，用于检测故障样本的物理性能、化学成分和电性能等。数据分析阶段是将测试数据进行整理和分析，寻找规律和关联。最后，根据分析结果，总结结论，并提出解决方案或改进意见。

FA技术和方法包括多种，常用的有X射线检测、扫描电镜、红外热成像、电路分析等。X射线检测可用于检测焊接质量和元件间的连接情况。扫描电镜可观察微观结构，如元件表面的缺陷和断裂等。红外热成像可以检测电路板的热部位和热问题。电路分析则通过电性能测试和信号跟踪等手段，诊断故障原因。 失效分析的应用广泛，涉及到电子、机械、化工、材料等多个领域。在电子领域，FA可用于IC芯片、电路板、显示器等产品的故障分析，有助于提高产品可靠性和生产效率。在化工领域，FA可应用于化工反应、催化剂研发等方面，帮助优化工艺和提高产量。在材料领域，FA可用于金属材料、聚合材料等的故障分析，有助于改进材料性能和扩大应用范围。
