桩板式挡土墙设计说明书

桩板式挡土墙方案设计

一、设计原则

1、 安全性

桩板式挡土墙的设计首先要确保其在使用过程中的安全性，能够承受土体的压力、水流的冲刷、地震等各种荷载的作用，保证墙体不发生滑移、倾覆、倒塌等破坏。

2、 稳定性

要保证挡土墙在施工和使用期间的整体稳定性，包括地基的稳定性、桩身的稳定性和板的稳定性。

3、 经济性

在满足安全性和稳定性的前提下，应尽量优化设计方案，降低工程造价，提高工程的经济效益。

4、 适用性

根据工程的具体情况，如地形、地质条件、使用要求等，选择合适的桩板式挡土墙形式和尺寸，确保其能够有效地发挥挡土作用。

5、 美观性

在一些对景观要求较高的工程中，还应考虑挡土墙的外观美观，使其与周围环境相协调。 二、计算方法

1、 土压力计算

土压力的计算是桩板式挡土墙设计的关键。常用的土压力计算方法有库仑土压力理论和朗肯土压力理论。对于一般情况，可采用库仑土压力理论；当填土表面水平、墙背垂直且光滑时，可采用朗肯土压力理论。

2、 桩的内力计算

桩的内力计算通常采用弹性地基梁法或有限元法。弹性地基梁法将桩视为弹性地基上的梁，通过求解梁的微分方程来计算桩的内力；有限元法则将桩和土体作为一个整体进行离散化，通过数值计算得到桩的内力。

3、 板的内力计算

板可视为连续梁或板，根据其支撑条件和边界条件，采用结构力学方法或有限元法计算其内力。

4、 稳定性验算

包括抗滑移稳定性验算、抗倾覆稳定性验算和地基承载力验算等。抗滑移稳定性验算要保证挡土墙在水平荷载作用下不发生滑移；抗倾覆稳定性验算要保证挡土墙在绕墙趾的倾覆力矩作用下不发生倾覆；地基承载力验算要保证地基能够承受挡土墙传来的荷载。

三、构造要求 1、 桩的构造

桩的直径、间距和长度应根据计算确定。桩的直径一般不宜小于

600mm，间距不宜大于 3 倍桩径。桩的长度应根据地质条件和入土深度要求确定，一般应嵌入稳定土层一定深度。

2、 板的构造

板的厚度一般不宜小于 200mm，宽度应根据桩的间距和挡土高度确定。板与桩的连接应牢固可靠，可采用预埋钢筋或钢板等方式连接。

1

第一节 编制依据与原则

一、编制依据

1、《XXXXXXXX公寓一期、食堂一期边坡整治工程》勘察报告与施工图；

2、本公司同类工程施工管理经验、机械设备需求、施工技术力量；

3、有关现行施工验收规范、操作规程、标准图集及质量检验评定标准；

《建筑边坡工程技术规程》GB50330-2002

《建筑基坑支护技术规程》JGJ120-99

《建筑桩基技术规范》JGJ94-2008

4、有关工具性参考资料。

二、编制原则

1、以国家现行法律、法规和技术标准为准绳，以《施工规范》、《验收标准》和设计文件为依据，结合工程特点，合理调配资源。

2、根据工程各项要求及实际情况，有序安排施工进度，不断优化施工方案，积极采用新技术、新材料、新工艺、新设备。

3、采用有效措施，加强质量、安全监控，加强工序过程控制，加强施工技术管理，确保工期、质量、安全和效益，争创优质工程。

4、合理进行施工平面布置，尽量减少工程消耗，降低生产成本。

5、增强环保意识，注意文明施工，努力创造良好的施工环境。

第二节 工程概况 2

待整治边坡位于场地学生公寓一期、食堂一期的东侧，整体南东低，地形坡度为20～65°，初拟整治边坡区域地面高程为575.2～579.5米，相对高差4.3米，挡墙位置所处边坡为土质边坡，高约2.5～4.8m，采用桩板式挡墙支挡。

挡墙挖孔桩截面尺寸为1m×1m方桩，中心间距4m；挖孔桩之间挂30cm厚钢筋混凝土挡板，孔桩、挡板均为C30商品混凝土。挡板后设置0.5m厚（D=20～40mm）砾石与0.5m厚（D=2mm）砂层反滤层，并采用透水性强的砂卵石进行回填。

第三节 施工准备

怀邵衡铁路站前工程HSHZQ-1标

路基工程

编号：

桩板式挡土墙

施工作业指导书

编制：

审核：

批准：

中国铁建大桥工程局集团有限公司怀邵衡铁路项目经理部

桩板式挡土墙施工作业指导书

一、工艺概述

桩板式挡土墙由锚固桩和挡土板组成，它是以锚固桩为主体，挡土板相辅的结构形式。

按弹性理论和悬臂梁的计算方法进行设计，依靠单桩深层锚固及挡土板共同来承受山体或列车的荷载，以保证施工及以后行车的安全。锚固桩的结构形式为矩形，根据计算确定桩身的埋置深度。在桩身上预埋联结件，其尺寸与板身的预留尺寸位置相吻合。桩板式挡土墙适用于高填方地段及路堑地段坡度较陡的山体，可减少大量的土石方施工和大量的土地占用。

本作业指导书适用于新建怀邵衡铁路站前工程HSHZQ-1标段桩板式挡土墙施工区段。

二、作业内容

主要作业内容有：挡土板预制、测量放线、 桩孔开挖、制作安装钢筋骨架、桩身立模、 灌筑桩身混凝土、挡土板安装、墙后填筑。

三、施工准备

3.1、施工场地必须做好“三通一平”。现场四周设置排水沟、集水井，桩孔中积水应经沉淀后排放。施工出土路线应畅通。

3.2、按施工图纸准确放线，放出中心线和桩径，并认真进行技术复核，经有关部门办理签证手续，才能开挖桩身土方。

3.3、编制施工组织设计、施工工艺、工序质量控制措施和作业指导书。进行技术交底和技术安全培训。

3.4、备好各工序所需的机具器材和井下排水、通风、照明设施，并设置观测滑坡变形位移的标志。制定井下作业和撤出人员的安全防护技术措施。

3.5、预制场地要平整、硬化，与锚固桩工地道路畅通，满足吊机、运板设备的运行。

四、工艺及质量控制流程

桩板式挡土墙施工工艺及质量控制流程如图1所示。

图1 桩板式挡土墙施工工艺及质量控制流程图

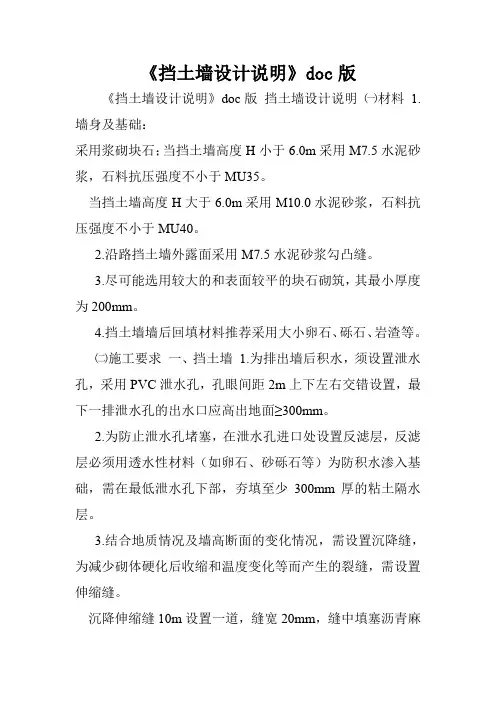

《挡土墙设计说明》doc版

《挡土墙设计说明》doc版 挡土墙设计说明 ㈠材料 1.墙身及基础：

采用浆砌块石；当挡土墙高度H小于6.0m采用M7.5水泥砂浆，石料抗压强度不小于MU35。

当挡土墙高度H大于6.0m采用M10.0水泥砂浆，石料抗压强度不小于MU40。

2.沿路挡土墙外露面采用M7.5水泥砂浆勾凸缝。

3.尽可能选用较大的和表面较平的块石砌筑，其最小厚度为200mm。

4.挡土墙墙后回填材料推荐采用大小卵石、砾石、岩渣等。

㈡施工要求 一、挡土墙 1.为排出墙后积水，须设置泄水孔，采用PVC泄水孔，孔眼间距2m上下左右交错设置，最下一排泄水孔的出水口应高出地面≥300mm。

2.为防止泄水孔堵塞，在泄水孔进口处设置反滤层，反滤层必须用透水性材料（如卵石、砂砾石等）为防积水渗入基础，需在最低泄水孔下部，夯填至少300mm厚的粘土隔水层。

3.结合地质情况及墙高断面的变化情况，需设置沉降缝，为减少砌体硬化后收缩和温度变化等而产生的裂缝，需设置伸缩缝。

沉降伸缩缝10m设置一道，缝宽20mm，缝中填塞沥青麻絮、沥青木板或其他弹性的防水材料，沿内外顶三方填塞深度不小于150mm。

4.修建在土质地基上的挡土墙，应置于老土上，不应放在软土、松土或未经处理的回填土上，土质地基要求墙趾埋深不小于100cm，岩质地基要求应嵌入基岩60cm以上。

5.修建在基本岩层或砂石类土地基上的挡土墙，应清除表面的风化层。

6.挡土墙基底力求粗糙，对粘性土地基和基底潮湿时，应浇筑50mm厚M7.5砂浆垫层。

7.墙基沿纵向有斜坡时，基底纵坡不陡于5%，纵坡陡于5%时，应将基底做成台阶式。

8.砌筑挡土墙时，要分层错缝砌筑，基顶及墙趾台阶转折处，不得做成垂直通缝，砂浆水灰比必须符合要求，并填塞饱满。

9.施工前要做好地面排水，保持基坑干燥，岩石基坑应使基础砌体紧靠基坑侧壁，使与岩层结为整体。
