变频器设计方案

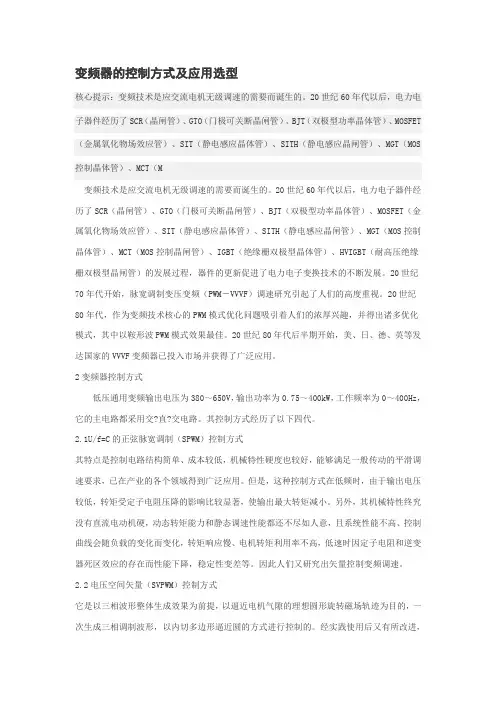

变频器的控制方式及应用选型

核心提示：变频技术是应交流电机无级调速的需要而诞生的。20世纪60年代以后，电力电子器件经历了SCR（晶闸管）、GTO（门极可关断晶闸管）、BJT（双极型功率晶体管）、MOSFET（金属氧化物场效应管）、SIT（静电感应晶体管）、SITH（静电感应晶闸管）、MGT（MOS控制晶体管）、MCT（M

变频技术是应交流电机无级调速的需要而诞生的。20世纪60年代以后，电力电子器件经历了SCR（晶闸管）、GTO（门极可关断晶闸管）、BJT（双极型功率晶体管）、MOSFET（金属氧化物场效应管）、SIT（静电感应晶体管）、SITH（静电感应晶闸管）、MGT（MOS控制晶体管）、MCT（MOS控制晶闸管）、IGBT（绝缘栅双极型晶体管）、HVIGBT（耐高压绝缘栅双极型晶闸管）的发展过程，器件的更新促进了电力电子变换技术的不断发展。20世纪70年代开始，脉宽调制变压变频（PWM－VVVF）调速研究引起了人们的高度重视。20世纪80年代，作为变频技术核心的PWM模式优化问题吸引着人们的浓厚兴趣，并得出诸多优化模式，其中以鞍形波PWM模式效果最佳。20世纪80年代后半期开始，美、日、德、英等发达国家的VVVF变频器已投入市场并获得了广泛应用。

2变频器控制方式

低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交?直?交电路。其控制方式经历了以下四代。

2.1U/f=C的正弦脉宽调制（SPWM）控制方式

其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。

第 1 页 共 3 页 9款变频器设计方案，包含完整软硬件设计

变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流、滤波、逆变、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。本文为大家介绍几种变频器的设计方案，包含完整软硬件方案。

基于Simulink的数字下变频器设计及其FPGA实现

本文利用MATLAB的Simulink工具箱结合Altera公司的DspBuilder软件,仿真和设计了一体积较小(只需要一片FPGA)、可灵活配置的中频数字宽带接收机,并进行了FPGA的硬件实现。实验结果表明:设计的数字中频接收机具有系统带宽较宽,体积较小,可以进行灵活的配置,能满足不同的性能要求等优点。

变频器与PLC通讯的精简设计

本文介绍一种非常简便的三菱FX系列PLC通讯方式控制变频器的方法：它只需在PLC主机上安装一块RS485通讯板或挂接一块RS485通讯模块; 在PLC的面板下嵌入一块造价仅仅数百元的“功能扩展存储盒”，编写4条极其简单的PLC梯形图指令，即可实现8台变频器参数的读取、写入、各种运行的监视和控制，通讯距离可达50m或500m。 第 2 页 共 3 页 基于CPLD的级联型多电平变频器脉冲发生器的设计

级联型多电平变频器其PWM驱动信号很难由单一的DSP或单片机完成。本文设计的由DSP与CPLD构成的PWM脉冲发生器较好的解决了这一问题,用双DSP输出24路时存在同时性的问题,因而用复杂可编程逻辑器件CPLD来实现。 在级联型多电平变频器中有比较好的应用前景。

变频器设计方案

变频器是一种电力调节装置，用于改变电源频率以驱动电机。变频器的设计方案是指构建一个高效、可靠的变频器的方案。下面是一个700字的变频器设计方案：

一、需求分析

根据客户需求，设计一个适用于工业生产的变频器，具有高效率、稳定性强、负载适应性好等特点。

二、硬件设计

1. 选择合适的功率等级：根据负载需求和工作环境，选择变频器的功率等级。考虑负载的起动、加速、负荷变化等因素。

2. 选用高品质元器件：选用高品质的电子元器件，如IGBT、电容器、电感器等，以保证变频器的稳定性和长寿命。

3. 确定电源电压：根据工作环境的电源电压，确定变频器的输入电压范围，选择合适的电源电压。

4. 控制电路设计：设计变频器的控制电路，实现对输入电源频率的调节和电机转速的控制。考虑使用微控制器或FPGA芯片等实现精确的控制。

5. 散热设计：根据变频器的功率和工作温度要求，设计散热器和风扇等散热装置，保证变频器的散热效果。

三、软件设计 1. 控制算法设计：根据变频器的工作要求，设计合适的控制算法，实现对电机的精确控制。可采用PID算法或模糊控制算法等。

2. 界面设计：设计变频器的人机界面，实现对变频器参数的设定和监控。可采用触摸屏或按钮等。

3. 故障保护设计：根据变频器的使用环境和故障发生的概率，设计相应的故障保护机制，保护变频器和电机安全。

四、测试与调试

1. 制作变频器样机：根据设计方案，制作变频器的样机，搭建相应的测试平台。

2. 测试参数：设置不同的负载条件，测试变频器的工作性能，包括输出功率、效率、调节范围、稳定性等。

3. 优化调试：根据测试结果，对变频器进行调试和优化，改善其性能和稳定性。

五、安全性评估

1. 安规认证：进行安全性评估，符合相关安全标准和认证要求。

2. 环境适应性测试：测试变频器在不同工作环境下的适应性，包括温度、湿度、电源波动等。

3. 故障分析与解决：对变频器可能出现的故障进行分析和解决方案的设计，确保使用过程中的可靠性和安全性。

变频器方案

变频器是一种能将电源频率调整为所需频率的电力调节设备。它可以将工业交流电源经过整流滤波后，再经由变频器的电路变换，输出电源频率可调的交流电源。变频器广泛应用于机床、钢铁、矿山、纺织、石化、建筑、焊接、食品、印刷、电力、化工等各个领域。

变频器的主要组成部分包括整流器、滤波器、逆变器、控制电路、保护电路和冷却装置等。整流器通过将输入的交流电转换为直流电，然后滤波器将直流电转换为平滑的直流电供给给逆变器。逆变器则将直流电转换为交流电，并通过控制电路实现频率和电压的调节。而保护电路则起到对变频器进行监控和保护的作用，防止因过电流、过电压、过温等原因对变频器造成损坏。冷却装置则用于保证变频器的正常运行温度并排出产生的热量。

根据不同的需求，变频器方案也各有不同。一般来说，根据供电电源的不同可以将变频器方案分为单相输入单相输出、三相输入单相输出以及三相输入三相输出三类。其中，单相输入单相输出适用于一些功率较小的单相感应电动机的调速控制，如低功率风机、水泵和冷却塔等；三相输入单相输出适用于需要将三相交流电转换为单相交流电的场合，如一些家电设备和办公设备等；而三相输入三相输出适用于需要将三相交流电转换为变频交流电的场合，如机床、纺织机械、电动机等。

在选择变频器方案时，需要根据具体的使用需求来进行选择。首先要考虑的是所需的输出功率和转矩范围，以确定变频器的额定功率和转矩。其次要考虑的是控制方式，包括开环控制和闭环控制。开环控制适用于对转速要求不高的场合，而闭环控制适用于对转速要求较高的场合。另外还要考虑到变频器的容量、效率、可靠性以及成本等因素。

总的来说，变频器是一种能够实现交流电频率和电压调节的电力调节设备。在选择变频器方案时，需要根据具体需求来选择适合的变频器，并考虑到功率、转矩、控制方式、容量、效率、可靠性和成本等因素。通过合理选择变频器方案，可以实现对各种电力设备的精确控制和调节，提高设备的工作效率和整体性能。
