陶瓷砖试验方法

３４０第一部分主要建筑材料的检测方法标准

９．试样架； ｈ．棉织物。

４试样

取５块外观合格的陶瓷砖。

５步骤

５．１将试样置于有间隔的试样架上，并在（巧士５）℃的温度下放置５ｍｉｎｏ５．２将上述试样立即放人１０５一１１０℃的烘箱内，并在此温度下保持２０ｍｉｎｏ５．３对于吸水率不大于１０％的陶瓷砖，用浸人法检验。将试样从烘箱中取出，立即沿水流方向垂直地浸没于盛有（巧士５）℃流动冷水的低温容器中。

５．４对于吸水率大于１０％的陶瓷砖，用非浸人法检验。将厚度为５ｍｍ的铝槽置于盛有

（巧士５）℃流动冷水的低温容器上，铝槽底面与冷水接触。铝槽上铺有５ｎｉｍ厚的铝粒。将试样从烘箱中取出，立即将釉面朝下平铺在铝粒覆盖层上。

５．５试样经急冷５ｍｉｎ后取出，立即放人１０５－－１１０℃的烘箱内。

５．６按上述步骤反复１０次后将试样取出，用棉织物擦干表面的积水，涂上墨水，擦干。目

测检查试样是否有裂纹。

６试验报告

本试验报告包括：ａ．试样的名称、规格和试样编号；

．试样的平均吸水率及采用的试验方法；

．试验结果及有裂纹试样的描述；ｄ．送样单位、试验日期和试验人员。

附加说明：本标准由国家建筑材料工业局提出。

本标准由国家建材工业局咸阳陶瓷研究设计院负责起草。

本标准主要起草人赵瑞芳。

５．　（陶瓷砖弯曲强度试验方法》ＧＢ　８９１７－８８

１主题内容与适用范围

本标准规定了三点负荷法测定陶瓷砖弯曲强度试验的设备、试样、测试步骤和结果处

理。 本标准适用于最大边长不小于９５ｍｍ的陶瓷砖的弯曲强度的测定。

２试验设备

２．１烘箱：能在（１１０士５）℃下保温。

五、建筑装饰材料３４１

２．２弯曲强度试验机：相对误差不大于１％，

能够等速加荷。试样支座由两根直径为２０ｒｎｍ

的金属棒构成，其中一根可以绕中心轻微地上下摆动，另一根可以绕它的轴心稍作旋转。压

头是一直径为２０ｍｍ的金属棒，也可以绕中心

上下轻微地摆动。支座和压头均包上符合〔；Ｂ

５５７４－８５《工业用硫化橡胶板》、硬度为邵尔Ａ４５－６０度的普通橡胶，厚度５ｍｍ（见图１）０

陶瓷砖试验方法

陶瓷砖试验方法是仅针对陶瓷砖进行质量检测的一系列测试方法。以下是常用的几种陶瓷砖试验方法：

1. 抗折强度测试：通过在试验机上施加压力，测试陶瓷砖在一定载荷下的抗折强度。该试验可以评估瓷砖的强度和硬度，以及它是否适合用于高交通量的区域，例如走道和商业区。

2. 摩擦系数测试：此测试模拟在陶瓷砖面上行走的摩擦力，以确定其抗滑性和是否适合用于潮湿或易滑的区域，例如浴室或游泳池。

3. 吸水率测试：该测试测量陶瓷砖表面的孔隙度，以判断其吸水率。这对于决定瓷砖的耐水性和耐久性非常重要。 吸水率低的瓷砖经久耐用，更适合用于水浸状况频繁的地面，例如游泳池和浴室。

4. 碱度测试：碱度测试用于评估陶瓷砖表面的碱性，以确保瓷砖不会腐蚀或氧化。该测试是确定瓷砖是否适合用于具有高 pH 值的区域的关键测试，例如食品生产区和医疗设施。

5. 耐化学药剂试验：在这种试验中，陶瓷砖暴露在各种化学药剂中，以测试其耐腐蚀性。这项测试可用于确定瓷砖是否适合在化学实验室或工厂等环境中使用。

以上是几种常见的陶瓷砖试验方法，通过这些测试，可以对陶瓷砖的质量进行全面评估，以确保其符合各种场所的应用需求。

陶瓷砖检验标准

陶瓷砖质量检测国家标准：吸水率、长宽误差、直角度、表面平整度、耐磨性。经裕景陶瓷、王者陶瓷、喜之来瓷砖、利家居陶瓷、强辉陶瓷、来德利陶瓷等企业负责人介绍，陶瓷墙地砖国家标准规定了干压陶瓷砖的定义、技术要求、试验方法、检验规则及标志、产品使用说明书、包装、运输、贮存和订货.瓷质砖执行gb/t4100‐2006附录g（吸水率e≤0.5％）。

国家分类标准:

瓷质砖 吸水率 小于等于0。5％；

炻瓷质 吸水率 大于0。5％小于等于3％;

细炻质 吸水率 大于3%小于等于6%;

炻质砖 吸水率 大于6％小于等于10%;

陶质砖 吸水率 大于10％.

吸水率表达：

陶质砖>10％≥炻质砖〉6％≥细炻质>3%≥炻瓷质>0.5≥瓷质砖.

吸水率 0.5％-10%概括为半瓷

依用途分：外墙砖、内墙砖、地砖、广场砖、工业砖等。

依成型分：干压成型砖、挤压成型砖、可塑成型砖。

依烧成分：氧化性瓷砖、还原性瓷砖。

依施釉分：有釉砖、无釉砖。

依吸水率分:瓷质砖、炻瓷砖、细炻砖、炻质砖、陶质砖。

依品种分:抛光砖、仿古砖、瓷片、全抛釉、抛晶砖、微晶石、劈开砖、广场砖(文化砖）。

依生产工艺分:印花砖、抛光砖、斑点砖、水晶砖、无釉砖。

随着现代瓷砖工艺技术不断壮大发展，还衍生出多种创意瓷砖来迎合人们不断更新的家居装修理念.如：喷墨印花砖、木纹砖等.

检验标准

综述

陶瓷墙地砖国家标准规定了干压陶瓷砖的定义、技术要求、试验方法、检验规则及标志、产品使用说明书、包装、运输、贮存和订货。瓷质砖执行gb/t4100‐2006附录g（吸水率e≤0.5％）；陶质砖执行gb/t4100‐2006附录l（吸水率e〉10%）。

检验标准

ISO 9001 ：ISO9001用于证实组织具有提供满足顾客要求和适用法规要求的产品的能力,目的在于增进顾客满意。随着商品经济的不断扩大和日益国际化,为提高产品的信誉、减少重复检验、削弱和消除贸易技术壁垒、维护生产者、经销者、用户和消费者各方权益,这个第三认证方不受产销双方经济利益支配，公证、科学，是各国对产品和企业进行质量评价和监督的通行证；作为顾客对供方质量体系审核的依据；企业有满足其订购产品技术要求的能力。

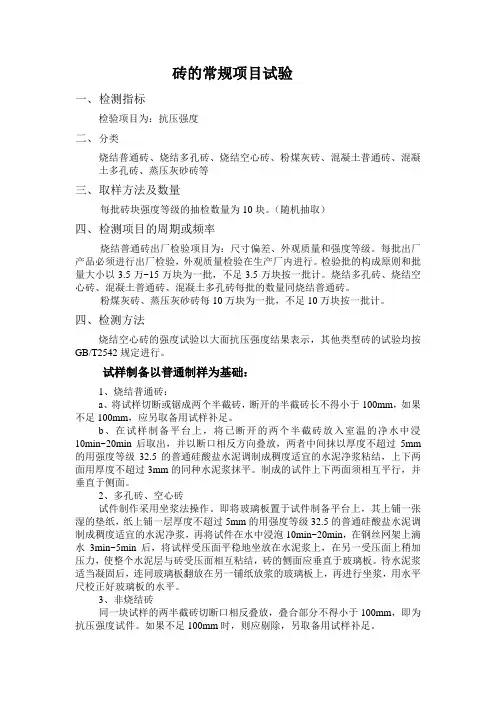

砖的常规项目试验

一、 检测指标

检验项目为：抗压强度

二、 分类

烧结普通砖、烧结多孔砖、烧结空心砖、粉煤灰砖、混凝土普通砖、混凝土多孔砖、蒸压灰砂砖等

三、 取样方法及数量

每批砖块强度等级的抽检数量为10块。（随机抽取）

四、 检测项目的周期或频率

烧结普通砖出厂检验项目为：尺寸偏差、外观质量和强度等级。每批出厂产品必须进行出厂检验，外观质量检验在生产厂内进行。检验批的构成原则和批量大小以3.5万~15万块为一批，不足3.5万块按一批计。烧结多孔砖、烧结空心砖、混凝土普通砖、混凝土多孔砖每批的数量同烧结普通砖。

粉煤灰砖、蒸压灰砂砖每10万块为一批，不足10万块按一批计。

四、检测方法

烧结空心砖的强度试验以大面抗压强度结果表示，其他类型砖的试验均按GB/T2542规定进行。

试样制备以普通制样为基础：

1、烧结普通砖：

a、将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。

b、在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。制成的试件上下两面须相互平行，并垂直于侧面。

2、多孔砖、空心砖

试件制作采用坐浆法操作。即将玻璃板置于试件制备平台上，其上铺一张湿的垫纸，纸上铺一层厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆，再将试件在水中浸泡10min~20min，在钢丝网架上滴水3min~5min后，将试样受压面平稳地坐放在水泥浆上，在另一受压面上稍加压力，使整个水泥层与砖受压面相互粘结，砖的侧面应垂直于玻璃板。待水泥浆适当凝固后，连同玻璃板翻放在另一铺纸放浆的玻璃板上，再进行坐浆，用水平尺校正好玻璃板的水平。

3、非烧结砖
