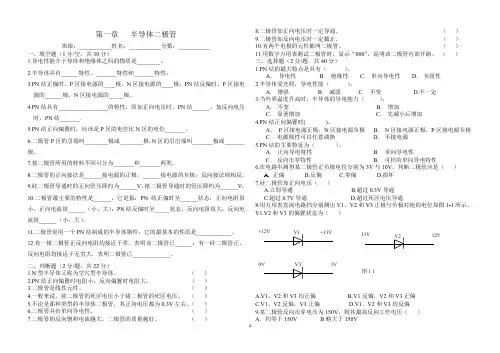

1 第一章 半导体二极管
班级：___________姓名：___________分数：___________
一、填空题（1分/空，共30分）
1.导电性能介于导体和绝缘体之间的物质是________。
2.半导体具有______特性、_______特性和_______特性。
3.PN结正偏时，P区接电源的____极，N区接电源的____极；PN结反偏时，P区接电源的______极，N区接电源的_____极。
4.PN结具有_________________的特性，即加正向电压时，PN结______，加反向电压时，PN结_______.
5.PN结正向偏置时，应该是P区的电位比N区的电位_______。
6.二极管P区的引端叫________极或________极，N区的引出端叫_______极或_______极。
7.按二极管所用的材料不同可分为_______和_______两类。
8.二极管的正向接法是______接电源的正极，______接电源的负极；反向接法则相反。
9.硅二极管导通时的正向管压降约为______V，锗二极管导通时的管压降约为______V。
10.二极管最主要的特性是______，它是指：PN结正偏时呈______状态，正向电阻很小，正向电流很______（小，大）；PN结反偏时呈_____状态，反向电阻很大；反向电流很______（小，大）。
11.二极管是用一个PN结制成的半导体器件，它的最基本的性质是____________。
12.有一锗二极管正反向电阻均接近于零，表明该二极管已______；有一硅二极管正、反向电阻均接近于无穷大，表明二极管已_____________。
二、判断题（2分/题，共22分）
1.N型半导体又称为空穴型半导体。 （ ）
2.PN结正向偏置时电阻小，反向偏置时电阻大。 （ ）

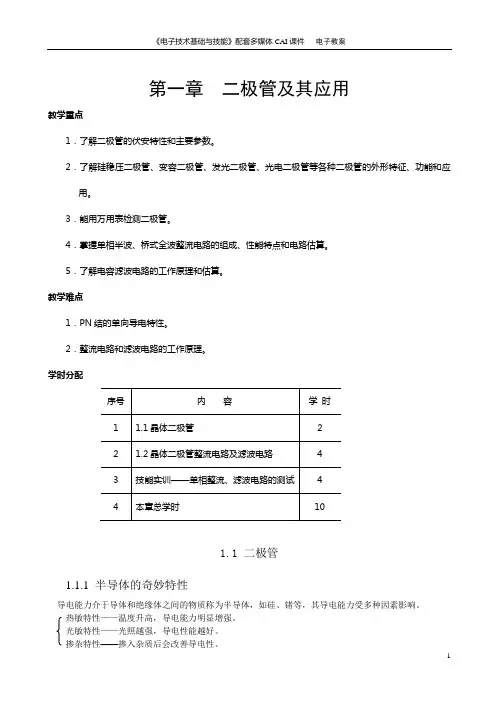

《电子技术基础与技能》配套多媒体CAI课件 电子教案
1 第一章 二极管及其应用
教学重点
1．了解二极管的伏安特性和主要参数。
2．了解硅稳压二极管、变容二极管、发光二极管、光电二极管等各种二极管的外形特征、功能和应用。
3．能用万用表检测二极管。
4．掌握单相半波、桥式全波整流电路的组成、性能特点和电路估算。
5．了解电容滤波电路的工作原理和估算。
教学难点
1．PN结的单向导电特性。
2．整流电路和滤波电路的工作原理。
学时分配
序号 内 容 学 时
1 1.1晶体二极管 2
2 1.2晶体二极管整流电路及滤波电路
4
3 技能实训——单相整流、滤波电路的测试
4
4 本章总学时 10
1.1 二极管
1.1.1 半导体的奇妙特性
导电能力介于导体和绝缘体之间的物质称为半导体，如硅、锗等，其导电能力受多种因素影响。
热敏特性——温度升高，导电能力明显增强。
光敏特性——光照越强，导电性能越好。
掺杂特性——掺入杂质后会改善导电性。
1.1.2 二极管结构与电路图形符号
通过实物认识各类二极管
动画：PN结的形成
1.1.3 二极管的单向导电特性 正极
＋ 负极
－ 管壳
P N PN结
VD
正极
＋ 负极
－
《电子技术基础与技能》配套多媒体CAI课件 电子教案
2 做一做：二极管的单向导电特性
1．二极管的单向导电特性
（1）加正向电压二极管导通
（2）加反向电压二极管截止
2．二极管特性曲线
二极管两端的电压、电流变化的关系曲线，即二极管的伏安特性曲线。
演示实验：利用晶体管特性图示仪测出二极管伏安特性曲线
（1）正向特性 正向电压较小，这个区域常称为正向特性的“死区”。一般硅二极管的“死区”电压约为0.5V，锗二极管约为0.2V。
正向电压超过“死区”电压后，电流随电压按指数规律增长。此时，两端电压降基本保持不变，硅二极管约为0.7V，锗二极管约为0.3V。

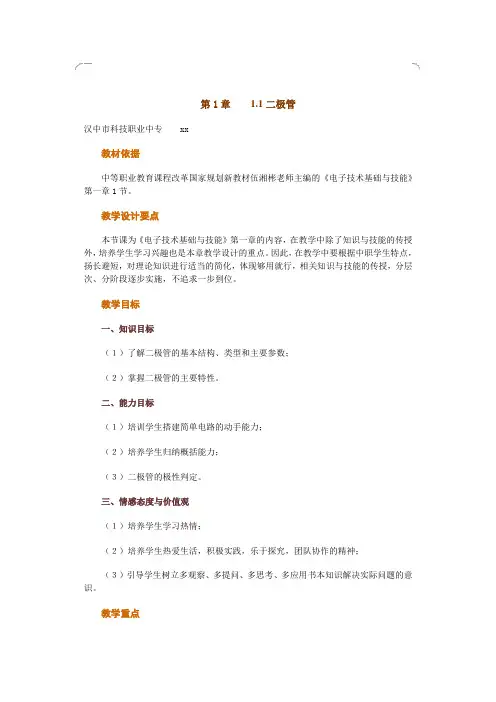

第1章 1.1二极管
汉中市科技职业中专 xx
教材依据
中等职业教育课程改革国家规划新教材伍湘彬老师主编的《电子技术基础与技能》第一章1节。
教学设计要点
本节课为《电子技术基础与技能》第一章的内容，在教学中除了知识与技能的传授外，培养学生学习兴趣也是本章教学设计的重点。因此，在教学中要根据中职学生特点，扬长避短，对理论知识进行适当的简化，体现够用就行，相关知识与技能的传授，分层次、分阶段逐步实施，不追求一步到位。
教学目标
一、知识目标
（１）了解二极管的基本结构、类型和主要参数；
（２）掌握二极管的主要特性。
二、能力目标
（１）培训学生搭建简单电路的动手能力；
（２）培养学生归纳概括能力；
（３）二极管的极性判定。
三、情感态度与价值观
（１）培养学生学习热情；
（２）培养学生热爱生活，积极实践，乐于探究，团队协作的精神；
（３）引导学生树立多观察、多提问、多思考、多应用书本知识解决实际问题的意识。
教学重点 （１）二极管的外形、基本结构、符号；
（２）二极管的单向导电特性及伏安特性。
教学难点
（１）二极管的主要参数；
（２）二极管的单向导电特性。
教学课时
2学时
教材分析
本节教材是本书的第一节内容，二极管是电子技术中重要的元器件，它是学生学习《电子技术基础与技能》的基石。
学情分析
授课对象：中职电子班一年级新生。大部分学生思维活跃、情感丰富、善于表现，对合作性、探究性学习及实践操作很感兴趣。但是，大部分学生抽象思维还不理想，需进一步提高；自学能力较差，学习兴趣不浓。
知识储备：简单的串并联电路知识、常用仪器仪表的基本使用方法。
教法和学法
一、教法
理实一体化教学
二、学法
以实践操作、合作学习和探究性学习为主，培养学生的创新精神和实践能力。
教学设备
亚龙创新实验设备10套、多媒体设备一套
教学过程
第一课时
一、引入新课
1．通过实物演示及列举实例，让学生了解二极管的应用，从而激发他们的学习兴趣。
第一章 半导体二极管和三极管
第一部分 客观题
1、正偏二极管端电压增加5％，通过二极管的电流（）。
A 增大约5％ B 增大小于5％
C 增大大于5％ D 基本不变。
