钻孔灌注桩施工中的机械设备与施工要点

钻孔灌注桩的施工工艺及施工要点

第一节 钻孔灌注桩施工流程

钻孔灌注桩施工工序包括场地准备、桩位放样、埋设护筒、钻孔、清孔、吊放钢筋笼、灌注混凝土等，施工工艺流程如图3-1所示。钻孔灌注桩施工是一项质量要求高，须在一个短时间内连续完成多道工序的地下隐蔽工程，施工必须要认真按照施工工艺流程进行。

图 3-1 钻孔灌注桩工艺流程图

第二节 施工准备

3.2.1 放桩

放桩是指将设计好的桩中心点位的坐标用相关仪器投放到施工场地中。放桩流程为：核对坐标→架设仪器→输入坐标→放点。

（1）核对坐标

此过程往往被众多测量人员所忽略，图纸中给定的坐标可能会是错误的，因此在实地放桩前需要进行坐标核算，核对坐标可用Execel表格。

（2） 架设仪器

将全站仪位于控制点位处，固定两支架，伸缩第三只架。使圆水准器泡偏向的方向与固定两只架中的一个处于同一直线上，然后固定支架再调节和气泡在一直线上的支架。一般情况只要精平后再对中精平就可以了，棱镜立于另一控制点位处作为后视。

（3） 输入坐标

将要测放桩号的点位坐标输入到全站仪中，全站仪就可以计算出控制点位与测放点位的距离与角度。

（4） 放点

调整全站仪使镜头方向指向测放点位的方向，误差在2”左右以内，将棱镜立于测放点位附近，不断调整棱镜的位置，是全站仪对准棱镜头，然后通过全站仪测距后给定的移动距离移动棱镜，直到全站仪经过测算后给定的移动距离1mm左右以内为止，再将木桩或钢桩钉在棱镜架设处并喷漆，此时一个桩的桩位即投放完成。

3.2.2 人工挖探坑

施工厂区内地下管线复杂，为保证管线安全及施工正常进行，在钻孔桩施工前需进行人工挖探坑探明管线准确位置，并加以保护后方可施工钻孔桩。探坑深度不小于2.0m（挖到原状土），如果2.0m以下仍然为回填土，不能确定管线位置的，必须继续挖，直到原状土或确定管线位置为止。为保证施工安全必须浇注混凝土护壁，探坑开挖至1m后必须开始施做混凝土护壁，严防土质疏松导致孔口坍塌。

钻孔灌注桩钢筋笼施工要点

一、钢筋笼骨架制作、存放与安装

钢筋笼制作

1、制作方法

《公路工程质量检验评定标准》中规定了钢筋制作的允许偏差：

项次 项目 允许偏差（毫米）

1 主筋间距 20

2 箍筋间距或螺旋筋间距 10

3 钢筋笼直径 5

4 钢筋笼长度 10

钢筋笼每隔2米左右采用加强筋成型法。加强筋设在主筋内侧，并用三角内撐将它加固，在加强筋外侧点焊主筋，主筋与加强筋必须垂直，再绑扎箍筋，钢筋笼的加工，必须严格按照施工设计图和规范要求，配制好主筋的焊接长度为10D（双面焊），但施焊时，由于起落点都不饱满，达不到施工要求，所以焊缝长度易加1厘米，接头位置要错开，距离应不少于规范要求。主筋的加强筋采用对焊，效果不错，可以推广。

钢筋笼由于一般都比较长、重，而且受钻机门架高度的影响，施工中，钢筋笼要采用分节制作，每根桩的钢筋笼，由几节钢筋骨架组成，计算钢筋笼长度尺寸时，除要注意接头位置错开，还要注意计算上焊接长度。

分段制作的钢筋笼的长度以钢筋的定长为宜，但不宜短于6米，连接时50%的钢筋接头应予错开焊接，且两钢筋轴心在一直线上。为避免灌注导管挂笼及钢筋笼上浮，笼底钢筋可略成喇叭状。在夜间施工时要特别注意焊缝的饱满程度。焊条规格有特定的要求，立焊难度很大，采用立焊还容易发生漏电事项，施工时要注意用电安全。

主筋和箍筋由于焊点量多，工人粗心点焊就焊不好，而且常常烧伤主筋。焊接烧伤主筋是个技术问题，究其原因为：焊工水平不行；采用大电流追求快速度。

钢筋笼连接建议采用套筒螺纹连接技术。

钢筋笼检测管：

超声波管成品型标准长度为９米、6米、3米（直径50毫米，壁厚1.2毫米）规格声测钢管，可用简易方式焊接，或利用螺丝螺母活络连接。推荐采用螺丝螺纹连接。

检测管长度以钢筋笼长度为准，底管应稍长于钢筋底笼20-30厘米。

检测管内必须注满清水，最后拧上专用封头。检测管应防止堵塞。

2、保护层的设置

钢筋的保护层最好是设置成混凝土转轮垫块，厚度为混凝土的保护层厚度，每隔2米均匀布置4个，固定在主筋上，这样即保证保护层厚度，又能减少对孔壁的扰动。钢筋笼竖直对准孔口中心后要缓缓下放，力求不刮伤孔壁。垫块为砂浆预制块，中间穿孔，插入与箍筋同规格钢筋，点焊在主筋上，安装时注意使垫块能够在骨架下放时滚动。好处是：起固定骨架并居中；起保护层作用；使钢筋笼不会刮伤孔壁。

旋挖钻孔灌注桩施工要点

旋挖桩一般是指由旋挖钻机施工的桩型，全称旋挖钻孔灌注桩，工程上简称旋挖桩。由于使用机械作业，对工人人数要求不高，可节省很大的人工成本。今天我们总结了旋挖桩的施工要点，一起来看吧。

1、埋设护筒

护筒直径应比桩孔直径大200mm，长度应满足护筒底进入黏土层不少于0.5m的要求，护筒顶端高出地面0.3m，护筒埋设的倾斜度控制在1%以内，护筒埋设偏差不超过30mm，护筒四周用粘土回填，分层夯实。

2、旋挖机成孔

钻机在就位时应重新测量、定位，在成孔过程中采用泥浆护壁。利用钻进过程中钻头对泥土的搅拌作用自然造浆，根据实际需要可对泥浆的比重进行调节，在施工过程中泥浆比重一般控制在1.2～1.3之间，泥浆在循环过程中在孔壁表面形成泥皮，它和泥浆的自重对孔壁起到保护作用，防止孔壁坍塌。通过成孔施工，泥浆护壁效果比较好，完全可以满足施工的需要。可通过掏渣筒掏渣以及给孔内加清水的方法来调节泥浆的比重，根据实际施工需要，泥浆比重一般控制在1.3以上，这样有利于钻进和孔壁的稳定。

3、钢筋笼制作与安放

1．钢筋笼制作

钢筋笼在现场分节制作，主筋与加强筋全部焊接，螺旋筋与主筋采用隔点焊加固，钢筋笼制作符合设计要求外，还应相关规范规定。制作好的钢筋笼，即进行逐节验收，合格后挂牌存放。

2．钢筋笼孔内安放

钢筋笼长（超过16m）在孔口焊接，单面焊10d，焊缝高度不小于0.3d，焊缝宽度不小于0.8d。两段笼子应保持顺直，同截面接头不得超过配筋的50%，间距错开，不少于35d。钢筋焊接完好后，应缓慢下放入孔内，严禁砸笼。

4、下导管

1）．导管的选择

采用丝扣连接的导管，其内径250～280mm，底管长度为4m，中间每节长度一般为2.5m。在导管使用前，必须对导管进行外观检查、对接检查。

（1）外观检查：检查导管有无变形、坑凹、弯曲，以及有无破损或裂缝等，并应检查其内壁是否平滑，对于新导管应检查其内壁是否光滑及有无焊渣，对于旧导管应检查其内壁是否有混凝土粘附固结。

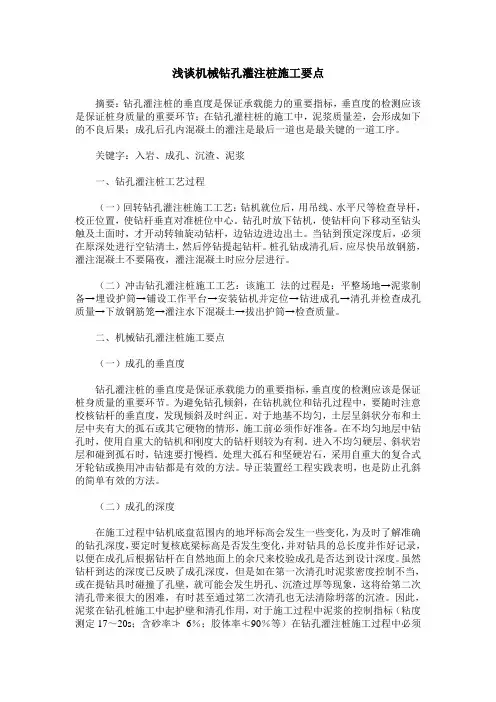

浅谈机械钻孔灌注桩施工要点

摘要：钻孔灌注桩的垂直度是保证承载能力的重要指标，垂直度的检测应该是保证桩身质量的重要环节；在钻孔灌柱桩的施工中，泥浆质量差，会形成如下的不良后果；成孔后孔内混凝土的灌注是最后一道也是最关键的一道工序。

关键字：入岩、成孔、沉渣、泥浆

一、钻孔灌注桩工艺过程

（一）回转钻孔灌注桩施工工艺：钻机就位后，用吊线、水平尺等检查导杆，校正位置，使钻杆垂直对准桩位中心。钻孔时放下钻机，使钻杆向下移动至钻头触及土面时，才开动转轴旋动钻杆，边钻边进边出土。当钻到预定深度后，必须在原深处进行空钻清土，然后停钻提起钻杆。桩孔钻成清孔后，应尽快吊放钢筋，灌注混凝土不要隔夜，灌注混凝土时应分层进行。

（二）冲击钻孔灌注桩施工工艺：该施工 法的过程是：平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。

二、机械钻孔灌注桩施工要点

（一）成孔的垂直度

钻孔灌注桩的垂直度是保证承载能力的重要指标，垂直度的检测应该是保证桩身质量的重要环节。为避免钻孔倾斜，在钻机就位和钻孔过程中，要随时注意校核钻杆的垂直度，发现倾斜及时纠正。对于地基不均匀，土层呈斜状分布和土层中夹有大的孤石或其它硬物的情形，施工前必须作好准备。在不均匀地层中钻孔时，使用自重大的钻机和刚度大的钻杆则较为有利。进入不均匀硬层、斜状岩层和碰到孤石时，钻速要打慢档。处理大孤石和坚硬岩石，采用自重大的复合式牙轮钻或换用冲击钻都是有效的方法。导正装置经工程实践表明，也是防止孔斜的简单有效的方法。

（二）成孔的深度

在施工过程中钻机底盘范围内的地坪标高会发生一些变化，为及时了解准确的钻孔深度，要定时复核底梁标高是否发生变化，并对钻具的总长度并作好记录，以便在成孔后根据钻杆在自然地面上的余尺来校验成孔是否达到设计深度。虽然钻杆到达的深度已反映了成孔深度，但是如在第一次清孔时泥浆密度控制不当，或在提钻具时碰撞了孔壁，就可能会发生坍孔、沉渣过厚等现象，这将给第二次清孔带来很大的困难，有时甚至通过第二次清孔也无法清除坍落的沉渣。因此，泥浆在钻孔桩施工中起护壁和清孔作用，对于施工过程中泥浆的控制指标（粘度测定17～20s；含砂率≯ 6％；胶体率≮90％等）在钻孔灌注桩施工过程中必须
