实验中试报告

单缝衍射实验

一、实验目的

1.观察单缝衍射现象，了解其特点。

2.测量单缝衍射时的相对光强分布。

3.利用光强分布图形计算单缝宽度。

二、实验仪器

He-Ne激光器、衍射狭缝、光具座、白屏、光电探头、光功率计。

三、实验原理

波长为λ的单色平行光垂直照射到单缝上，在接收屏上，将得到单缝衍射图样，即一组平行于狭缝的明暗相间条纹。单缝衍射图样的暗纹中心满足条件：

(1)

式中，x为暗纹中心在接收屏上的x轴坐标，f为单缝到接收屏的距离；a为单缝的宽度，k为暗纹级数。在±1级暗纹间为中央明条纹。中间明条纹最亮，其宽度约为其他明纹宽度的两倍。

实验装置示意图如图1所示。

图1 实验装置示意图

光电探头（即硅光电池探测器）是光电转换元件。当光照射到光电探头表面时在光电探头的上下两表面产生电势差ΔU，ΔU的大小与入射光强成线性关系。光电探头与光电流放大器连接形成回路，回路中电流的大小与ΔU成正比。因此，通过电流的大小就可以反映出入射到光电探头的光强大小。

四、实验内容

1.观察单缝衍射的衍射图形； 2.测定单缝衍射的光强分布；

3.利用光强分布图形计算单缝宽度。

五、数据处理

★ (1)原始测量数据

将光电探头接收口移动到超过衍射图样一侧的第3级暗纹处，记录此处的位置读数X（此处的位置读数定义为0.000）及光功率计的读数P。转动鼓轮，每转半圈（即光电探头每移动0.5mm），记录光功率测试仪读数，直到光电探头移动到超过另一侧第3级衍射暗纹处为止。实验数据记录如下：

将表格数据由matlab拟合曲线如下：

★ (2) 根据记录的数据，计算单缝的宽度。

衍射狭缝在光具座上的位置 L1=21.20cm.

光电探测头测量底架座 L2=92.00cm.

千分尺测得狭缝宽度 d’=0.091mm.

光电探头接收口到测量座底座的距离 △f=6.00cm.

则单缝到光电探头接收口距离为f= L2 - L1+△f=92.00cm21.20cm+6.00cm=76.80cm.

北三台联合站污水处理

中试报告

新疆油田公司勘探开发研究院

2006-11

研制单位：新疆油田公司勘探开发研究院实验中心

项目名称：北三台联合站污水处理中试

项目负责人：乐江华

专题负责人：阿尔吐克

主要参加人：佘万拉

编 写 人：阿尔吐克

审 核 人：

2006年10月，研究院针对北三台联合站污水，进行了水处理剂中试工作。现场中试的水处理药剂有：絮凝剂、助凝剂、缓蚀阻垢剂、杀菌剂等。

1.北联站污水系统概况

北三台联合站污水处理系统于2001年11月改造完成后正式投产运行。设计处理能力为1605 m3/d ，污水处理系统由重力沉降分离、缓冲罐、反应罐、压力斜罐分离、核桃壳，纤维球滤罐处理工艺组成，即集输系统排放的污水先进入重力沉降罐，靠重力进行油、水、泥砂的自然分离，分离后的污水进入反应罐。同时加压泵将絮凝剂、助凝剂送至反应罐，在反应罐处理污水。处理后的污水进入斜板罐分离，经过二次分离后的污水再进入核桃壳、纤维球滤罐中过滤，并在处理过程中加入缓蚀阻垢剂、杀菌剂等水质稳定剂，最后将处理合格的水进入注水罐。

现北三台联合站污水系统处理量为平均1000 m3/d。

2.工艺流程

集输系统来水

500m3

沉降罐 300m3缓冲

300m3缓冲

泵

反应罐 助凝剂

絮凝剂 缓蚀阻垢剂 斜板罐

500m3

注水罐

3.现场加药与检测结果

根据实际情况，执行一天一罐的加药模式，增加药剂投加的准确性。加完药剂后，要跟踪监测各项指标，结果见表2、表3。表1为北三台油田注水标准。

表1 北三台油田注水标准

分析项目 悬浮物

（mg/L） 含油

（mg/L） 溶解氧

（mg/L） 硫化物

（mg/L） 总铁

（mg/L） TGB

(个/ml) SRB

(个/ml) FB

(个/ml) 腐蚀率

（mm/a）

标 准 ≤3.0 ≤6.0 ≤0.50 ≤2.0 / ≤1000 ≤25 ≤1000 ≤0.076

\篇二：缺氧

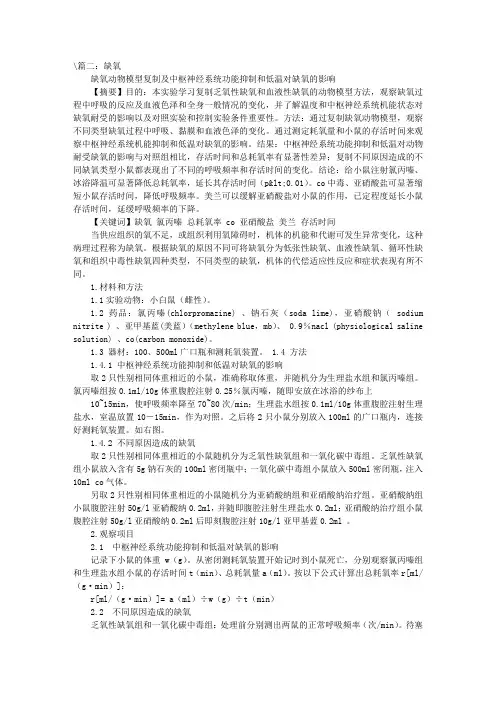

缺氧动物模型复制及中枢神经系统功能抑制和低温对缺氧的影响

【摘要】目的：本实验学习复制乏氧性缺氧和血液性缺氧的动物模型方法，观察缺氧过程中呼吸的反应及血液色泽和全身一般情况的变化，并了解温度和中枢神经系统机能状态对缺氧耐受的影响以及对照实验和控制实验条件重要性。方法：通过复制缺氧动物模型，观察不同类型缺氧过程中呼吸、黏膜和血液色泽的变化。通过测定耗氧量和小鼠的存活时间来观察中枢神经系统机能抑制和低温对缺氧的影响。结果：中枢神经系统功能抑制和低温对动物耐受缺氧的影响与对照组相比，存活时间和总耗氧率有显著性差异；复制不同原因造成的不同缺氧类型小鼠都表现出了不同的呼吸频率和存活时间的变化。结论：给小鼠注射氯丙嗪、冰浴降温可显著降低总耗氧率，延长其存活时间（p<0.01）。co中毒、亚硝酸盐可显著缩短小鼠存活时间，降低呼吸频率。美兰可以缓解亚硝酸盐对小鼠的作用，已定程度延长小鼠存活时间，延缓呼吸频率的下降。

【关键词】缺氧 氯丙嗪 总耗氧率 co 亚硝酸盐 美兰 存活时间

当供应组织的氧不足，或组织利用氧障碍时，机体的机能和代谢可发生异常变化，这种病理过程称为缺氧。根据缺氧的原因不同可将缺氧分为低张性缺氧、血液性缺氧、循环性缺氧和组织中毒性缺氧四种类型，不同类型的缺氧，机体的代偿适应性反应和症状表现有所不同。

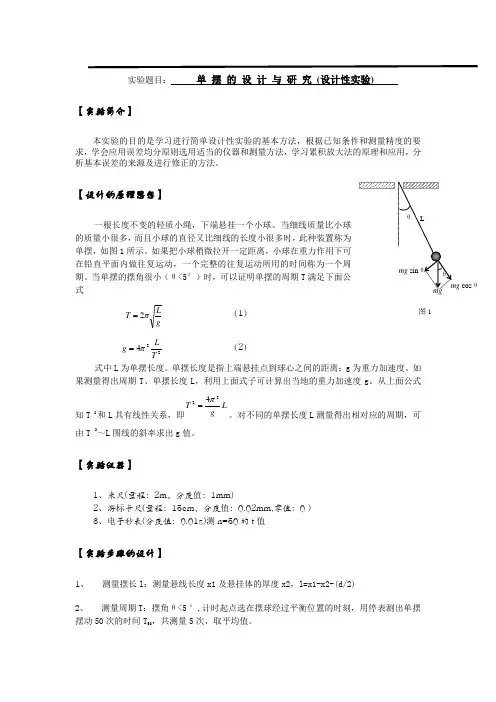

实验题目： 单 摆 的 设 计 与 研 究 (设计性实验)

【实验简介】

本实验的目的是学习进行简单设计性实验的基本方法，根据已知条件和测量精度的要求，学会应用误差均分原则选用适当的仪器和测量方法，学习累积放大法的原理和应用，分析基本误差的来源及进行修正的方法。

【设计的原理思想】

一根长度不变的轻质小绳，下端悬挂一个小球。当细线质量比小球的质量小很多，而且小球的直径又比细线的长度小很多时，此种装置称为单摆，如图1所示。如果把小球稍微拉开一定距离，小球在重力作用下可在铅直平面内做往复运动，一个完整的往复运动所用的时间称为一个周期。当单摆的摆角很小（θ<5°）时，可以证明单摆的周期T满足下面公式

gLT2 （1）

224TLg （2）

式中L为单摆长度。单摆长度是指上端悬挂点到球心之间的距离；g为重力加速度。如果测量得出周期T、单摆长度L，利用上面式子可计算出当地的重力加速度g。从上面公式知T 2和L具有线性关系，即LgT224。对不同的单摆长度L测量得出相对应的周期，可

由T 2～L图线的斜率求出g值。

【实验仪器】

1、米尺(量程：2m，分度值：1mm)

2、游标卡尺(量程：15cm，分度值：0.02mm,零值：0 )

3、电子秒表(分度值：0.01s)测n=50的t值

【实验步骤的设计】

1、 测量摆长l：测量悬线长度x1及悬挂体的厚度x2，l=x1-x2-(d/2)

2、 测量周期T：摆角θ<5 °,计时起点选在摆球经过平衡位置的时刻，用停表测出单摆摆动50次的时间 T50，共测量5次，取平均值。 mg cosθ mg sinθ L θ

θ

mg

图1

3、 计算重力加速度：将测出的 和T50代入 22)/(4nTLgn中（其中n为周期的连续测量次数），计算出重力加速度g，并计算出测量误差。
