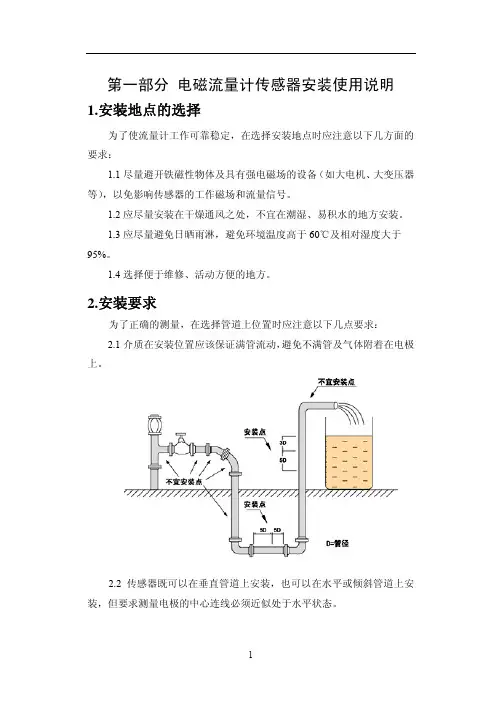

第一部分 电磁流量计传感器安装使用说明

1.安装地点的选择

为了使流量计工作可靠稳定，在选择安装地点时应注意以下几方面的要求： 1.1尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器等），以免影响传感器的工作磁场和流量信号。 1.2应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。 1.3应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。 1.4选择便于维修、活动方便的地方。

2.安装要求

为了正确的测量，在选择管道上位置时应注意以下几点要求： 2.1介质在安装位置应该保证满管流动，避免不满管及气体附着在电极上。

2.2传感器既可以在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求测量电极的中心连线必须近似处于水平状态。

1

2.3前后直管段长度为流量计前≥5DN，后端≥3DN。

2.4若测量管道有振动，在流量计的两边应有固定的支座。 2.5测量不同介质的混合液时，混合点与流量计之间的距离最少要有30D长度。 2.6为方便今后流量计的清洗与维护，应安装旁通管道。

2.7流量计安装位置介质不满管时，可采取抬高流量管后端管路的方法，使其满管，并使传感器的下游具有足够的背压，严禁在管道最高点和出水口安装流量计。

2.8对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。在垂直安装时，流动方向应该自下而上，避免安装在管道的最高点和竖直向下处。

2

2.9流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

2.10当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥形管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段≥5DN，后直管段≥3DN（DN为管径）。 2.11传感器在地下污水管道中的安装

1、入口2、溢流管3、入口栅4、清洗孔5、流量计 6、短管7、出口8、排放阀9、排污阀 2.12安装聚四氟乙烯内衬的流量计时，连接两片法兰的螺栓应均匀拧紧，否则容易压坏聚四氟乙烯内衬，最好用力矩扳手。翻边部分不应有损伤或被切掉，否则介质会流入衬里背面而损坏绝缘。

0

电磁流量计

使用安装调试说明书

目 录

1

电磁流量计

1 综述 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ( 1 )

1.1 概述„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ( 1 )

1.2 测量原理„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ( 1 )

2 技术数据 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ( 1 )

2.1 电气参数„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ( 1 )

2.2 测量精度„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ( 2 )

3 安装 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ( 2 )

3.1 安装要求„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ( 2 )

3.2 接地„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ( 3 )

4 产品用途与适用范围

4.1 特点„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ （4）

4.2 主要用途„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ （4）

4.3 正常工作条件„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ （4）

4.4 试验参比条件„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ （4）

5 产品型式 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ （5）

6 转换器电路结构 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„（5）

7 技术性能指标 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„（5）

电磁流量计相关说明

一、L-mag_D (D表)部分

1.端子接线与标识

NLTRX-TRX+ICOMIOUTDINPPOUTDOUTDCOMK

图1.2接线端子图

开关K定义：

ON为接RS485通讯终端电阻（标准配置电阻：120Ω）；

OFF为不接。

各接线端子标示含义如下（表1）：

TRX-： 通讯输入(RS485-B)

TRX+ 通讯输入(RS485-A)

ICOM： 频率、脉冲、电流公共端（地线）

IOUT： 流量电流输出

DINP 保留

POUT： 双向流量频率／脉冲输出

DOUT: 报警输出

DCOM 报警输出地

N： 220V电源输入

L： 220V电源输入

2.输出接线方式

1）电流输出接线图

2）数字量电平输出接法

POUTPcomPinCom用户设备（电平输入）+-ER转换器内部

其中，电源为24V，电阻为3—10K之间。

二、L-mag_B (B表)部分

1.端子接线与标识

1）方表

LNPOUTEXT-VDINIOUTICOMSIG1SGNDSIG2DS1MTSRDS2ALMHEXT+ACOMTCOMRS485PETRX+TRX-PEPOWERALMLPCOMACOM

图4.3(a)方表接线端子图

各接线端子标示含义如下：

两路报警输出SIG1 信号1SGND 信号地 SIG2 信号2DS1 激励屏蔽1DS2 激励屏蔽2接分体型传感器EXT+ 励磁电流+ EXT 励磁电流VDIN 电流两线制24V接点 IOUT 模拟电流输出 ICOM 模拟电流输出地模拟电流输出POUT 流量频率(脉冲)输出 PCOM 频率(脉冲)输出地频率或脉冲输出ALML 下限报警输出ALMH 上限报警输出 ACOM 报警输出地TRX+TRX通讯输入(RS485-A)通讯输入(RS485-B)232通讯地通讯输入TCOM 2）圆表
