电磁流量计说明书

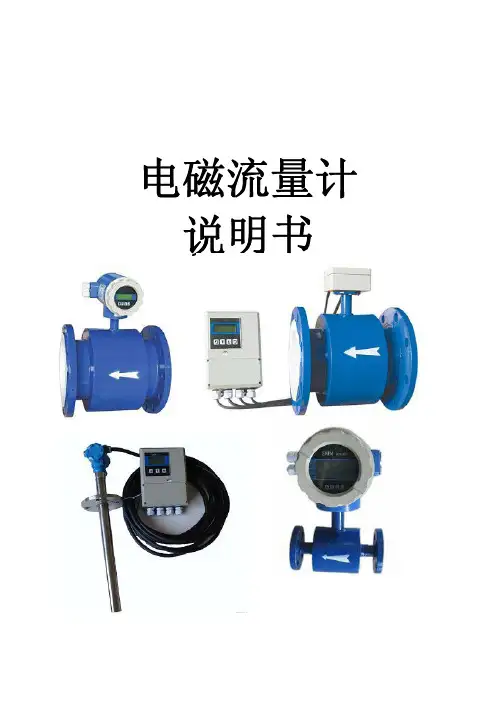

电磁流量计 说明书

目 录 一、产品概述 二、工作原理 三、产品特点 四、外形尺寸 五、流量选型及安装 六、流量计接线图 七、按键说明与菜单调试 八、故障分析与排除 九、电磁流量计电极内衬选择表

一、产品概述 智能电磁流量计是我公司采用先进技术研制、开发与生产的液体流量测量仪表，具有高精度、高可靠性与使用寿命k等优点。为确保产品质量，我公司在设计产品结构、选材、制定工艺、生产装配与出厂测试等过程中，对每个环节细致研究与控制，并配套完整的流量标定检测系统。 产品执行标准：JB/T 9428-1999。 二、工作原理 智能电磁流量计测量原理是基于法拉第电磁感应定律。即当导电液体流过电磁流量计时，导体液体中会产牛与平均流速V（体积流量）成正比的电压，其感应电压信号通过两个与液体接触的电极检测，通过电缆传至放大器，然后转换成统一的输出信号。 基于电磁流量计的测量原理，要求流动的液体具有最低限度的电导率。 图1：结构原理图 E=KBD K:比例常数 B:磁感应强度 D:测量管内径 V:测量管截面的平均流速

图2：信号流程图 三、产品特点 ★低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。 ★采用非均匀磁场的新技术及特殊磁路结构，磁场稳定可靠，且缩小了体积，减轻了重量，使 流量计具有小型轻量化的特点。 ★具有空管自动检测与电路处理功能。 ★可根据用户实际需求现场在线修改量程。 ★测量管内无阻流件，因此无附加压力损失。 ★测量结果与液体的压力、温度、密度、粘度、电导率（小小于最低电导率）等物理参数无关。 ★直管段相对要求较短 ★使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。

性能数据 衬里及公称通径DN(mm)： 橡胶衬电：40，50，65，80，100，125，150，200，250，300，350，400，450，500，600，700，800. 900. 1000. 1200. 1400, 1600. 1800. 2000. 2200 四氟衬里：10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400， 450. 500. 600. 700. 800. 900. 1000. 1200, 1400. 1600, 1800. 2000. 2200 注：特殊规格可订制 测量误差：±0.5%、±1.0%、±1.5. 被测介质温度：氯橡胶衬咀：-20℃~+65℃，聚四氟乙烯：-30℃~+180℃， 聚氯脂橡胶：-20℃~+80℃，聚丙烯：-20℃~ +100℃ 环境温度：-25 ~+45℃ 相对湿度：5% - 95% 额定压力：DN10-DN80: 4.0MPa DN100-DN150: 1 .6MPa DN200-DN1000: 1 .0Mpa DN1200-DN2000: 0.6MPa DN2200:0.25MPa 流速范围：0. 3-12m/s 电导率：被测流体电导率不小于5us/cm 输出信号及负载电阻：0-10mADC，0-1000nΩ 输出频率上限：l~ 5000Hz没定 4-20rnADC，0-500 Ω具有防雷击保护 串行通讯：可选RS232C或RS485脉冲输出上限5000CP/S;脉冲当量为0.0001~1.0 m3/CP; 脉冲宽度：自动设置20ms或方波 电级材料：含不锈钢(M02Ti)、钛(Ti)、钽(Ta)、哈氏合金(HB)、铀(Pt) 防护等级：标准IP65、IP67、可选IP68 直管段长度：上游≥10DN，下游≥5DN 连接方式：管道法兰连接，符合标准：GB9119-88 功 耗：<25W 供电电源：220VAC±10%，50HZ±5%、24VDC直流供电

谈电磁流量计的安装与使用

摘 要：本文结合作者切身经验，详细介绍了电磁流量计在其安装与使用方面应具备的一些技巧和方法。

关键词：电磁流量计 流量计量 安装 使用 技巧

1. 引 言

电磁流量计（简称EMF）是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。20世纪50年代初EMF实现了工业化应用，近年来在世界范围内，EMF产量约占工业流量仪表总数的5%～6.5%，特别是2000年以来，这个数值有逐年上升的趋势。电磁流量计作为工业流量测量仪表的一种，在其安装与使用方面有一些技巧和注意事项，在这里结合我一些切身经验和大家讨论，希望能对电磁流量计的正确安装与使用作出贡献。

2. 电磁流量计的使用优点

电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等；

它不产生因检测流量所形成的压力损失，仪表的阻力仅是同一长度管道的沿程阻力，节能效果显著，对于要求低阻力损失的大管径供水管道最为适合；

电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率（只要在某阈值以上）变化明显的影响；

与其他大部分流量仪表相比，它的前置直管段要求较低；

电磁流量计的测量范围度大，通常为20：1～50：1，可选流量范围宽。满度值液体流速可在0.5～10m/s内选定。有些型号仪表可在现场根据需要扩大和缩小流量（例如设有4位数电位器设定仪表常数）不必取下作离线实流标定；

电磁流量计的口径范围比其他品种流量仪表宽，从几毫米到3m；可测正反双向流量，也可测脉动流量，只要脉动频率低于激磁频率很多；仪表输出本质上是线性的；

易于选择与流体接触件的材料品种，可应用于腐蚀性流体。

当然，电磁流量计也有缺点。比如它不能测量电导率很低的液体，如石油制品和有机溶剂等；不能测量气体、蒸汽和含有较多较大气泡的液体；通用型EMF由于衬里材料和电气绝缘材料的限制，不能用于测量较高温度的液体。

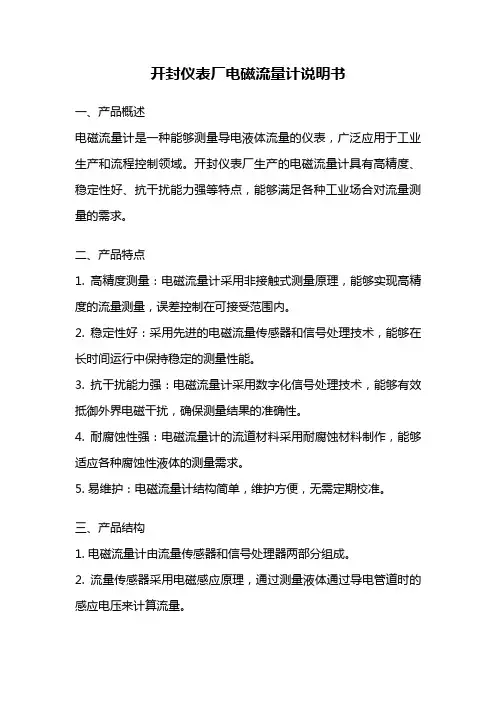

开封仪表厂电磁流量计说明书

一、产品概述

电磁流量计是一种能够测量导电液体流量的仪表，广泛应用于工业生产和流程控制领域。开封仪表厂生产的电磁流量计具有高精度、稳定性好、抗干扰能力强等特点，能够满足各种工业场合对流量测量的需求。

二、产品特点

1. 高精度测量：电磁流量计采用非接触式测量原理，能够实现高精度的流量测量，误差控制在可接受范围内。

2. 稳定性好：采用先进的电磁流量传感器和信号处理技术，能够在长时间运行中保持稳定的测量性能。

3. 抗干扰能力强：电磁流量计采用数字化信号处理技术，能够有效抵御外界电磁干扰，确保测量结果的准确性。

4. 耐腐蚀性强：电磁流量计的流道材料采用耐腐蚀材料制作，能够适应各种腐蚀性液体的测量需求。

5. 易维护：电磁流量计结构简单，维护方便，无需定期校准。

三、产品结构

1. 电磁流量计由流量传感器和信号处理器两部分组成。

2. 流量传感器采用电磁感应原理，通过测量液体通过导电管道时的感应电压来计算流量。 3. 信号处理器负责接收流量传感器的信号并进行放大、滤波、线性化等处理，最终输出标准的电流信号或频率信号。

四、使用注意事项

1. 安装时应确保电磁流量计与管道之间的连接牢固，避免漏水或松动现象。

2. 在使用过程中，应定期清洗流量传感器，防止因污物堵塞影响测量准确性。

3. 电磁流量计应避免长时间暴露在高温、低温或潮湿环境中，以免影响其使用寿命。

4. 使用前应仔细阅读产品说明书，了解产品的使用方法和注意事项。

5. 如有故障或异常情况出现，应及时联系厂家或专业维修人员进行处理，切勿私自拆解或修理。

五、产品应用领域

电磁流量计广泛应用于石油化工、冶金、电力、水处理等行业，可用于测量各种导电液体的流量，如水、酸、碱、盐溶液等。

六、总结

开封仪表厂生产的电磁流量计是一种高精度、稳定性好、抗干扰能力强的流量测量仪表。它采用先进的电磁感应原理和信号处理技术，能够准确测量各种导电液体的流量，并广泛应用于工业生产和流程控制领域。在使用电磁流量计时，用户应注意安装、清洗和维护等方面的注意事项，以确保仪表的正常工作和准确测量。如有任何问题或需要进一步了解，请联系开封仪表厂。

电磁流量计 说明书

目 录 一、产品概述 二、工作原理 三、产品特点 四、外形尺寸 五、流量选型及安装 六、流量计接线图 七、按键说明与菜单调试 八、故障分析与排除 九、电磁流量计电极内衬选择表

一、产品概述 智能电磁流量计是我公司采用先进技术研制、开发与生产的液体流量测量仪表，具有高精度、高可靠性与使用寿命k等优点。为确保产品质量，我公司在设计产品结构、选材、制定工艺、生产装配与出厂测试等过程中，对每个环节细致研究与控制，并配套完整的流量标定检测系统。 产品执行标准：JB/T 9428-1999。 二、工作原理 智能电磁流量计测量原理是基于法拉第电磁感应定律。即当导电液体流过电磁流量计时，导体液体中会产牛与平均流速V（体积流量）成正比的电压，其感应电压信号通过两个与液体接触的电极检测，通过电缆传至放大器，然后转换成统一的输出信号。 基于电磁流量计的测量原理，要求流动的液体具有最低限度的电导率。 图1：结构原理图 E=KBD K:比例常数 B:磁感应强度 D:测量管内径 V:测量管截面的平均流速

图2：信号流程图 三、产品特点 ★低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。 ★采用非均匀磁场的新技术及特殊磁路结构，磁场稳定可靠，且缩小了体积，减轻了重量，使 流量计具有小型轻量化的特点。 ★具有空管自动检测与电路处理功能。 ★可根据用户实际需求现场在线修改量程。 ★测量管内无阻流件，因此无附加压力损失。 ★测量结果与液体的压力、温度、密度、粘度、电导率（小小于最低电导率）等物理参数无关。 ★直管段相对要求较短 ★使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。

性能数据 衬里及公称通径DN(mm)： 橡胶衬电：40，50，65，80，100，125，150，200，250，300，350，400，450，500，600，700，800. 900. 1000. 1200. 1400, 1600. 1800. 2000. 2200 四氟衬里：10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400， 450. 500. 600. 700. 800. 900. 1000. 1200, 1400. 1600, 1800. 2000. 2200 注：特殊规格可订制 测量误差：±0.5%、±1.0%、±1.5. 被测介质温度：氯橡胶衬咀：-20℃~+65℃，聚四氟乙烯：-30℃~+180℃， 聚氯脂橡胶：-20℃~+80℃，聚丙烯：-20℃~ +100℃ 环境温度：-25 ~+45℃ 相对湿度：5% - 95% 额定压力：DN10-DN80: 4.0MPa DN100-DN150: 1 .6MPa DN200-DN1000: 1 .0Mpa DN1200-DN2000: 0.6MPa DN2200:0.25MPa 流速范围：0. 3-12m/s 电导率：被测流体电导率不小于5us/cm 输出信号及负载电阻：0-10mADC，0-1000nΩ 输出频率上限：l~ 5000Hz没定 4-20rnADC，0-500 Ω具有防雷击保护 串行通讯：可选RS232C或RS485脉冲输出上限5000CP/S;脉冲当量为0.0001~1.0 m3/CP; 脉冲宽度：自动设置20ms或方波 电级材料：含不锈钢(M02Ti)、钛(Ti)、钽(Ta)、哈氏合金(HB)、铀(Pt) 防护等级：标准IP65、IP67、可选IP68 直管段长度：上游≥10DN，下游≥5DN 连接方式：管道法兰连接，符合标准：GB9119-88 功 耗：<25W 供电电源：220VAC±10%，50HZ±5%、24VDC直流供电
