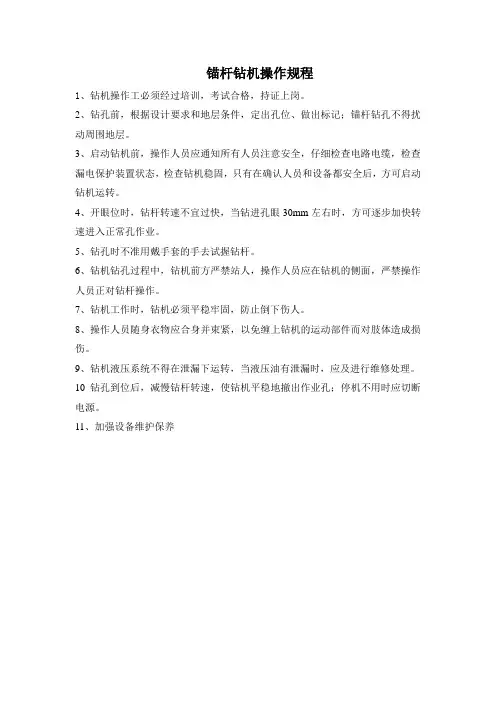

锚杆钻机操作规程

1、钻机操作工必须经过培训，考试合格，持证上岗。

2、钻孔前，根据设计要求和地层条件，定出孔位、做出标记；锚杆钻孔不得扰动周围地层。

3、启动钻机前，操作人员应通知所有人员注意安全，仔细检查电路电缆，检查漏电保护装置状态，检查钻机稳固，只有在确认人员和设备都安全后，方可启动钻机运转。

4、开眼位时，钻杆转速不宜过快，当钻进孔眼30mm左右时，方可逐步加快转速进入正常孔作业。

5、钻孔时不准用戴手套的手去试握钻杆。

6、钻机钻孔过程中，钻机前方严禁站人，操作人员应在钻机的侧面，严禁操作人员正对钻杆操作。

7、钻机工作时，钻机必须平稳牢固，防止倒下伤人。

8、操作人员随身衣物应合身并束紧，以免缠上钻机的运动部件而对肢体造成损伤。

9、钻机液压系统不得在泄漏下运转，当液压油有泄漏时，应及进行维修处理。

10钻孔到位后，减慢钻杆转速，使钻机平稳地撤出作业孔；停机不用时应切断电源。

11、加强设备维护保养

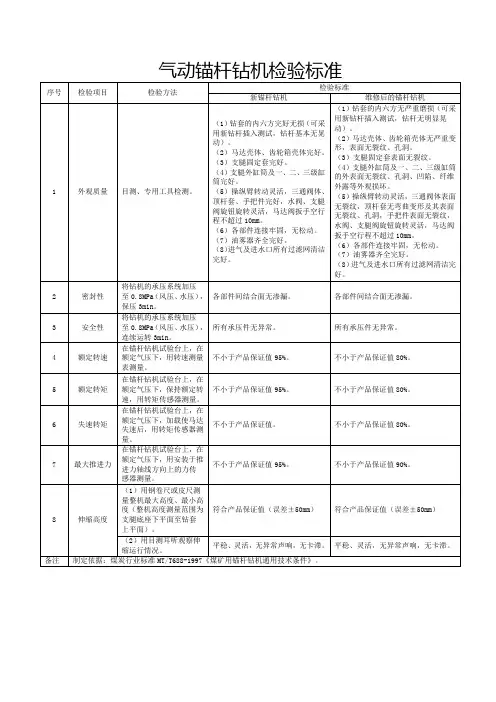

气动锚杆钻机检验标准

序号 检验项目 检验方法 检验标准

新锚杆钻机 维修后的锚杆钻机

1 外观质量 目测、专用工具检测。 （1）钻套的内六方完好无损（可采用新钻杆插入测试，钻杆基本无晃动）。

（2）马达壳体、齿轮箱壳体完好。

（3）支腿固定套完好。

（4）支腿外缸筒及一、二、三级缸筒完好。

（5）操纵臂转动灵活，三通阀体、顶杆套、手把件完好，水阀、支腿阀旋钮旋转灵活，马达阀扳手空行程不超过10mm。

（6）各部件连接牢固，无松动。

（7）油雾器齐全完好。

（8）进气及进水口所有过滤网清洁完好。 （1）钻套的内六方无严重磨损（可采用新钻杆插入测试，钻杆无明显晃动）。

（2）马达壳体、齿轮箱壳体无严重变形，表面无裂纹、孔洞。

（3）支腿固定套表面无裂纹。

（4）支腿外缸筒及一、二、三级缸筒的外表面无裂纹、孔洞、凹陷、纤维外露等外观损坏。

（5）操纵臂转动灵活，三通阀体表面无裂纹，顶杆套无弯曲变形及其表面无裂纹、孔洞，手把件表面无裂纹，水阀、支腿阀旋钮旋转灵活，马达阀扳手空行程不超过10mm。

（6）各部件连接牢固，无松动。

（7）油雾器齐全完好。

（8）进气及进水口所有过滤网清洁完好。

2 密封性 将钻机的承压系统加压至0.8MPa（风压、水压），保压3min。 各部件间结合面无渗漏。 各部件间结合面无渗漏。

3 安全性 将钻机的承压系统加压至0.8MPa（风压、水压），连续运转3min。 所有承压件无异常。 所有承压件无异常。

4 额定转速 在锚杆钻机试验台上，在额定气压下，用转速测量表测量。 不小于产品保证值95%。 不小于产品保证值80%。

5 额定转矩 在锚杆钻机试验台上，在额定气压下，保持额定转速，用转矩传感器测量。 不小于产品保证值95%。 不小于产品保证值80%。

6 失速转矩 在锚杆钻机试验台上，在额定气压下，加载使马达失速后，用转矩传感器测量。 不小于产品保证值。 不小于产品保证值80%。

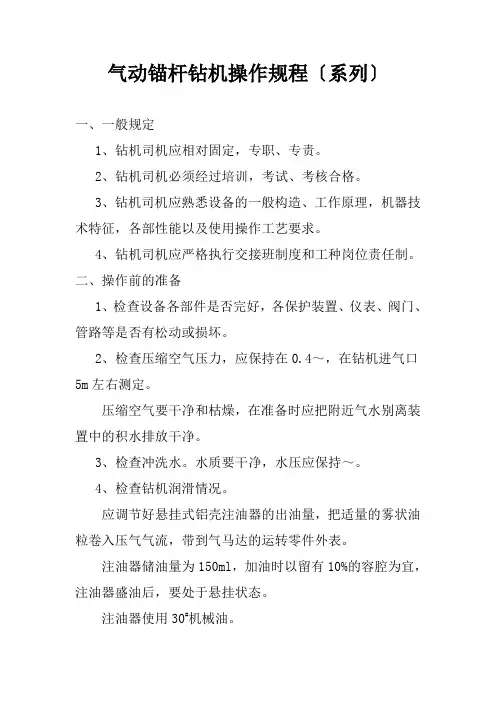

气动锚杆钻机操作规程〔系列〕

一、一般规定

1、钻机司机应相对固定，专职、专责。

2、钻机司机必须经过培训，考试、考核合格。

3、钻机司机应熟悉设备的一般构造、工作原理，机器技术特征，各部性能以及使用操作工艺要求。

4、钻机司机应严格执行交接班制度和工种岗位责任制。

二、操作前的准备

1、检查设备各部件是否完好，各保护装置、仪表、阀门、管路等是否有松动或损坏。

2、检查压缩空气压力，应保持在0.4～，在钻机进气口5m左右测定。

压缩空气要干净和枯燥，在准备时应把附近气水别离装置中的积水排放干净。

3、检查冲洗水。水质要干净，水压应保持～。

4、检查钻机润滑情况。

应调节好悬挂式铝壳注油器的出油量，把适量的雾状油粒卷入压气气流，带到气马达的运转零件外表。

注油器储油量为150ml，加油时以留有10%的容腔为宜，注油器盛油后，要处于悬挂状态。

注油器使用30#机械油。 气动马达中的滚动轴承，钻机传动箱的齿轮付和滚动轴承的润滑，使用2#合成钙基润滑脂〔ZG—2H〕。

钻孔作业时，制止无油作业。注油器内必须有润滑油储存。润滑油耗量以每分钟2—3ml为宜。

钻杆插入钻机输出轴之前，要先涂上润滑油脂。

检修气动马达和传动箱时，应对滚动轴承注以ZG—2H油脂，传动箱内应存储2/3容腔的油脂，每使用～1个月通过传动箱上的两个注油嘴补充注入润滑油脂。

5、检查钻杆

插入钻机局部的六方对边尺寸为19mm，要求具有一定的弹性和耐磨性，制止使用弯曲的钻杆。

三、操纵

1、钻机的操纵机构集中在摇臂的手把端，作业时操作者手持手把，进展操作。

2、作业前的检查：

〔1〕润滑良好；

〔2〕接装进气、进水接头前，钻机水阀旋钮必须处于关闭位置；

〔3〕每次接装进气、进水接头时，都应先冲洗出管内砂石等异物，包括压缩空气管路内的冷凝水；

〔4〕操作者的站位，应在钻机摇臂端的外侧；

〔5〕按顶板高度，选用适宜的初始钻杆； 〔6〕空运转，检查马达旋转、气腿升降、水路启闭，全部正常才能正式投入作业。

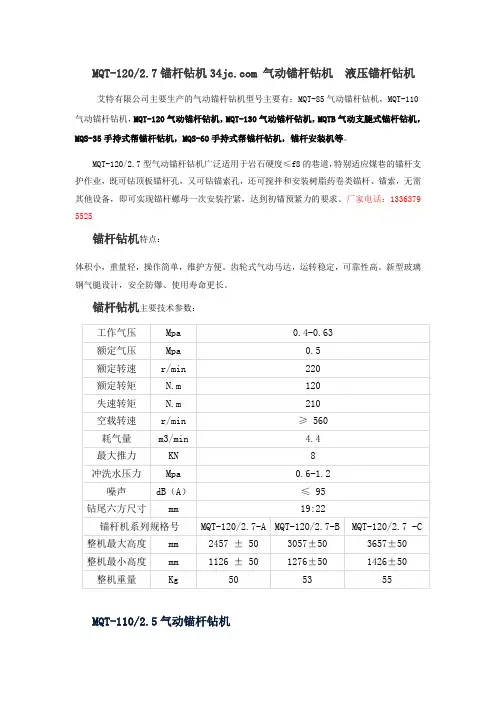

MQT-120/2.7锚杆钻机 气动锚杆钻机 液压锚杆钻机

艾特有限公司主要生产的气动锚杆钻机型号主要有：MQT-85气动锚杆钻机，MQT-110气动锚杆钻机，MQT-120气动锚杆钻机，MQT-130气动锚杆钻机，MQTB气动支腿式锚杆钻机，MQS-35手持式帮锚杆钻机，MQS-60手持式帮锚杆钻机，锚杆安装机等。

MQT-120/2.7型气动锚杆钻机广泛适用于岩石硬度≤f8的巷道，特别适应煤巷的锚杆支护作业，既可钻顶板锚杆孔，又可钻锚索孔，还可搅拌和安装树脂药卷类锚杆、锚索，无需其他设备，即可实现锚杆螺母一次安装拧紧，达到初锚预紧力的要求。厂家电话：13363795525

锚杆钻机特点：

体积小，重量轻，操作简单，维护方便。齿轮式气动马达，运转稳定，可靠性高。新型玻璃钢气腿设计，安全防爆、使用寿命更长。

锚杆钻机主要技术参数：

工作气压 Mpa 0.4-0.63

额定气压 Mpa 0.5

额定转速 r/min 220

额定转矩 N.m 120

失速转矩 N.m 210

空载转速 r/min ≥ 560

耗气量 m3/min 4.4

最大推力 KN 8

冲洗水压力 Mpa 0.6-1.2

噪声 dB（A） ≤ 95

钻尾六方尺寸 mm 19:22

锚杆机系列规格号 MQT-120/2.7-A MQT-120/2.7-B MQT-120/2.7 -C

整机最大高度 mm 2457 ± 50 3057±50 3657±50

整机最小高度 mm 1126 ± 50 1276±50 1426±50

整机重量 Kg 50 53 55

MQT-110/2.5气动锚杆钻机 MQT-110/2.5型气动锚杆钻机广泛适用于岩石硬度≤f8的巷道，特别适应煤巷的锚杆支护作业，既可钻顶板锚杆孔，又可钻锚索孔，还可搅拌和安装树脂药卷类锚杆、锚索，无需其他设备，即可实现锚杆螺母一次安装拧紧，达到初锚预紧力的要求。
