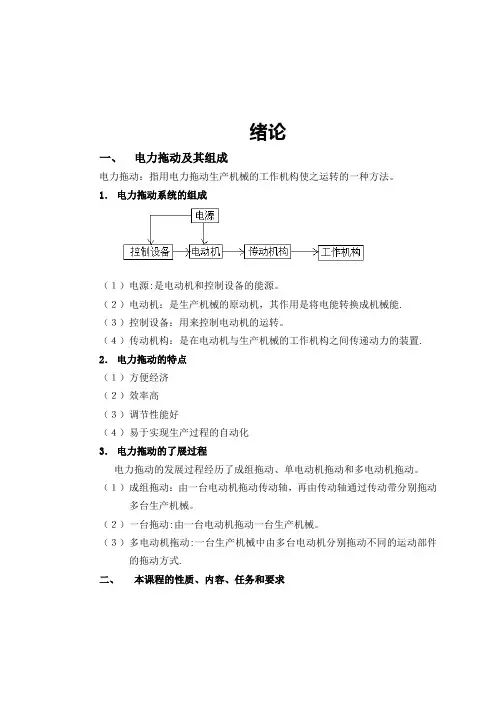

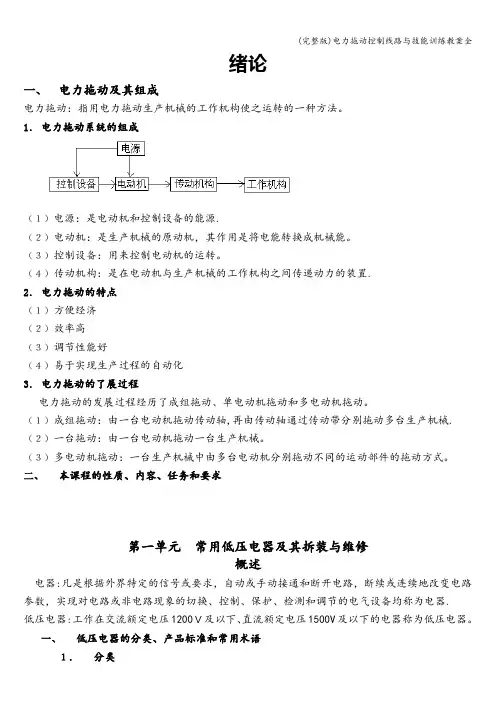

一、 电力拖动及其组成

电力拖动：指用电力拖动生产机械的工作机构使之运转的一种方法。

1． 电力拖动系统的组成

（１）电源：是电动机和操纵设备的能源。

（２）电动机：是生产机械的原动机，其作用是将电能转换成机械能。

（３）操纵设备：用来操纵电动机的运转。

（４）传动机构：是在电动机与生产机械的工作机构之间传递动力的装置。

2． 电力拖动的特点

（１）方便经济

（２）效率高

（３）调剂性能好

（４）易于实现生产过程的自动化

3． 电力拖动的了展过程

电力拖动的进展过程经历了成组拖动、单电动机拖动和多电动机拖动。

（１）成组拖动：由一台电动机拖动传动轴，再由传动轴通过传动带分别拖动多台生产机械。

（２）一台拖动：由一台电动机拖动一台生产机械。

（３）多电动机拖动：一台生产机械中由多台电动机分别拖动不同的运动部件的拖动方式。

二、 本课程的性质、内容、任务和要求

第一单元 常用低压电器及其拆装与修理

概述

电器：凡是依照外界特定的信号或要求，自动或手动接通和断开电路，断续或连续地改变电路参数，实现对电路或非电路现象的切换、操纵、爱护、检测和调剂的电气设备均称为电器。

低压电器：工作在交流额定电压1200Ｖ及以下、直流额定电压1500V及以下的电器称为低压电器。

一、 低压电器的分类、产品标准和常用术语

１． 分类

２．低压电器的产品标准

３．常用术语 按批准的级别出心裁 按内容性质 基础标准

国家标准〔ＧＢ〕 专业标准

产品标准

专业〔部〕标准〔ＪＢ〕

局批企业标准〔ＪＢ／Ｄ〕Ｑ〕〕 按动作方式样式式 按用途和所操纵的对象

操纵电器

自动切换电器

非自动切换电器

有触点电器 配电电器

按执行机构

无触点电器 〔１〕通断时刻：从电流开始在开关电器一个极流过瞬时起，到所有极的电弧最终熄灭瞬时为止的时刻间隔。

〔２〕分断能力：开关电器在规定的条件下，能在给定的电压下分断的预期分断电流值。

二、 低压电器型号组成形式 见书Ｐ５

课题一 低压开关

一、 刀开关

１． 开启式负荷开关〔胶盖刀开关、闸刀开关〕

（１）型号含义

（２）结构

（３）选用

１） 用于照明和电热负载时，选用额定电压220V或250V，额定电流不小于电路所有负载额定电流之和的两极开头。

２） 用于操纵电动机的直截了当启动和停止时，选用额定电压380V或500V，额定电流不小于电动机额定电流３倍的三极开关。

（４）安装与使用

１） 必须垂直安装，且合闸状态时手柄朝上。

２） 操纵照明和电热负载时，要装接熔断器作短路和过载爱护。

３） 更换熔体时，必须在闸刀断开的情形下按原规格更换。

４） 分、合闸操作时，应动作迅速。

（５）常见故障及处理 见书Ｐ９

２． 封闭式负荷开关

（１）型号含义

结构特点：一是采纳了储能分合闸方式。二是设置了联锁装置。

（２）选用

１） 额定电压应不小于线路工作电压。

２） 用于操纵照明、电热负载时，开关的额定电流应不小于所有负载额定电流之和；用于操纵电动机时开关的额定电流应不小于电动机额定电流的３倍。

（３）安装与使用

１） 必须垂直安装，高度不低于1.3～１.5m。

２） 外壳必须可靠接地。

３） 电源进线接在静还将夹座一边的接线端子上。负载引线接在熔断器一边的接线端子上。

（４）常见故障及处理方法 P10

二、 组合开关

１．型号含义

２．结构

开关的手柄有〝倒〞、〝停〞、〝顺〞三个位置。

电路中符号：

３．选用 用于直截了当操纵异步电动机的启动和正、反转时，开关的额定电流一样取电动机额定电流的1.5～2.5倍。

４．安装与使用

（１）外壳应可靠接地。

（２）在箱内操作，最好装在右上方。 （３）不能用来分断故障电流。

５．故障及处理方法 Ｐ１３

三、 低压断路器〔自动空气开关或空气断路器〕

１．型号及含义

２．结构及工作原理

断路器要紧由动触头、静触头、灭弧装置、操作机构、热脱扣器、电磁脱扣器及外壳组成。

电路中的符号

３．选用原那么

（１）额定值不小于线路的正常工作电压和运算负载电流。

（２）热脱扣器的速定电流等于所操纵负载的额定电流。

（３）ＩＺ≥KIst IZ-脱扣整定电流 Ｋ－安全系数 Ｉst－电动机的启动电流

（４）欠压脱扣器的额定电压应等于线路的额定电压。

（５）断路器的极限通断能力应不小于电路最大短路电流。

４．安装与使用

（１）垂直安装，电源引线应接到上端，负载引线接到下端。

（２）在电源进线侧必须加装刀开关或熔断器，以形成明显的断点。

５．故障及处理 Ｐ16

例 １－１

课题二 熔断器

熔断器是低压配电网络和电力拖动系统中要紧用作短路爱护的电器。使用时串联在被爱护的电路中。

１． 熔断器的结构与要紧技术参数

（１）熔断器的结构 要紧由熔体、安装熔体的熔管和熔座组成。

（２）技术参数

１） 额定电压 指能保证熔断器长期正常工作的电压。

２） 额定电流 指保证熔断器能长期工作的电流

２． 常用的低压熔器

〔1〕RC1A系列熔断器〔瓷插式熔断器〕

1〕型号及含义

2〕结构

3〕用途 在交流50HZ、额定电压380V及以下、额定电流200A及以下人低压线路末端或分支电路中，作为电气设备的短路爱护及一定程度的过载爱护。

〔2〕RL1系列螺旋式熔断器

1〕型号及含义

2〕结构 由瓷帽、熔断器、瓷套、上接线座、下接线座和瓷座组成。

3〕用途 广泛应用于操纵箱、配电屏、机床设备及振动较大的场合，在交流额定电压500V、额定电流200A及以下的电路中，作为短路爱护器件。 〔3〕RM10系列无填料封闭管式熔断器

1〕型号及含义

2〕结构特点：一是采纳钢纸管作熔管，二是采纳变截面锌片作熔体，灭弧容易。

3〕用途 适用于交流50HZ、额定电压380V或直流额定电压440V及以下电压等级的动力网络和成套配电设备中，作为导线、电缆及较大容量电气设备的短路和连续过载爱护。

３． 熔断器的选择

〔1〕类型的选择 依照使用环境和负荷性质选择

〔2〕额定电流的选择

1〕照明、电热负载，熔体的额定电流应等于或稍大于负载的额定电流。

2〕一台电动机

启动不频繁时：IRN≥(1.5-2.5)IN 启动频繁时：IRN≥(3-3.5)IN

IRN-熔体的额定电流 IN-电动机的额定电流

3〕多台电动机

IRN≥(1.5-2.5)INmax+∑IN

４． 熔断器的安装与使用

５． 熔断器的常见故障及处理 P25

６． 熔断器的电气符号

例 1-2

课题三 主令电器

主令电器：是用作接通或断开操纵电路，以发出指令或作程序操纵的开关电器。

一、 按钮

１． 型号及含义

２． 结构 由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳组成。

（１）常开按钮

（２）常闭按钮

（３）复合按钮

３． 选择

（１）依照使用场合、用途选种类

（２）依照工作状态批示和工作情形选颜色

（３）依照操纵回路选数量

４． 安装与使用

５． 故障及处理

二、 位置开关

是操动机构在机器的运动部件到达一个预定位置时操作的一种批示开关。

１． 行程开关

（１）型号含义 LX19 JLXK1系列

（２）结构原理符号

（３）选用：要紧依照动作要求、安装位置及触头数量选择

（４）安装与使用 P33

（５）故障排除 P34

２． 接近开关 是一种与运动部件无机械接触而能操作的位置开关。具有定位精度高、工作可靠寿命长、操作频率高以及能适应恶劣工作环境的优点。

原理方框图

电路中的符号

三、万能转换开关：是由多组相同结构的触头组件叠装而成的多回路操纵电器。要紧用作操纵线路的转换及电气测量外表的转换，也可用于操纵小容量异步步电动机的启动、换向及变速。

１． 型号及含义

２． 结构、原理、符号：图中代表一路触头，竖的虚线表示手柄位置，接通的触头用〝．〞表示，表中〝×〞号表示触头闭合，空白表示分断。

３． 选用：根依照据用途、接线方式、所需触头挡数和额定电流来选择。

４． 安装与使用：

（１）一样水平安装，也可倾斜或垂直安装

（２）能操纵5.5KW以下电动机

（３）必须与其他电器配合

四、主令操纵器

１．型号及含义 触头号 1 0 2

1 × ×

2 × ×

3 × ×

4 × ×

5 × ×

6 × ×
