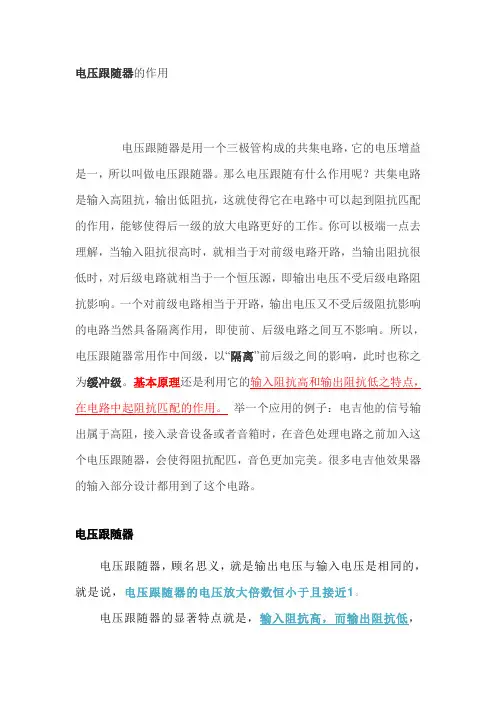

电压跟随器
下面是电压跟随器的实验!

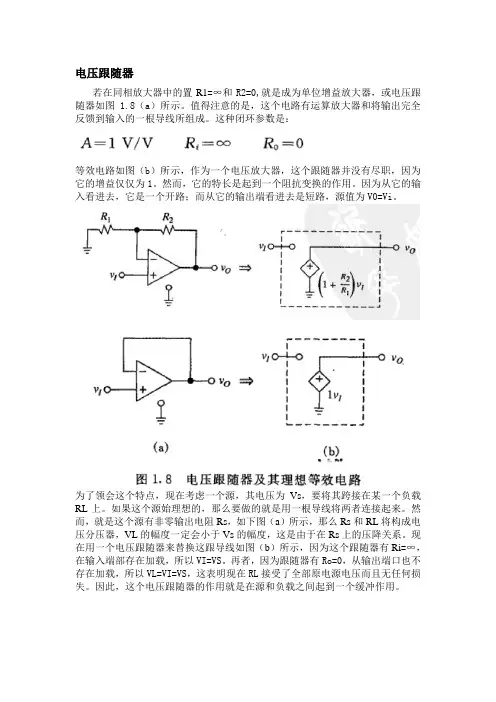

电压跟随器原理图
电压跟随器实验数据记录表:(ri为等效输入电阻,ro为等效输出电阻,f表示频率)
单位:电压V 电阻: Ω 频率:Hz 万用表:VC830L 温度:26 时间:2012.08.13
备注 Ui Uo Un Up ri ro f上限 f下限 f失真 f测
供电电源
正负12V
(在16kHz时,
Ui=8Vp-p时,
输出只可达到6.88Vp-p) 2.08 2.04 -0.09 -0.09 298k 0 79.4k \ 38k
6kHz 5.04 5.04 -0.16 -0.16 309k 0 24.6k \ 16.4k
8.04 8.04 -0.18 -0.18 297k 0 16k \ 8.7k
2.06 2.06 -0.12 -0.12 153k 0 65.6k \ 42.4k
16kHz 5.04 5.04失真 -0.18 -0.16 123k 0 25.6k \ 16k
8.04 6.88失真 -0.21 -0.188
2.04 2.04 -0.11 -0.11 806k 0 67k \ 40k
2kHz 5.04 5.04 -0.147 -0.147 587k 0 26k \ 16.4k
8.00 8.00 -0.176 -0.176 418k 0 16.4k \ 9k
供电电源正负8V 2.00 2.00 -0.108 -0.108 310k 0 59.9k \ 40k
2kHz 5.00 5.00 -0.155 -0.155 317k 0 25.2k \ 16.4k
8.04 8.04 -0.175 -0.175 320k 0 13.3k \ 9k
2.00 2.00 -0.11 -0.11 224k 0 59.9k \ 35.7k
6kHz 5.00 5.00失真 -0.172 -0.160 119k 0 24.5k \ 13.3k
8.00 6.12失真 -0.148 -0.187
2.00 2.00 -0.11 -0.11 801.6k 0 61.5k \ 32.2k
16kHz 5.04 5.04 -0.156 -0.156 461k 0 61.5k \ 32.2k
8.04 8.04 -0.185 -0.185 387k 0 14.3k \ 8.5k 供电电源正负5V 2.03 2.03 -0.076 -0.076 313.6k 0 55.1k \ 29.6k
6kHz 5.00 5.00 -0.185 -0.185 306.8k 0 20.1k \ 12.7k
8.04 7.76失真 -0.18 -0.217
2.08 2.08 -0.146 -0.146 108k 0 55k \ 30.6k
16kHz
5.08 5.08失真 -0.182 -0.180
2.04 2.04 -0.130 -0.130 470k 0 54k \ 31.6k
2kHz 5.08 5.04 -0.171 -0.171 424k 0 20.1k \ 9.85k
8.04 7.8失真 -0.162 -0.198
注:本次测量所有数据均以地为参考点。
总结:
1、在电源供电电压为定值时,频率过高或过低均会产生大信号失真。
2、在使用正负5V电源供电时,运放工作的线性区过小,会产生底部失真。
3、当输入电压Ui与供电电压相同时,易出现失真,我的理解是此时供电电压不足以提供运放足够能量,就像水杯里的水装满时会溢出一样,在电路中就会出现顶部或底部失真。
4、当信号发生失真时,运放的同相输入端,反相输入端的电位不同,我们的理解是失真时运放已不工作在线性区,而在饱和区工作;频率过高时,已经超出了运放正常工作的通频带,而产生了失真。
附图:
(1)、当频率过高时输出信号发生失真(黄色为输出信号)
(2)、当电压过高时出现的输出信号失真(黄色为输出信号)
